pGD Touch +030221540 rel. 1.1 - 21.01.2015
ITA
Modelli 10” – 13”
Per effettuare il collegamento con i controlli CAREL utilizzare l’apposito cavo
adattatore cod. PGTA00CNV0. Nei modelli a 10” e 13” la porta RS485 ha un
connettore di tipo DB9 femmina e hardware tipo Slave. Il cavo adattatore cod.
PGDTA00CNV0 ha un connettore DB9 tipo maschio tale che l’insieme porta +
connettore ha un hardware tipo Master.
L’applicazione tipica è quella di una rete composta da un terminale touch (10”-
13”) e controlli pCO: il terminale funge da Master e i controlli pCO sono Slave.
Attenzione: vi possono essere al massimo 2 dispositivi Master nella rete
RS485.
J10
J11 pLAN
J25 BMS2
1
R = 120 ohm
24 Vac
G
G0
N
L
+V
-V
PGTA00TRF0
+24 V
0V
FieldBus card
BMS card
Tx/Rx
GND
Tx/Rx
GND
230 Vac
L
N

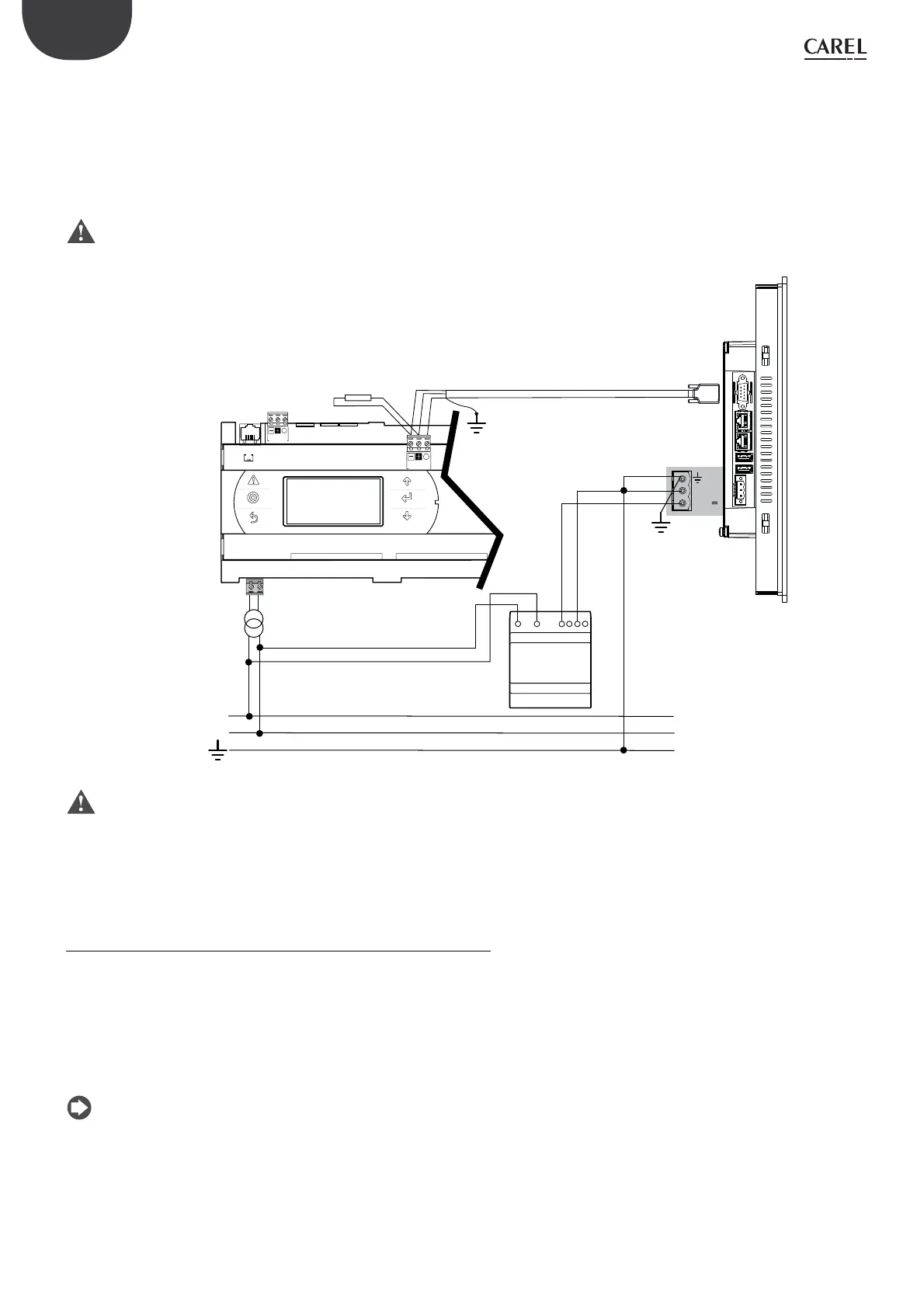

Fig. 3.h
Attenzione: nel caso in cui un terminale A sia collegato a una rete di pCO,
il terminale A è Master e i controlli pCO sono Slave. Se il terminale di tipo A è
collegato a un terminale B con funzione di terminale remoto, in questa seconda
rete il terminale A è Slave e il terminale B è Master. Quindi l’hardware della seconda
porta seriale dovrà essere dovrà essere di tipo Slave (non collegarvi il connettore
DB9 del cavo PGTA*).
3.3.2 Rete Ethernet
Nei modelli a 4,3” e 7” le due porte Ethernet sono collegate ad uno switch interno
che sgrava il terminale dalla gestione del traffico Ethernet in transito sulla rete. È
quindi possibile realizzare una rete di più dispositivi senza utilizzare hub esterni.
Lo switch è dotato di Auto – MDIX (auto crossover) che permette di realizzare
la rete utilizzando normali cavi patch (diritti) senza la necessità di cavi cross per
connettere due dispositivi (NIC). È importante ricordare che, in assenza di
alimentazione del terminale, il traffico di passaggio dalla porta 1 alla porta 2 e
viceversa si interrompe.
Note:
• per i collegamenti Ethernet utilizzare cavi schermati tipo CAT – 5 STP;
• in caso di collegamento in rete con protocollo BACnet IP, nei controlli pCO
occorrerà installare la scheda pCOweb (cod. PCO1000WB0) e la velocità di
comunicazione della rete sarà la massima consentita da ogni dispositivo. Essa
dipende dalle caratteristiche e dalla morfologia della rete e dal traffico di rete
in un dato momento.
