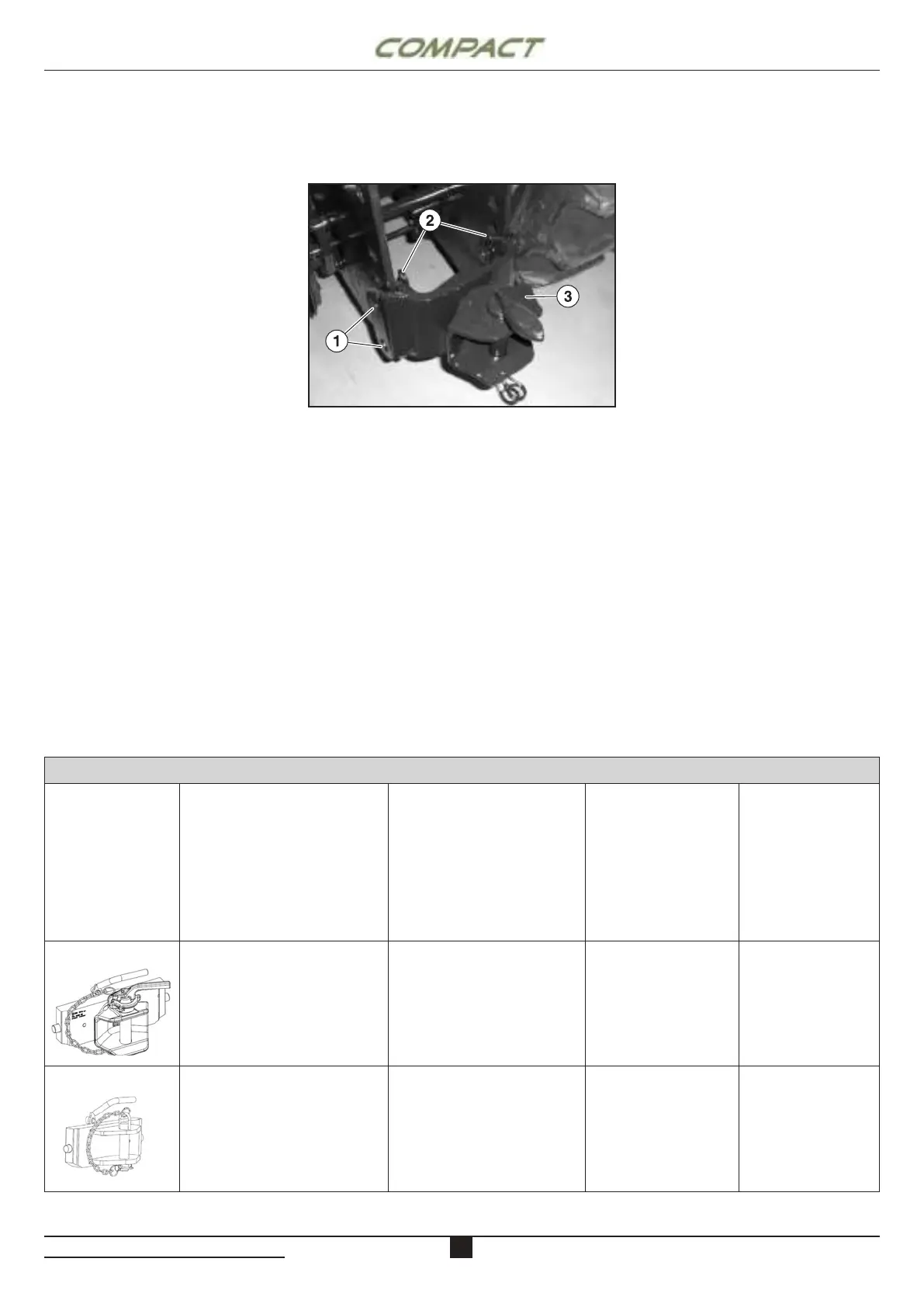

Regolazione dell’altezza del gancio di traino
per modello a fori.
Adjusting hitch height for slotted model.
Set hitch height a follows:
- Remove clips (2)
- Remove locking pins (1)
- Let hitch (3) slide to desired position.
- Fit locking pins (1)
- Fit clips (2)
Maximum static vertical loads and hitch allowed load
are indicated below.
IMPORTANTE: prima di rilasciare la leva (1),
assicurarsi che entrambi i perni di sicurezza siano
completamente dentro i fori.
IMPORTANT: Before releasing lever (1), ensure
that both safety pins are fully engaged in their
holes.
CAPACITÀ DI CARICO MASSIMO DEI GANCI DI TRAINO / HITCH MAXIMUM LOADING CAPACITY
IMMAGINI /
PICTURES
TIPO / TYPE
CARICO VERTICALE
AMMISSSIBILE AL
PUNTO DI AGGANCIO
(1)
/
ALLOWED VERTICAL
LOAD ON THE
COUPLING POINT
(1)
(kg)
CARICO
VERTICALE
AMMISSSIBILE
(1)
/
ALLOWED
VERTICAL LOAD
(1)
(kN)
CARICO
MASSIMO
RIMORCHIABILE
(2)(3)
/
MAX.
TOWABLE LOAD
(2)(3)
(kg)
5.36 HITCH MAXIMUM LOADING CAPACITY5.36 CAPACITÀ DI CARICO MASSIMO DEI
GANCI DI TRAINO
