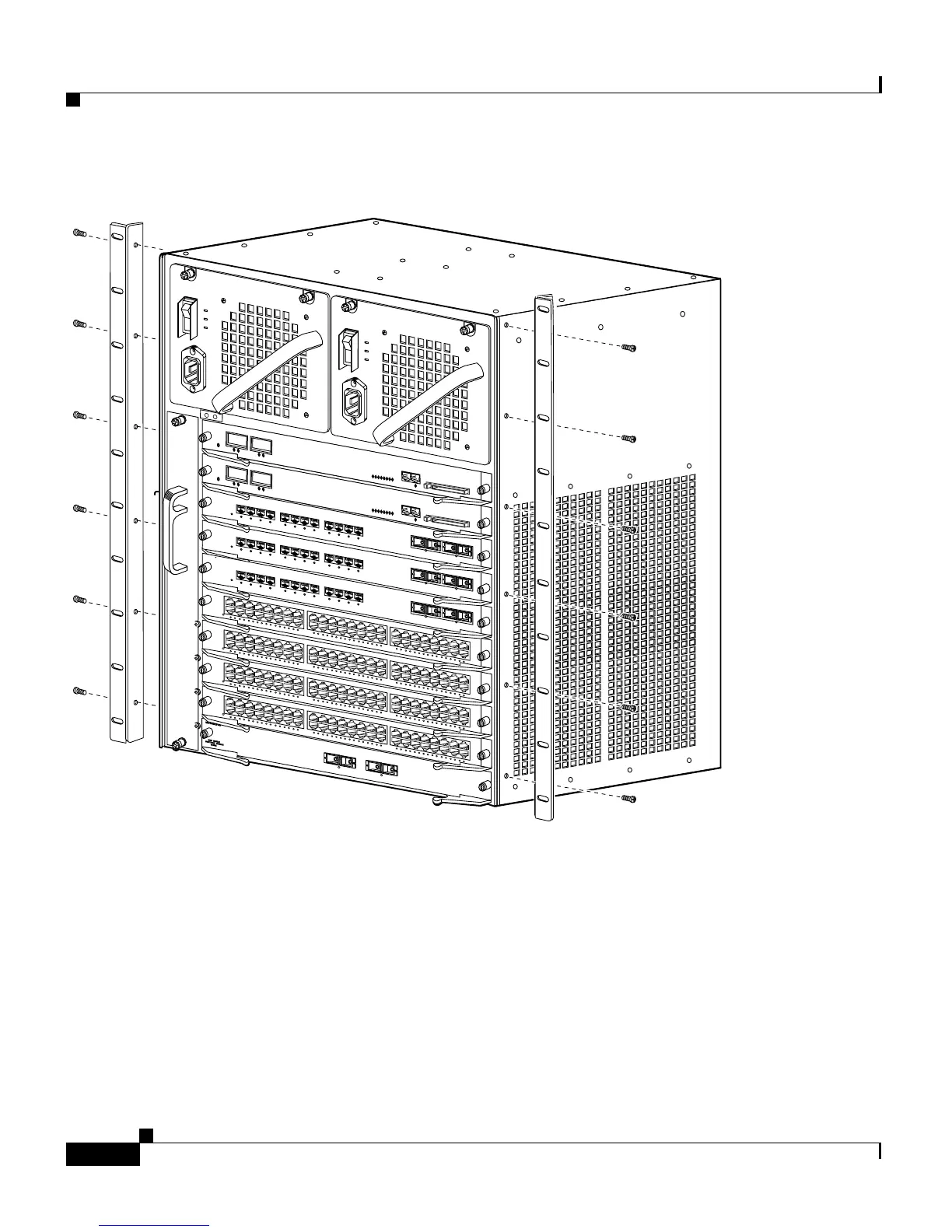

Figure 3-4 L Brackets on the Front Edge of the Catalyst 4510R Switch
c. Attach the cable guide, if needed, using the M3 screws provided in the cable
management kit. The cable guide attaches to the L bracket. Attach the cable
guide to the right side of the switch to prevent the cables from obscuring
module LEDs.
See Figure 3-5 for the Catalyst 4503 switch, Figure 3-6 for the Catalyst 4506
switch, Figure 3-7 for the Catalyst 4507R switch, or Figure 3-8 for the
Catalyst 4510R switch.
