Citizen CL-E720DT - A-2. SA Opepane PCB; A-3. SA Relay PCB; A-4. SA Ref Sensor PCB; A-5. SA TRA Sen PCB

Appendices

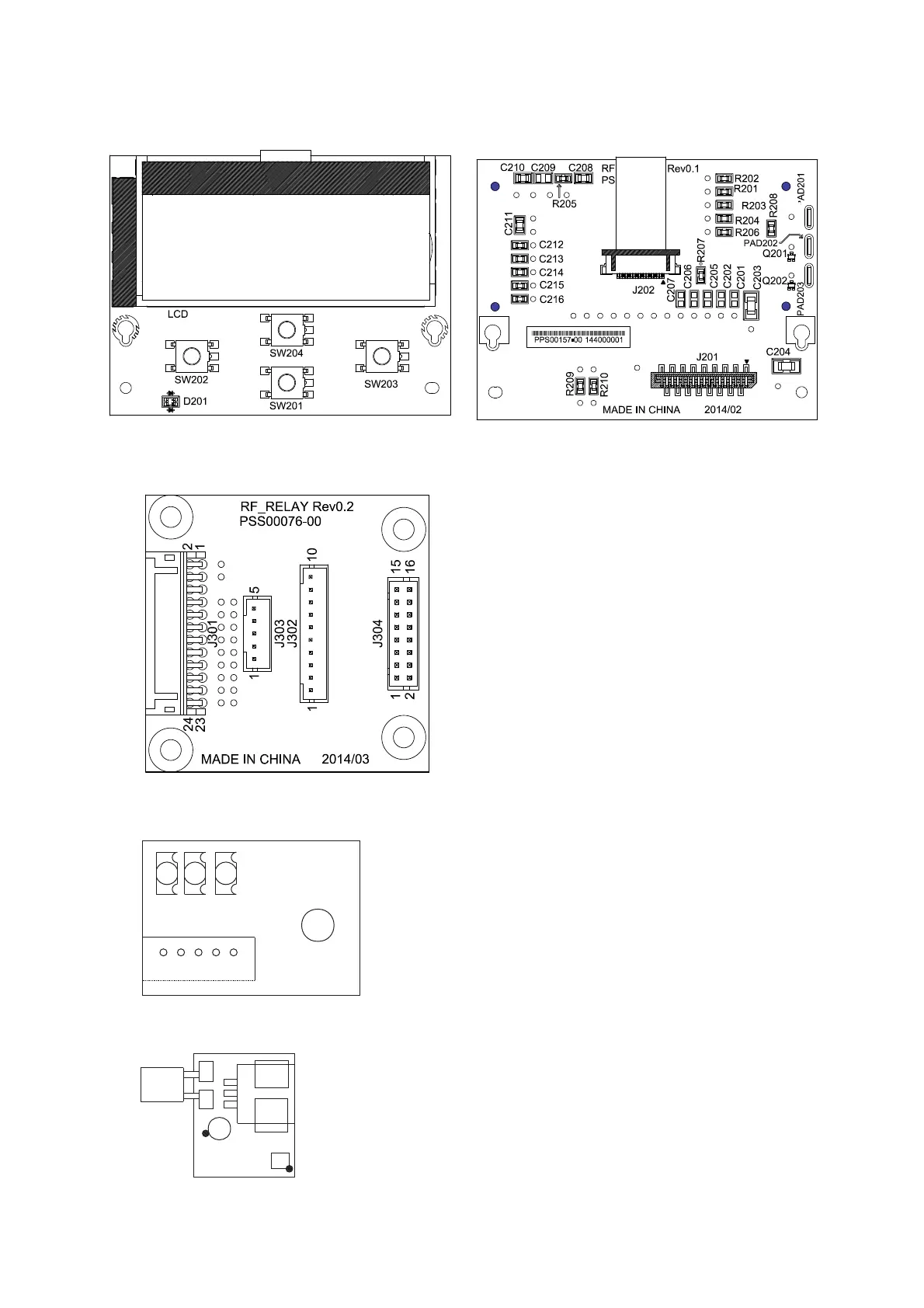

A. Mounting Diagrams
AP-5 CL-E720DT
A-2. SA Opepane PCB
(1) Parts side (2) Solder side
A-3. SA Relay PCB
A-4. SA Ref Sensor PCB
A-5. SA TRA Sen PCB
D502
D501
TR501
AA
C
K
K
E
CN501
C
TR401
CN401
E
01
