Load in %
110
100
90
80
70
60
40 45 50 55 60
Ambient temperature in °C
130BB603.11

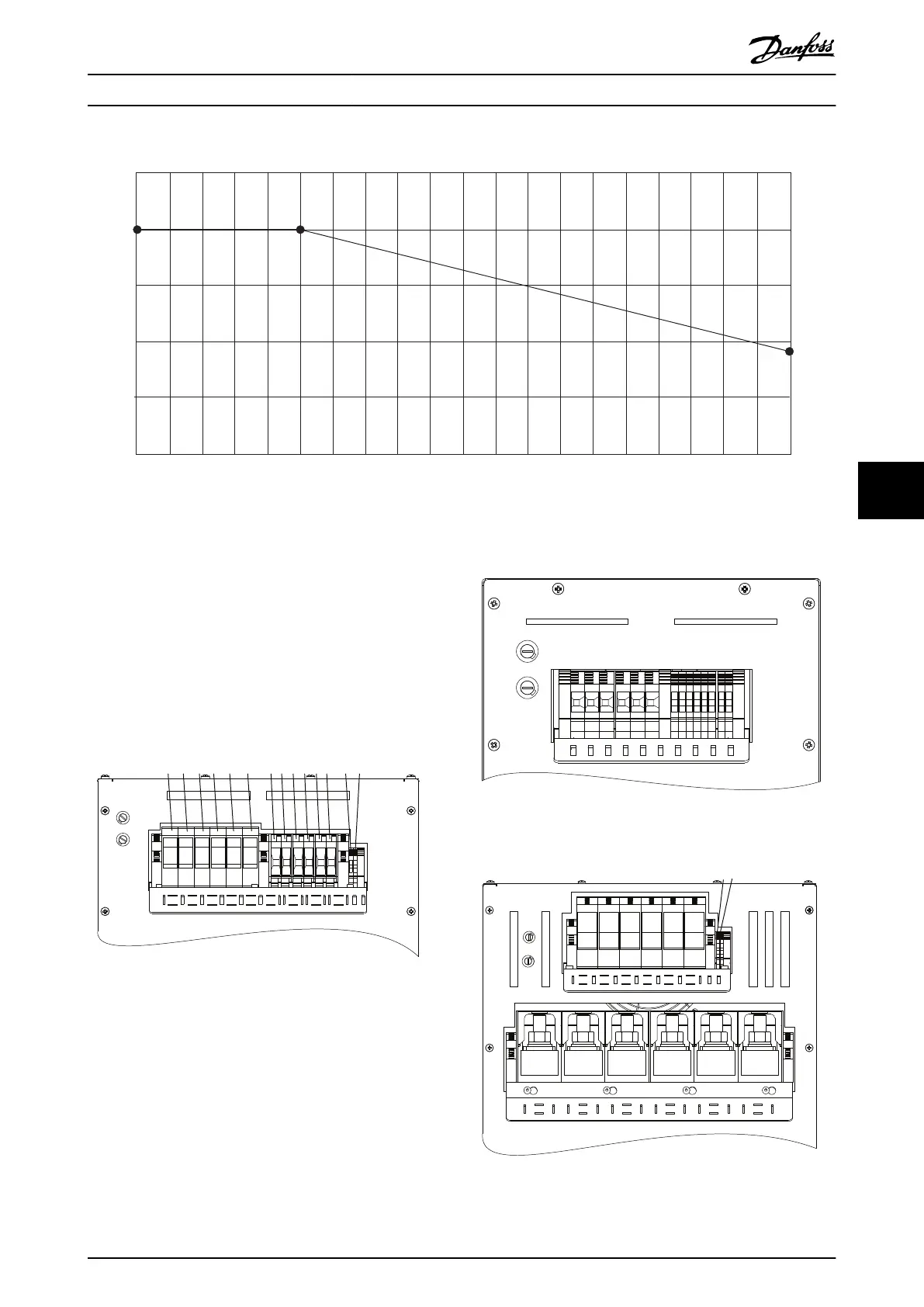

Illustration 7.1 Temperature Derating Curve
7.2 Mechanical Dimensions
7.2.1 Terminal Designations, IP20 and IP21
The terminals dier depending on the lter size.
Illustration 7.2 to Illustration 7.3 show close-up views of the
terminal designations for IP20/IP21 X1–X4, IP20/IP21 X5–
X6, and IP20/IP21 X7–X8.
F1
F2
X1.1
X1.2
X1.3
X2.1
X2.2
X2.3
X3.1
X4.1
X3.2
X4.2
X3.3
X4.3
A
B
130BE620.10
Illustration 7.2 Terminal Designations IP20/IP21 X1–X4
F1
F2
X1.1
X1.2
X1.3
X2.1
X2.2
X2.3
X3.1
X4.1
X3.2
X4.2
X3.3
X4.3
A
B
130BE622.10
Illustration 7.3 Terminal Designations IP20/IP21 X5–X6

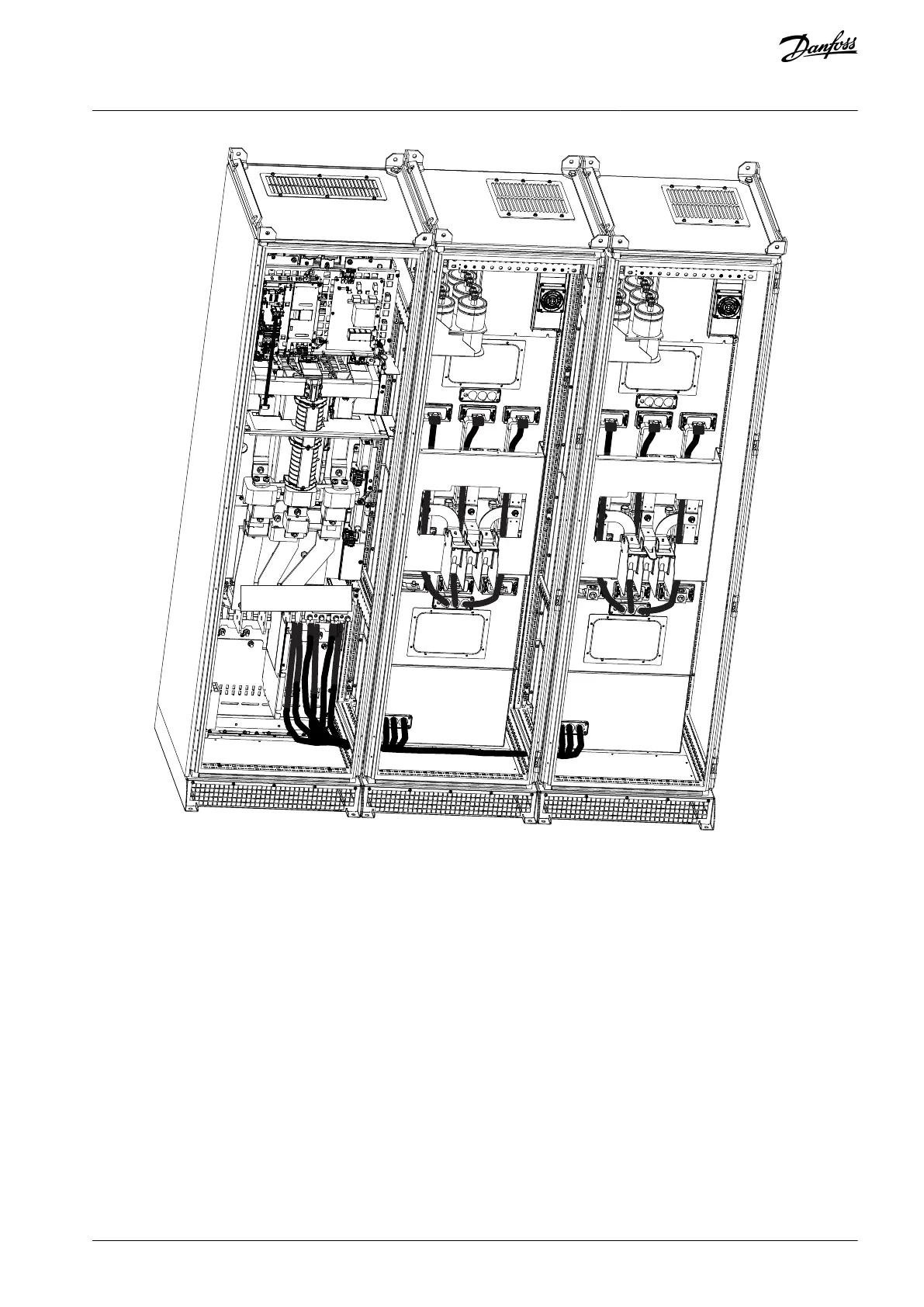

F1
F2
X3.1
X4.1
X3.2
X4.2
X3.3
X4.3
A
B
X1.1 X1.2 X1.3 X2.1 X2.2 X2.3
130BE621.10
Illustration 7.4 Terminal Designations IP20/IP21 X7–X8
