Elcometer 500 - Groepsgrafiek; Groepsmetingen

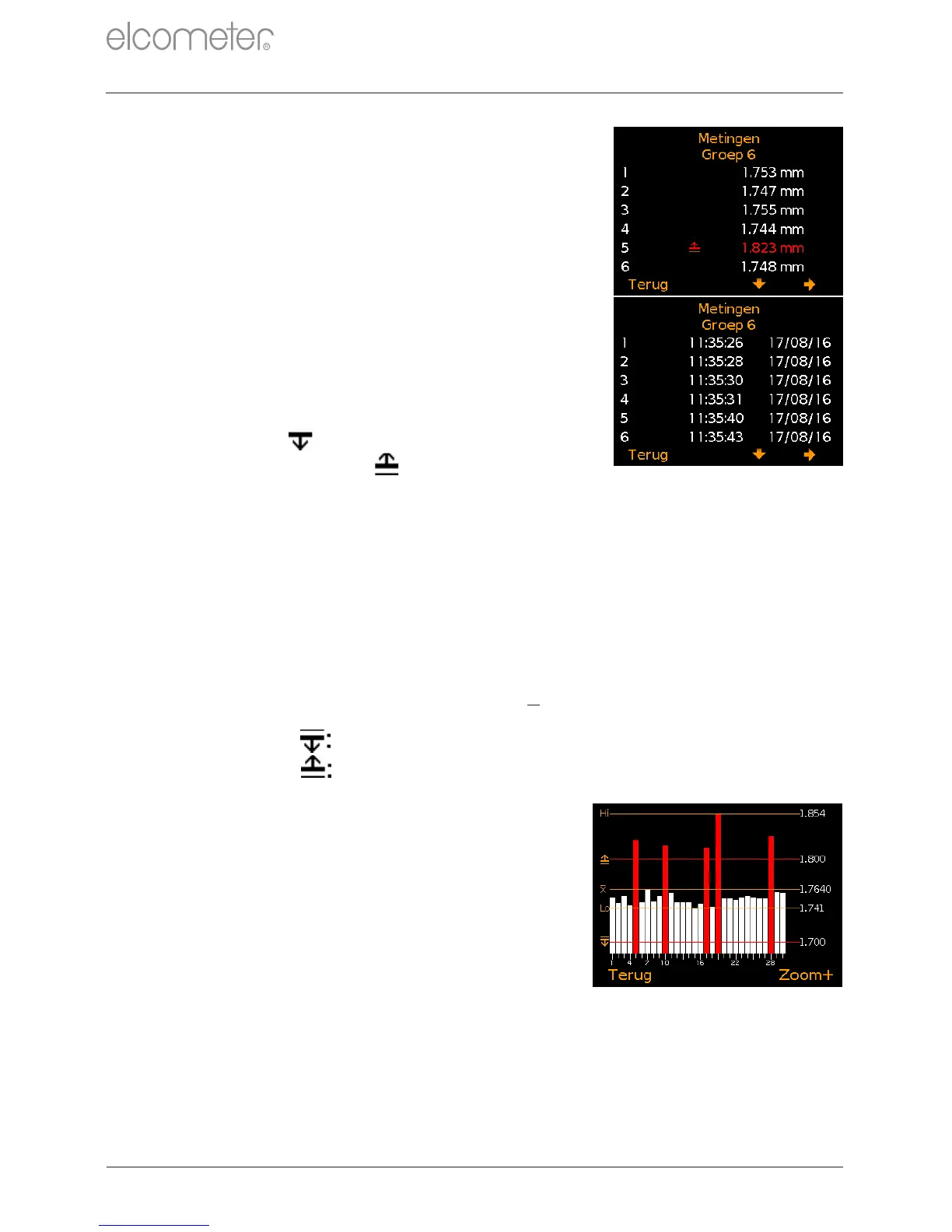

15.2 GROEPSMETINGEN (Groep/Groep Inzien/Metingen)
Toont de meetwaarde in combinatie met de
datum en tijd van elke meting in de groep.

Druk op de softkeys om te bladeren

door de metingen en  om naar het
volgende informatiescherm te gaan
(Figuur 27).
Metingen die vallen buiten de
toegepaste grenzen voor de groep
worden rood weergegeven met het
corresponderende grenspictogram links
naast de meting ( ) als de meting lager
is dan de ondergrens en ( ) als deze
hoger is dan de bovengrens.
15.3 GROEPSGRAFIEK (Groep/Groep Inzien/Groepsgrafiek)
Hiermee kunt u de metingen in een groep bekijken als staafdiagram. U
kunt maximaal vijf horizontale assen weergeven die staan voor de
volgende waarden/statistieken:
e
 Hoogste meting in de groep (Hi:)
e
 Laagste meting in de groep (Lo:)
e
 Gemiddelde meting van de groep (X:)
 Ondergrens ( ); indien ingesteld en geactiveerd
 Bovengrens ( ); indien ingesteld en geactiveerd
Als er geen grenzen zijn ingesteld en
geactiveerd, worden de metingen getoond
als witte verticale staven. Als er grenzen
zijn ingesteld en geactiveerd, worden
metingen getoond als witte verticale staven
als de waarden binnen de grenzen vallen
en als rode staven als ze daarbuiten vallen
(Figuur 28).
Als de groep meer metingen bevat dan toonbaar op één scherm, dan
combineert de meter meerdere metingen in één staaf. Als een meting
binnen een 'gecombineerde staaf' buiten de ingestelde grenswaarden
valt, kleurt de hele staaf rood.
www.elcometer.com
nl-27
R
e
Voor groepen met meer dan één meting.
Figuur 27
15 GROEPSGEGEVENS BEKIJKEN – MODEL T (vervolg)
Figuur 28
