Elcometer 500 - Verwendung der Werkskalibrierung; Prüfung und Bestätigung der Messgerätkalibrierung

1 Drücken Sie Menü/Kalibrierung/Kalibriermethode, wählen Sie
'Beschichtungsmaterial' und dann 'Benutzerdefinierte Materialien'
oder 'Bekannte Materialien'. Drücken Sie Menü/Kalibrierung/
Kalibrieren, wenn das benötigte Beschichtungsmaterial bereits
ausgewählt ist.
 Die gegenwärtig gewählte Kalibriermethode wird
durch das Kalibriermethodensymbol rechts in der
Messwertanzeige dargestellt.
2 Markieren Sie das gewünschte
Beschichtungsmaterial mithilfe der

Softtasten und drücken Sie ‘Wählen’

(Bild 19).
Das Messgerät wird mit dem
Schallgeschwindigkeitswert des ausgewählten
Beschichtungsmaterials kalibriert, der dann
rechts in der Messwertanzeige unter dem
Kalibriermethodensymbol und darüber mit der
Indexnummer der Beschichtungsmaterialiste
angezeigt wird (Bild 20).
Durch Drücken von 'Abbr.’ kann der
Kalibriervorgang jederzeit abgebrochen
werden, ohne das Messgerät zu kalibrieren.
10.6 VERWENDUNG DER WERKSKALIBRIERUNG
Drücken Sie Menü/Kalibrierung/Werkskalibrierung, um die werkseitige
Standardeinstellung einer Schallgeschwindigkeit von 2390 m/s
(ca. 0,0941 Zoll/μs), die Schallgeschwindigkeit einer typischen
Epoxidbeschichtung, wiederherzustellen.
10.7 PRÜFUNG UND BESTÄTIGUNG DER MESSGERÄTKALIBRIERUNG
Mithilfe dieses Funktionsmerkmals kann der Benutzer die
Messgerätkalibrierung anhand des Erfassens eines Messwerts an einer
Materialprobe mit einer Beschichtung von bekannter Dicke prüfen und
bestätigen, ohne den Messwert zu speichern.
Prüfen und bestätigen der Kalibrierung:
1 Drücken Sie Menü/Kalibrierung/Kalibrierung testen.
2 Tragen Sie Koppelmittel auf die beschichtete Materialprobe auf, wenn
Sie dazu aufgefordert werden.
 Wenn keine Materialprobe mit einer Beschichtung mit bekannter Dicke verfügbar
ist, kann sie mithilfe der Elcometer 500 Beschichtungskalibrierform hergestellt
werden – siehe Abschnitt 11 auf Seite de-22.

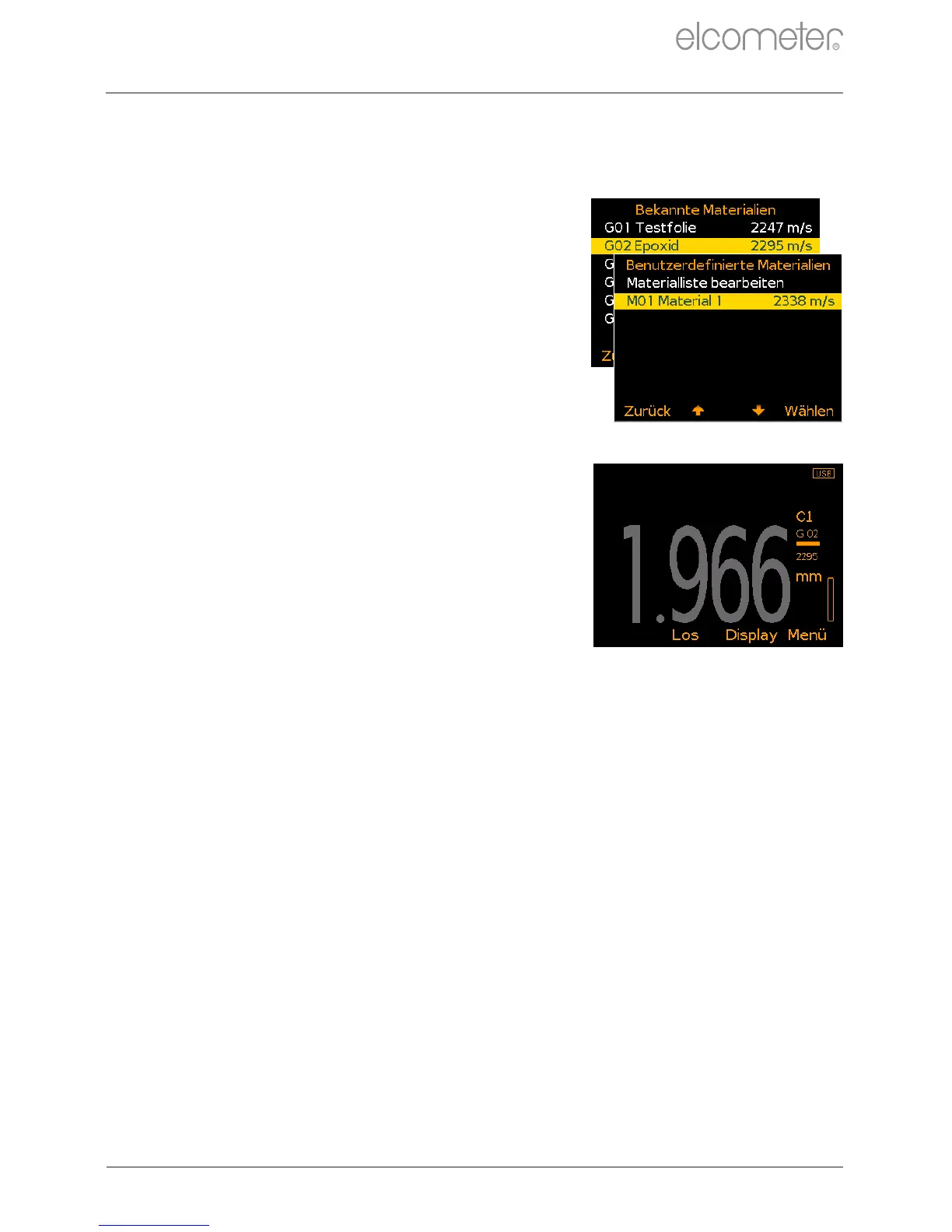

Bild 19
Bild 20
10 KALIBRIEREN IHRES MESSGERÄTS (Fortsetzung)
