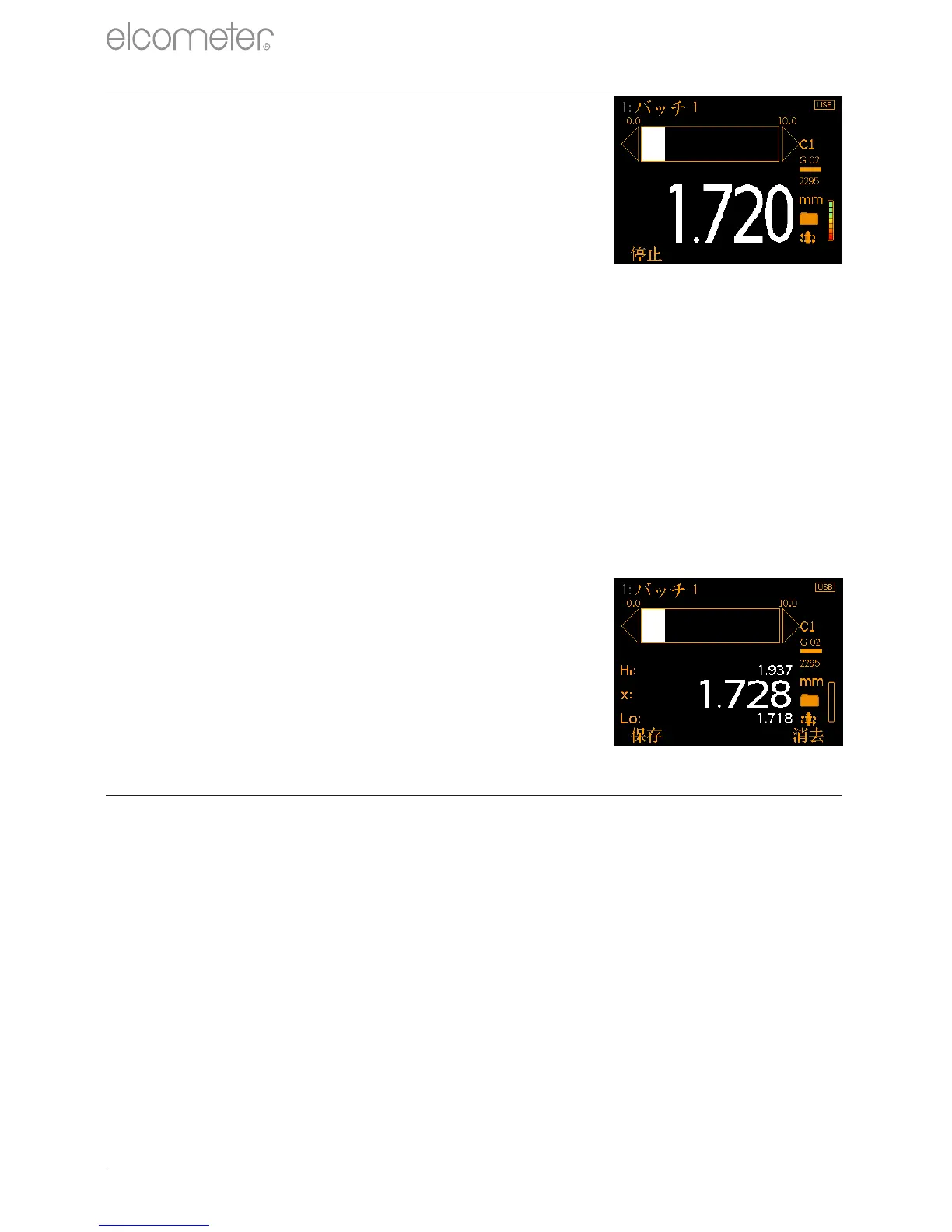

4 ［開始］を押して測定を開始し、試験⾯の
上でプローブを滑らせます（図3）。
5 画⾯に読み取り値が表⽰されます。この値
は、絶えず変化しているはずです。
読み取り値の右横に、信号強度インジケーターがあり
ます。インジケーターが緑になっている場合は、信号
強度が⼗分で、読み取りも安定しています。緑になっ
ていない場合は、プローブの下に適量のカプラントの
膜が形成されていることと、プローブを試験⾯に垂直
に密着させていることを確認してください。または、
同じ試験⾯上でプローブを少しずつ動かして、強い信
号を受信できる場所を⾒つけてください。
C1プローブを使⽤しているときに、画⾯に「<0.15mm」または「>2.50mm」
（「<6mils」または「>98mils」）と表⽰された場合は、膜厚がプローブの測定範
囲を超えています。C2プローブの場合は、この値が「<0.75mm」または
「>10.00mm」（「<30mils」または「>390mils」）になります。
6 ⽬的の領域を測定し終わったら、［停⽌］を押してスキャンを停⽌
します。
スキャンの途中で、良好な信号を受信できなくなる（カプラントが⾜りない場所な
ど）と、信号が受信できる場所に来るか［停⽌］を押すまで、測定が⼀時中断され
た状態になります。
7 読み取った値の平均、最⼩値と最⼤値が画⾯
に表⽰されます(図4)。［保存］を押して、読
み取り値をメモリに保存します。これまでの
読み取り値を消去してスキャンし直す場合
は、［消去］を押します。
8 試験⾯からプローブを離します。
図4
5 測定（続き）
www.elcometer.com
jp-9
R
6 膜厚計とプローブの性能の確認
測定を繰り返すに従ってプローブチップが摩耗し、精度に影響する可能性があ
ります。また、プローブチップが傷ついたり変形したりした場合も、正確な測
定値を得られません。プローブチップの交換が必要になると本体にメッセージ
が表⽰されますが、本体とプローブの性能を定期的にチェックすることをお勧め
します。
膜厚計本体とプローブの性能を測定現場で確認するには、プローブに付属
している標準フォイルを使います。
膜厚計とプローブの性能を検査するには：
1 メニュー→校正→校正⽅法→塗装材料を押し、［⼀般的な材料］⼀
覧から、付属しているフォイルを選択します。
2 メッセージが表⽰されたら、フォイルにカプラントを塗ってから測
定します。
図3
