プローブのゼロ点調整は、膜厚計の校正⼿順の⼀部ですが、センサー⾯
に適量のオイルが塗布されていることとプローブチップの摩耗状態を確
認するために、いつでも⾏うことができます。
12.1 作業を始める前に
1 プローブの接触⾯をきれいにし、カプラントが残っていないこと
を確認します。
2 プローブを接続します（jp-6ページのセクション4.4を参照）。
3 本体の電源を⼊れます（jp-5ページのセクション4.3を参照）。
12.2 プローブのゼロ点調整
1 メニュー→校正→ゼロ調整を押します。
2 清掃したプローブを空中に差し出し、

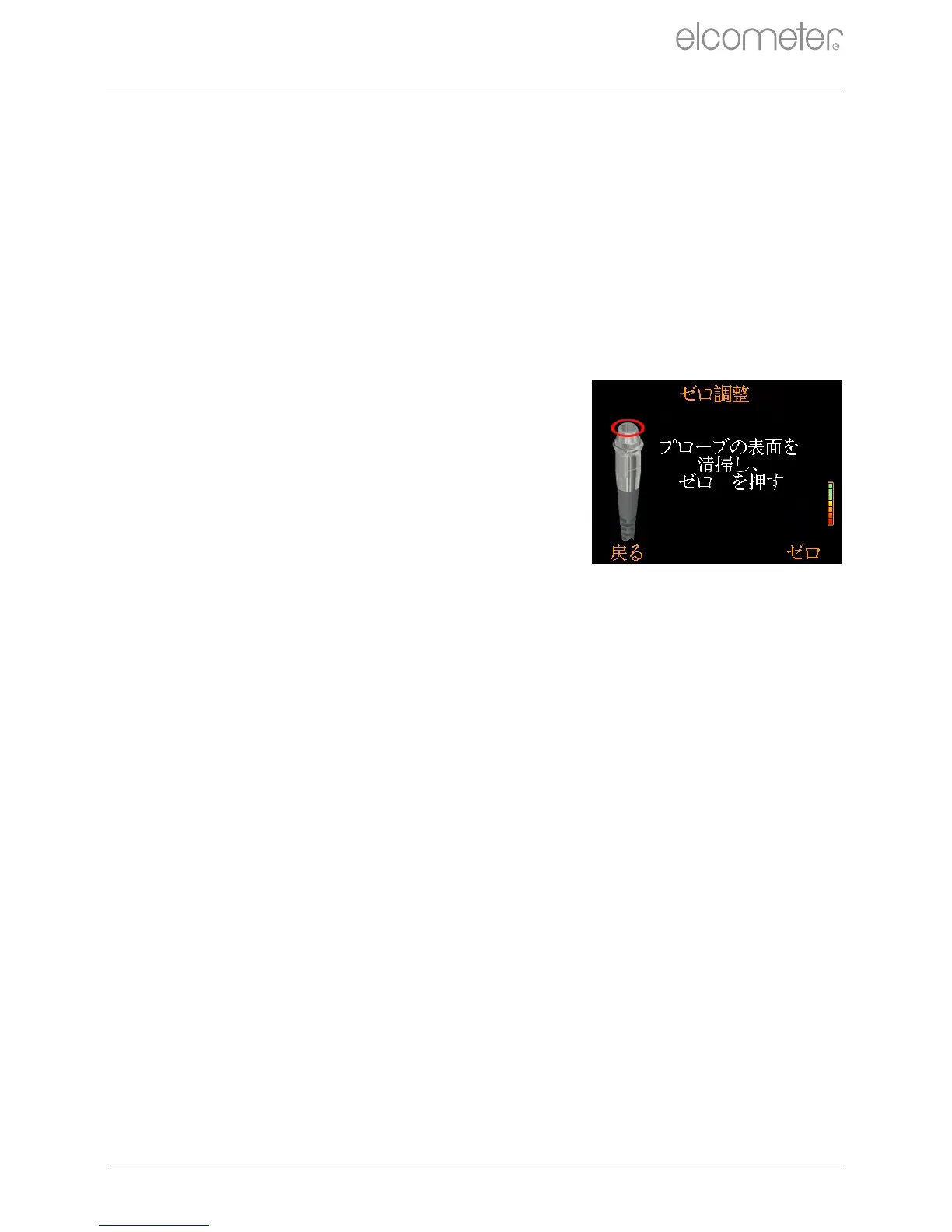

［ゼロ］を押します（図24）。
信号強度インジケーターが緑になっていな
い場合：プローブオイルを塗布するように
というメッセージが表⽰されます。センサ
ー⾯にプローブオイルを少量たらして
（jp-7ページのセクション4.6を参照）から
［OK］を押し、上の⼿順2を繰り返しま
す。
信号強度インジケーターが緑になっており、プローブチップの摩耗が
0.7mm未満の場合：ゼロ点調整が完了し、膜厚計が読み取り値画⾯（校正
⼿順の⼀部としてゼロ点調整を⾏っている場合は校正画⾯）に戻ります。
信号強度インジケーターが緑になっており、プローブチップの摩耗が
0.7mm以上、1mm未満の場合：プローブチップの摩耗状態をチェックす
るようにというメッセージが表⽰されます。プローブチップを調べて、
そのまま使⽤するか、交換する（推奨、jp-6ページのセクション4.5を参
照）かを判断します。［OK］を押して、ゼロ点調整を完了します。膜
厚計が読み取り値画⾯（校正⼿順の⼀部としてゼロ点調整を⾏っている
場合は校正画⾯）に戻ります。
信号強度インジケーターが緑になっており、プローブチップの摩耗が
1mm以上の場合：プローブチップを交換するようにというメッセージが
表⽰されます。プローブチップを交換（jp-6ページのセクション4.5を参
照）してから［OK］を押し、上の⼿順2を繰り返します。
図24
12 プローブのゼロ点調整
