10 膜厚計の校正（続き）

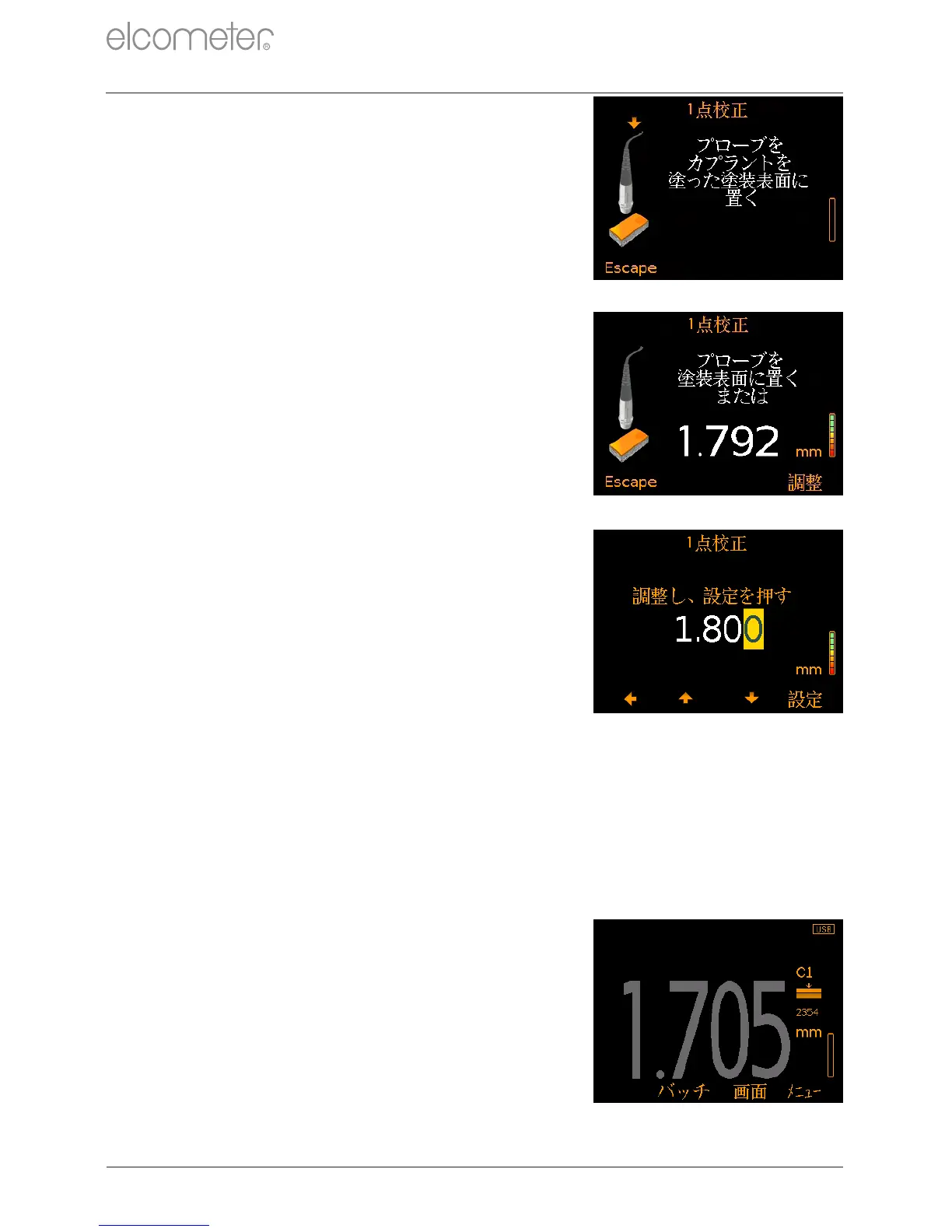

4 プローブを塗装済み⾒本の表⾯に垂直
に押し当てます（図12）。画⾯に厚さ
の値が表⽰されます。この値は、絶え
ず変化しているはずです。
 読み取り値の右横に、信号強度インジケータ
ーがあります。インジケーターが緑になって
いる場合は、信号強度が⼗分で、読み取りも
安定しています。緑になっていない場合は、
プローブの下に適量のカプラントの膜が形成
されていることと、プローブを試験⾯に垂直
に密着させていることを確認してください。
または、同じ試験⾯上でプローブを少しずつ
動かして、強い信号を受信できる場所を⾒つ
けてください。
5 表⾯からプローブを離します。最後の
読み取り値が表⽰されたままになりま
す（図13）。値が適切でない場合は、
⼿順3と4を繰り返します。
 カプラントを塗り過ぎると、プローブを離し
た ときに読み取り値が変動します。この場
合 は、プローブの先端と⾒本の表⾯をきれい に
してから、⼿順3と4を繰り返してください。
6

［調整］を押し、 ソフトキーを使っ

て、読み取り値を既知の厚さの値に合
わせます。調整し終わったら、［設
定］を押します（図14）。
校正⼿順の最後で、後で校正値を使⽤できるように、膜厚計のメモリに
保存するかどうかを確認するメッセージが表⽰されます。詳しくは、
jp-19ページのセクション10.4「校正値の保存」を参照してください。
⼊⼒した値を使って膜厚計が校正され、算出
された⾳速の値が画⾯の右端にある校正⽅法
アイコンの下に表⽰されます（図15）。
［Escape］を押すと、操作をいつでもキャ
ンセルできます。膜厚計は校正されません。
図12
図13
図14
図15
www.elcometer.com
jp-17
