5.1 AVANT DE COMMENCER
1 Allumez l'instrument - voir Section 4.3 en page fr-5.
2 Connectez une sonde - voir Section 4.4 en page fr-6.
3 Le cas échéant, huilez le plateau du capteur ou remplacez l'embout
de sonde - voir Section 4.5 et 4.6 en pages fr-6 et fr-7.
 L'instrument vous informe lorsqu'il faut mettre de l'huile ou remplacer
l'embout de sonde pour cause d'usure ou de dommage.
4 Configurez les paramètres de l'instrument - voir Section 7 en page fr-10.
5 Calibrez l'instrument - voir Sections 9 et 10 en pages fr-15 et fr-16.
5.2 PRENDRE UNE MESURE EN MODE STANDARD
1 Appliquez un peu de gel couplant sur la surface revêtue.
2 Pressez la sonde sur le couplant et vérifiez qu'elle repose bien à plat
sur la surface.

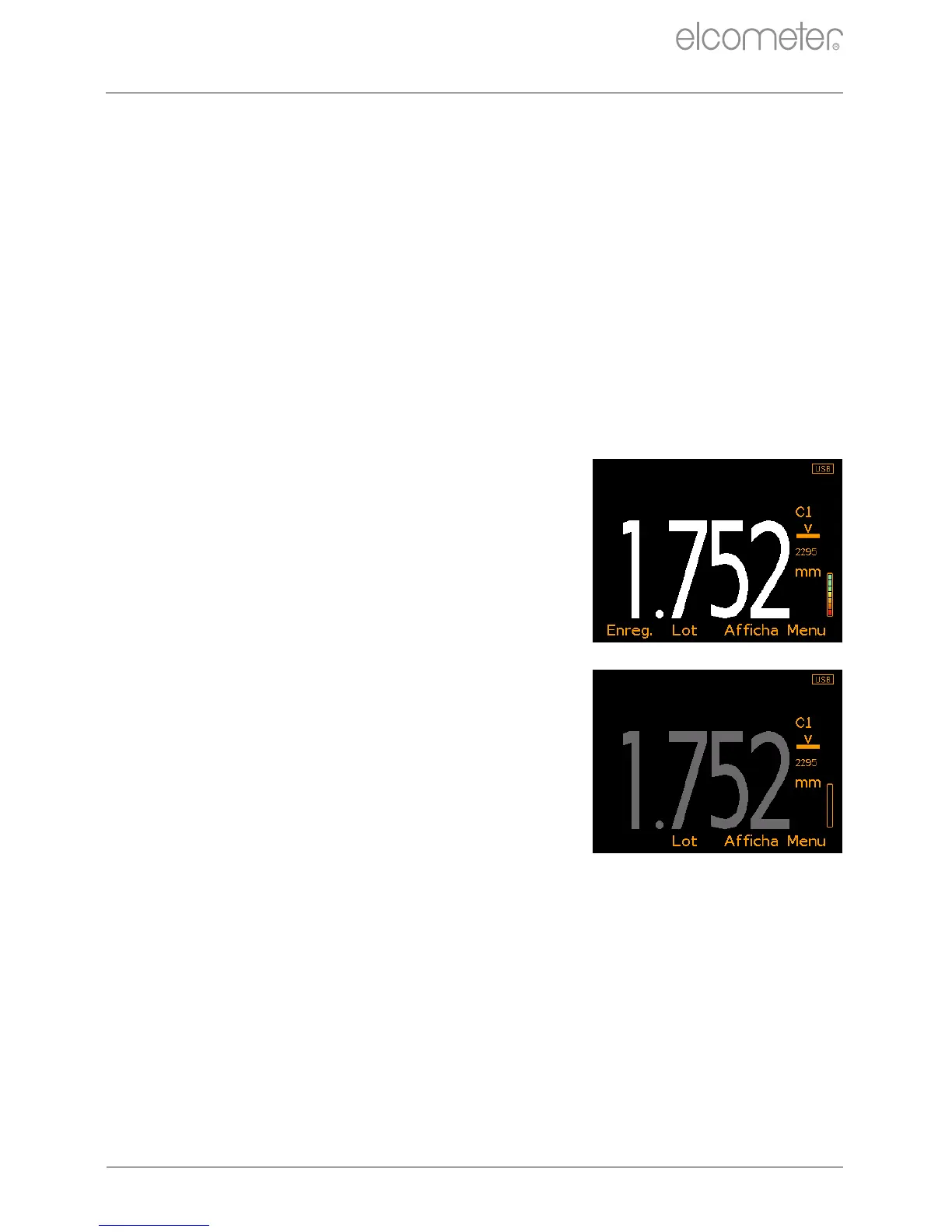

3 L'écran indique une valeur qui change constamment (Figure 1).
 La stabilité de la mesure est indiquée sur le
témoin d'intensité à la droite de l'écran. Si le
témoin d'intensité est vert, la mesure est stable
et valide. Dans le cas inverse, vérifiez que le
film de couplant sous la sonde est suffisant et
que la sonde repose bien à plat sur la surface.
Alternativement, déplacez légèrement la sonde
aux alentours de la surface à tester jusqu'à
réception d'un signal suffisamment fort.
 '<0.15 mm' ou '>2.50 mm' ('<6mils' ou
'>98mils') indique une mesure hors plage
lorsque vous utilisez une sonde C1 ou
'<0.75 mm' ou '>10.00 mm' ('<30mils' ou
'>390mils') avec une sonde C2.
4 Appuyez sur 'Enreg.' pour enregistrer la
mesure courante dans l'instrument ou la
mémoire du lot (Modèle T).
5 Retirez la sonde de la surface.
 Lorsque vous retirez la sonde de la surface, la
mesure prise vire au gris (Figure 2).
5.3 PRENDRE UNE MESURE EN MODE SCAN - MODÈLE T
Le mode Scan permet de prendre rapidement des mesures sur une surface
étendue en faisant glisser la sonde sur la surface revêtue. En mode Scan,
l'instrument prend des mesures à une cadence plus rapide; à la fin de chaque
phase de scan, la moyenne, la valeur mini et maxi de la phase s'affichent et
les trois valeurs sont sauvegardées dans la mémoire du lot.
1 Activez le mode Scan dans Menu/Initialiser/Lecture/Mode Scan.
2 Appliquez un peu de gel couplant sur la surface revêtue.
3 Pressez la sonde sur le couplant et vérifiez qu'elle repose bien à plat
sur la surface.
5 PRENDRE UNE MESURE
Figure 1
Figure 2
