10 CALIBRER L'INSTRUMENT (suite)
4 Posez la sonde sur l'échantillon revêtu
et vérifiez qu'elle repose bien à plat sur
la surface (Figure 12). L'instrument
affiche une mesure d'épaisseur qui
change constamment.
 La stabilité de la mesure est indiquée sur le
témoin d'intensité à la droite de l'écran. Si le
témoin d'intensité est vert, la mesure est stable
et valide. Dans le cas inverse, vérifiez que le
film de couplant sous la sonde est suffisant et
que la sonde repose bien à plat sur la surface.
Alternativement, déplacez légèrement la sonde
alentour sur la surface à tester jusqu'à
réception d'un signal suffisamment fort.
5 Retirez la sonde de la surface. La
mesure affichée à l'écran est la dernière
relevée (Figure 13). Si elle n'est pas
représentative, recommencez les
étapes 3-4.
 L'excés de couplant peut provoquer des
distorsions de mesure lorsque vous retirez la
sonde de la surface. Dans ce cas, nettoyez la
sonde et la surface revêtue, puis répétez les
étapes 3-4.
6 Appuyez sur ‘Ajuster' puis réglez la valeur
sur l'épaisseur de revêtement connue à

l'aide des touches ; appuyez sur 'Fixer'

pour fixer la valeur (Figure 14).
A la fin de la procédure de calibration, vous avez la possibilité
d'enregistrer la calibration du revêtement dans la mémoire de
l'instrument pour une utilisation future - voir Section 10.4 'Enregistrer la
calibration du revêtement' en page fr-19 pour plus d'informations.
L'instrument est calibré sur la base de
l'épaisseur de revêtement entrée, et la
vitesse sonique correspondande s'affiche à
droite de l'écran de mesure, sous l'icône de
méthode de calibration (Figure 15).
Pour quitter à tout moment la procédure de
calibration sans calibrer l'instrument, appuyez
sur 'Echap.'.

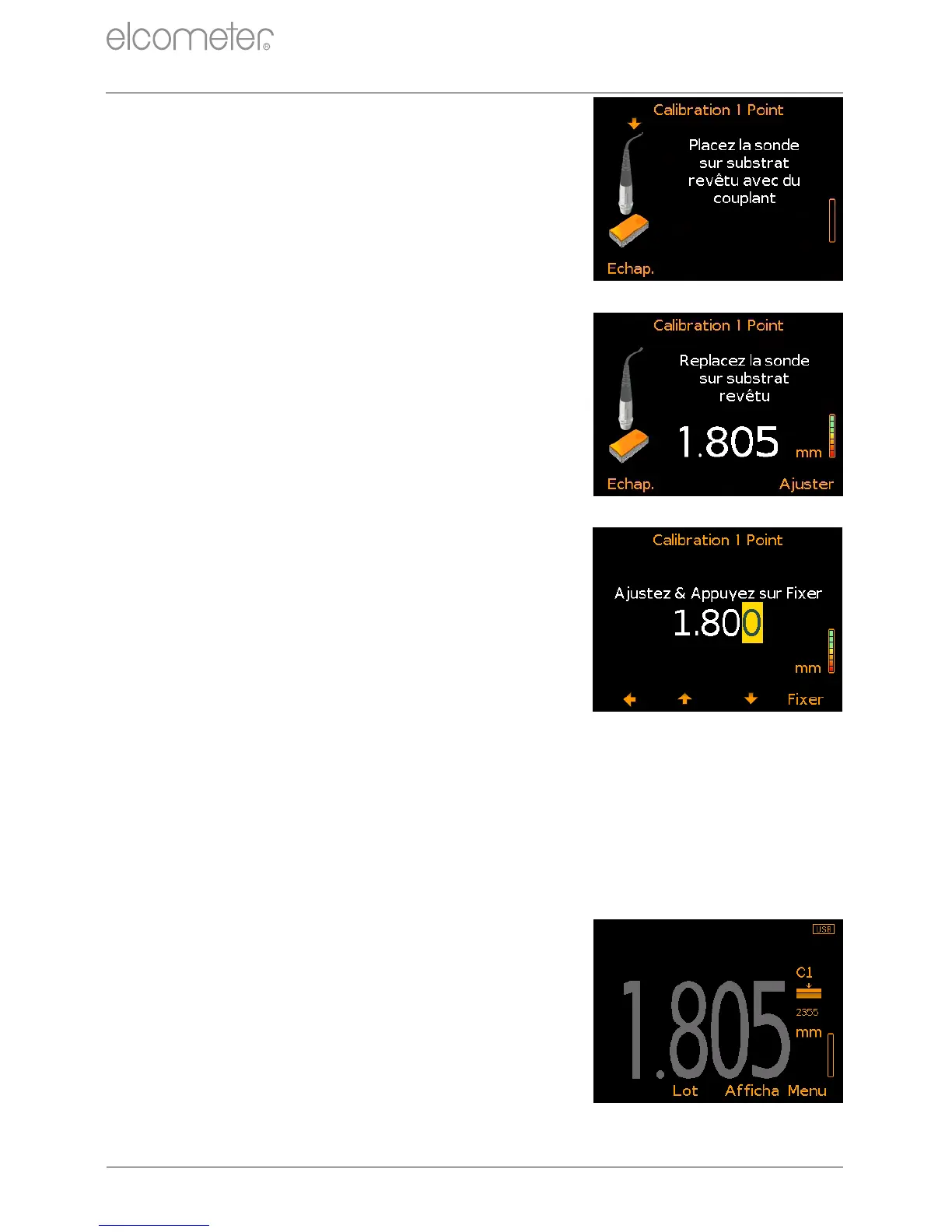

Figure 12
Figure 13
Figure 14
Figure 15
