APPENDIX B - WIRING DIAGRAMS ST100 Series Flow Meter
68 Fluid Components International LLC

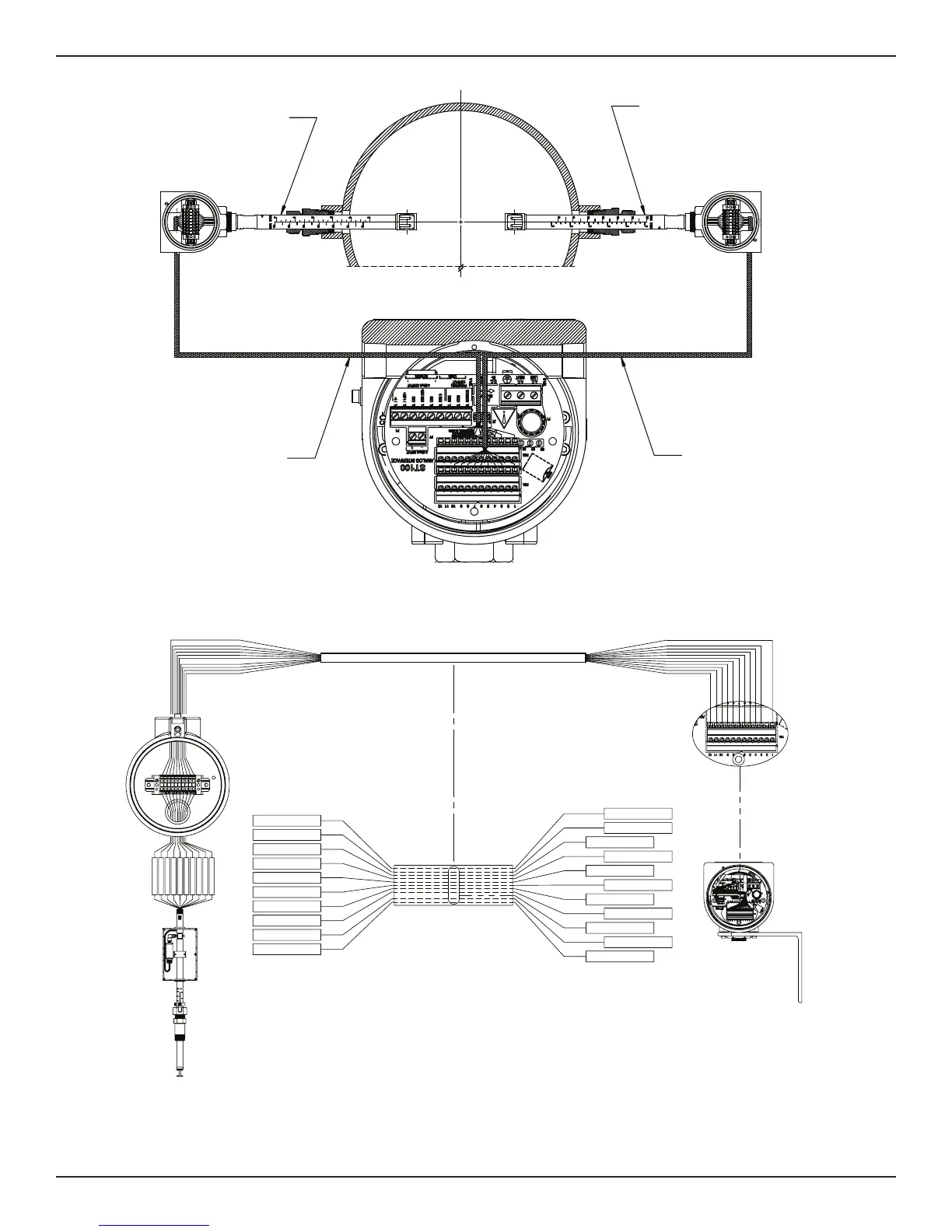

Figure B-17 – Flow Element Connection, Remote
Figure B-18 – Remote: 10-Conductor Interconnection Cable
C
L
REMOTE FLOW ELEMENT
(SENSOR NO.2)
REMOTE FLOW ELEMENT
(SENSOR NO.1)
8 CONDUCTOR
SHIELDED CABLE.
(SEE FIGURE B-13)
8 CONDUCTOR
SHIELDED CABLE.
(SEE FIGURE B-13)
C01056-1-3
RTD GND
GND SEN
REF SEN
ACT SEN
REF EXC
ACT EXC
HTR EXC #1
HTR RTN
SIGN -
SIGN +
1
2
3
4
5
6
7
8
9
10
C01062-1-2
HTR EXC #1 1
HTR RTN 3
ACT EXC 4
ACT SEN 5
GND SEN 6
GND 7
REF EXC 8
REF SEN 9
SHIELD 10
PRESS + 11
PRESS - 12
7
6 ACT EXC
5 REF EXC
4 ACT SEN
3 REF SEN
2 GND SEN
1 RTD GND
9 SIGN +
10 SIGN -
10 CONDUCTOR SHIELDED CABLE
LOCAL ENCLOSURE
TRANSMITTER
HTR EXC #1
8 HTR RTN
