09

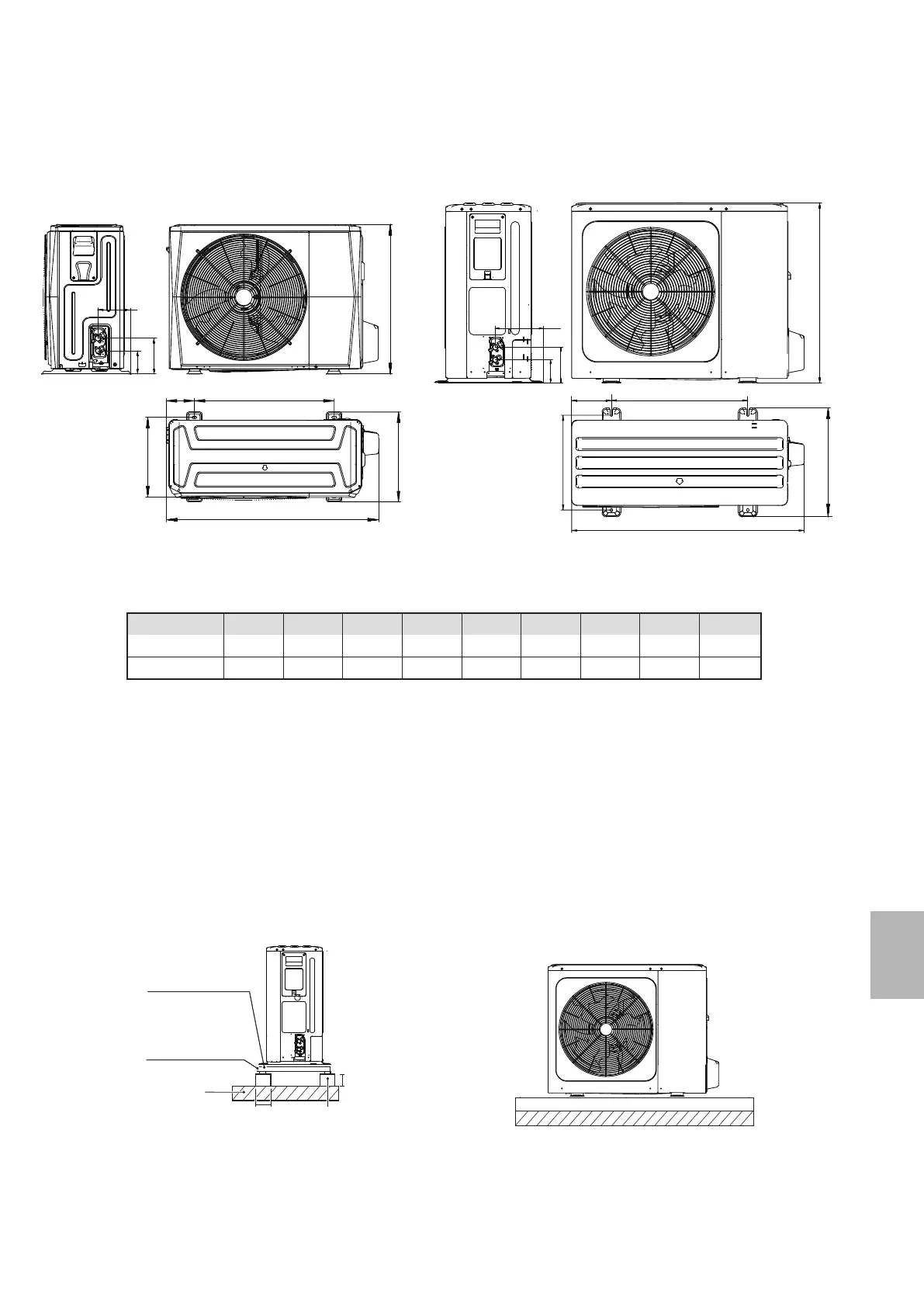

6.1 Dimensiones
6 PRECAUCIONES DE INSTALACIÓN
4/6 kW (unidad: mm)
• Compruebe la resistencia y el nivelado del suelo de la instalación para que no se produzcan vibraciones ni ruidos durante el
funcionamiento de la unidad.
• De acuerdo con el croquis de la base en la figura, fije la unidad de forma segura mediante pernos de base. (Prepare cuatro
juegos de pernos de expansión de Φ10, tuercas y arandelas que se encuentran disponibles en el mercado).
• Atornille los pernos de base hasta que su longitud sea de 20mm desde la superficie de la base.
6.2. Requisitos de instalación
(unidad: mm)
Cimientos de
hormigón h≥
100 mm
Alfombra de
goma a prueba
de impactos
≥100
≥80
Suelo
resistente o
techado
Fig: 6-3
Fig: 6-1
Fig: 6-4
Perno de
expansión Φ10
H
F
G
I
A
B
C
E D
Modelo A B C D
4/6kW
8/10/12/14/16kW
1008
1118
375
456
426
523
663
656
8/10/12/14/16 kW (unidad: mm)
H
I
F
G
E D
B
C
A
Fig: 6-2
E F G H I
134 110 170 712 160
191 110 170 865 230
