Ferroli OMNIA UE 3.2 User Manual

20

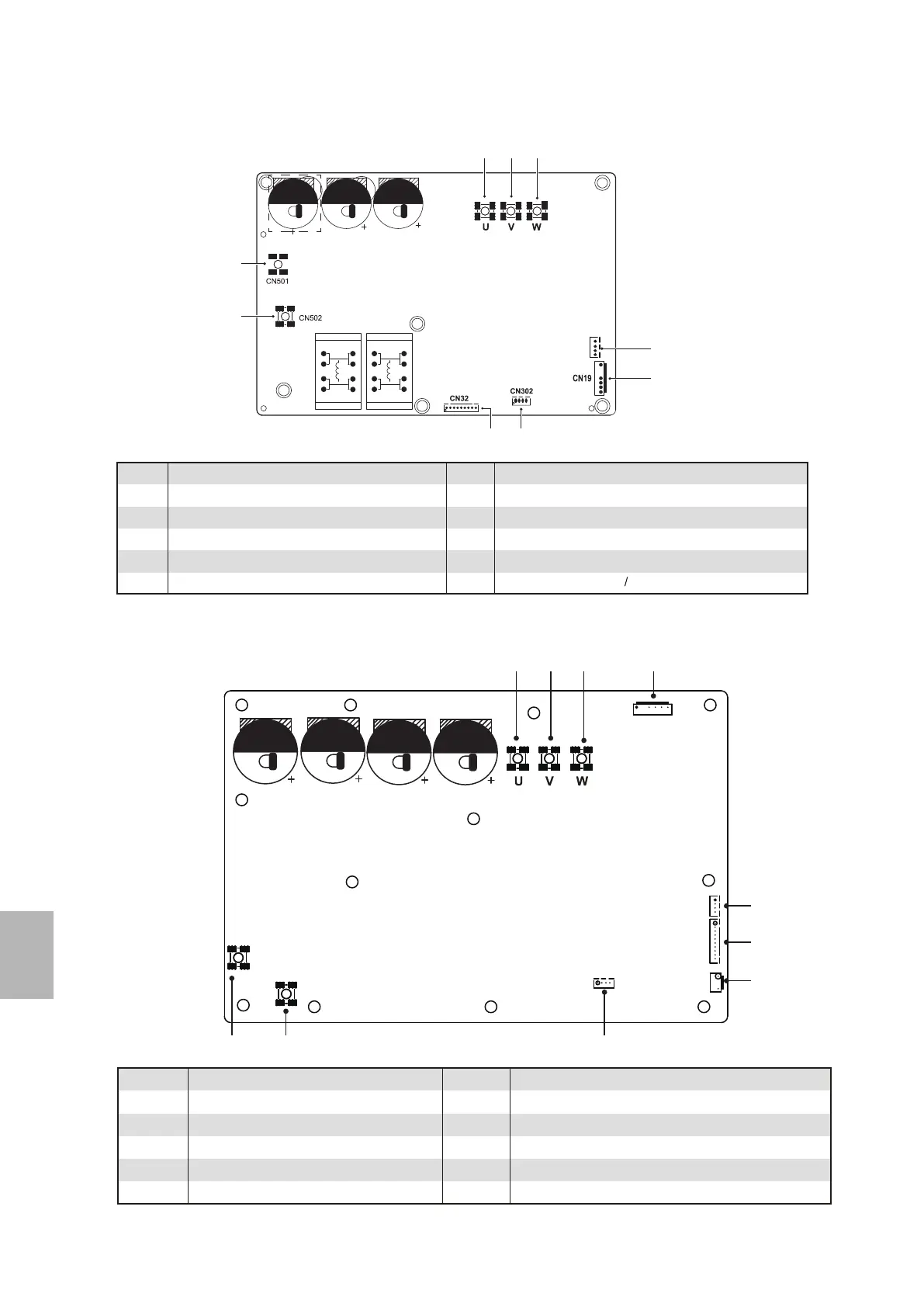

9.3 Unidades monofásicas de 4~16kW
1) PCB A, 4-10kw, módulo Inverter
2) PCB A, 12-16kW, módulo Inverter
8
9
6
4
5
7
1 2 3
1 2 3
CN20
CN19
CN32
CN502
CN23
CN6
CN501
4
8
5
6
7
9
10
1
2
3
4
5
Unidad principal Unidad principalCodificación
Codificación
6
7
8
9
10
Puerto para el ventilador (CN19)
Puerto de salida para +12V/9V (CN20)
Puerto de conexión del compresor U
Puerto de conexión del compresor V
Puerto de conexión del compresor W Reservado (CN6)
Puerto para comunicación con la PCB B (CN32)
Puerto de entrada L para el puente rectificador (CN501)
Puerto de entrada N para el puente rectificador (CN502)
Puerto para el presostato de alta presión (CN23)
CN20
Observaciones: para 4-6kW, dos condensadores
1
2
3
4
5
Unidad principal Unidad principal
Codificación
Codificación
6
7
8
9
/
Reservado(CN302)
Puerto para comunicación con la PCB B (CN32)
Puerto de entrada L para el puente rectificador(CN501)
Puerto de entrada N para el puente rectificador(CN502)
Puerto para el ventilador (CN19)
Puerto de salida para +12V/9V (CN20)
Puerto de conexión del compresor U
Puerto de conexión del compresor V
Puerto de conexión del compresor W
