10

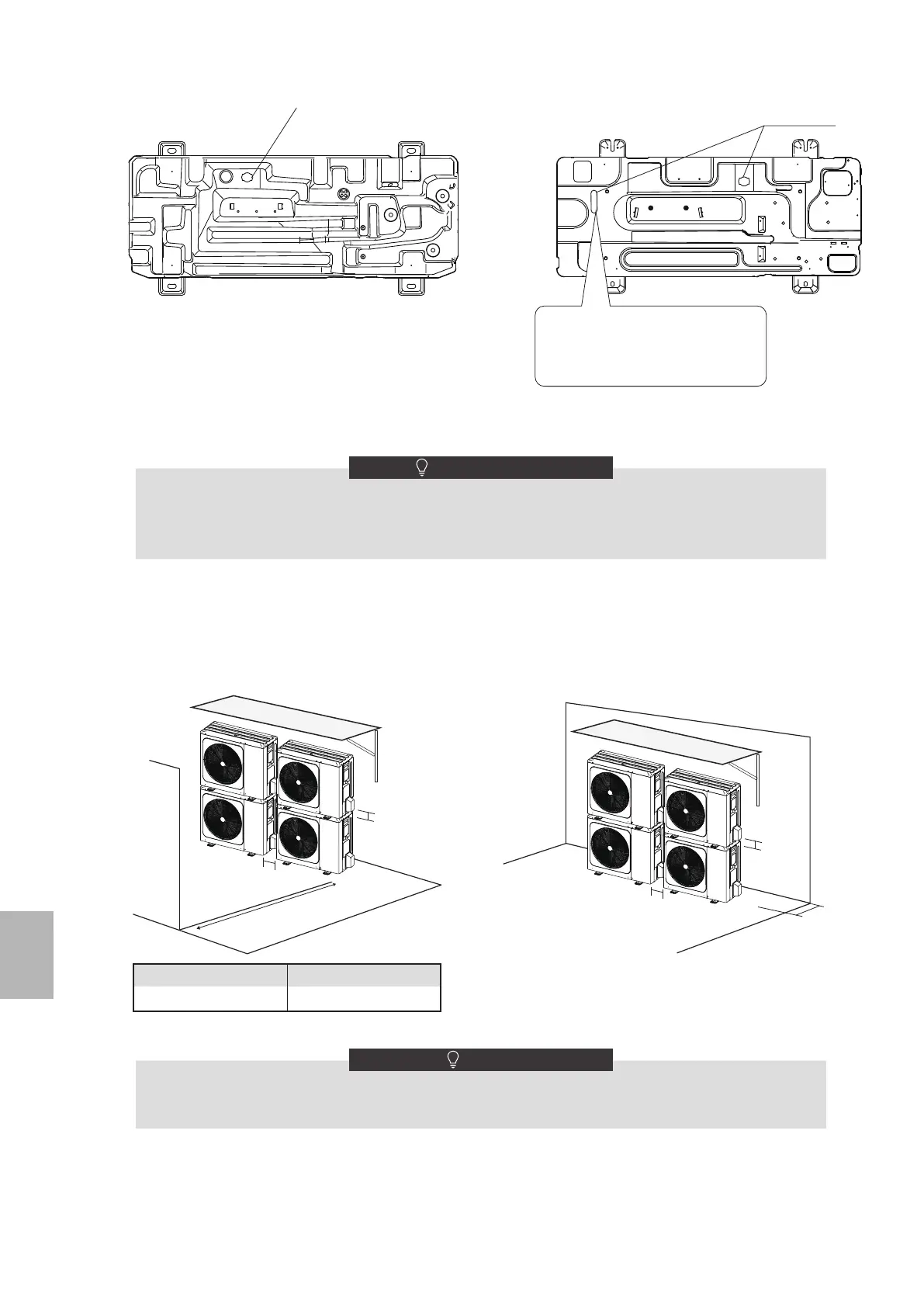

6.3 Posición del orificio de drenaje
4/6 kW
Es necesario instalar una correa de calefacción eléctrica si el agua no puede drenarse en climas fríos, incluso si el
orificio grande de drenaje se ha abierto.
Se sugiere emplazar la unidad con el calentador eléctrico base.
PRECAUCIÓN
Orificio de drenaje
6.4 Requisitos de espacio para la instalación
6.4.1 En caso de instalación apilada
1) En caso de que existan obstáculos frente a la salida
de aire.
2) En caso de que existan obstáculos frente a la entrada
de aire.
≥200mm
≥200mm
≥500mm
A
≥500mm
≥300mm
Fig: 6-6
Unidad
A(mm)
4~16kW ≥2000
NOTA
Es necesario instalar el conjunto de la tubería de conexión de salida del agua si una unidad está montada encima de
otra para evitar que el el flujo de condensado pase al intercambiador de calor.
6.4.2 En el caso de instalación de múltiples filas
1) En el caso de instalar una unidad por fila.
Orificio de drenaje
Fig: 6-5
Este orificio de drenaje está cubierto por un
tapón de goma. Si el orificio de drenaje
pequeño no puede cumplir con los requisitos
del drenaje, se puede utilizar el orificio de
drenaje grande al mismo tiempo.
8/10/12/14/16 kW
