OMNIA S 3.2
ATENCIÓN
Cuando la unidad no haya estado funcionando durante mucho tiempo, asegúrese de que la unidad permanezca conectada a la alimenta-
ción en todo momento. Si desea cortar la alimentación, el agua de la unidad interior deber drenarse para evitar que la bomba y el sistema
de tuberías se dañen debido a la congelación.
• La unidad podría descargar agua por la válvula de seguridad de agua.
• La calidad del agua debe cumplir con las directivas CE EN 98/83.
• Las condiciones detalladas de la calidad del agua están disponibles en las Directivas CE EN 98/83.
7.5.6 Aislamiento de las tuberías de agua
El circuito de agua completo, incluidas todas las tuberías, debe aislarse para evitar la condensación durante el funcionamiento en refrigeración y la reducción de la
capacidad de calefacción y refrigeración, así como para prevenir la congelación de las tuberías de agua exteriores durante el invierno. El material aislante debe tener
al menos una resistencia al fuego de clasificación B1 y cumplir con toda la legislación aplicable. El espesor de los materiales de aislamiento debe ser de al menos
13mm con conductividad térmica de 0,039 W/mK para evitar la congelación de la tubería de agua exterior.
Si la temperatura ambiente exterior es superior a 30°C y la humedad es superior al 80% de humedad relativa, el espesor de los materiales de sellado debe ser de al
menos 20mm para evitar la condensación en la superficie del aislante.
7.6 Conexiones eléctricas
7.6.1 Datos eléctricos
Tabla. 5 - Datos eléctricos
Unidad interior MOD.
10 16 16T
Potencia absorbida " 220-240V 50 Hz 220-240V 50 Hz 380-415 3+N+PE 50 Hz
Corriente máxima absorbida A 13 13 10
Interruptor automático A 16 16 16
Sección del cable de alimentación mm
2
3x1,5 3x1,5 5x1,5
El cliente debe instalar el interruptor automático.
Cable de comunicación entre la unidad interior
y exterior
MOD.
10 16 16T
Sección cableado (cable apantallado) mm
2
3x0,75

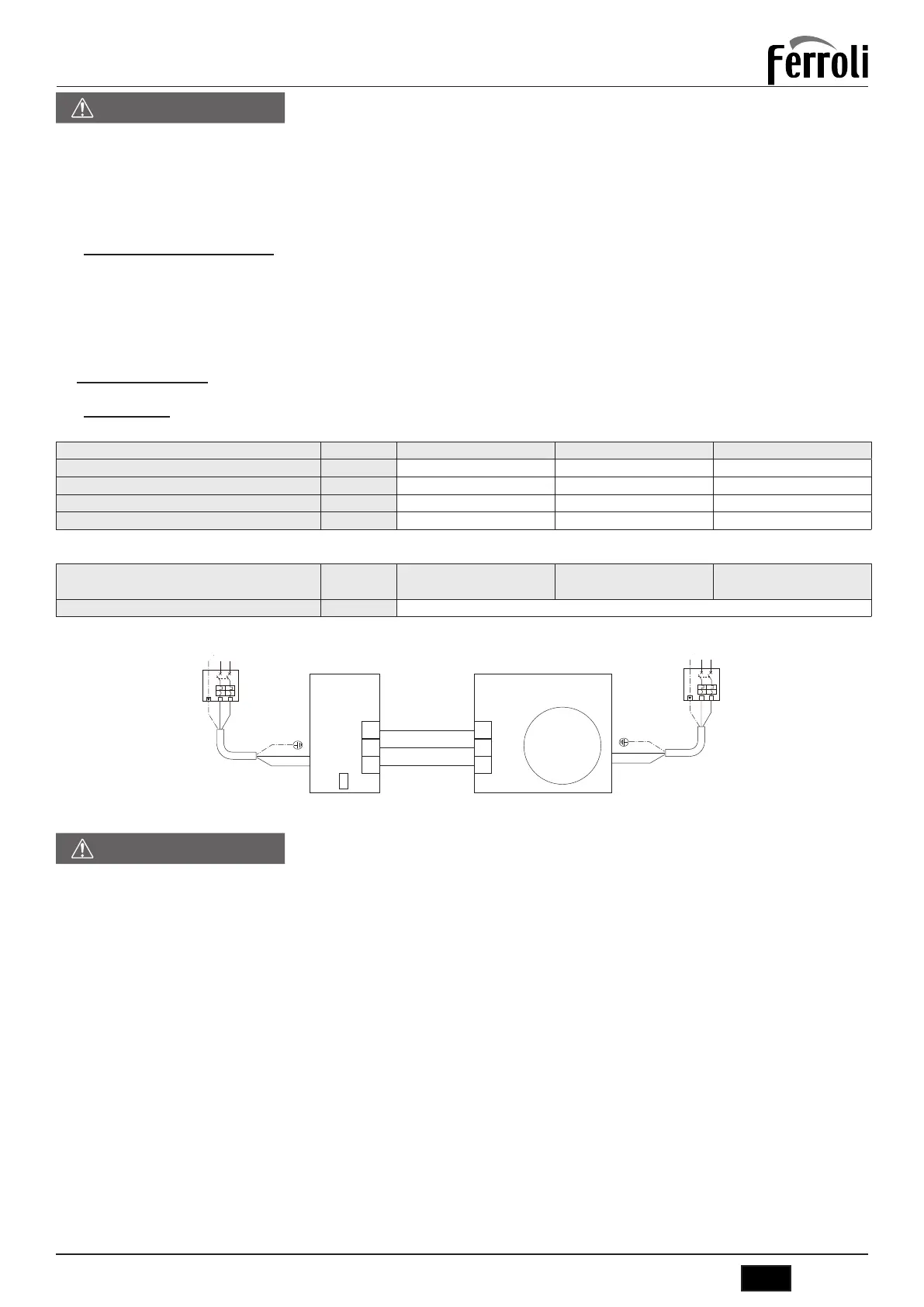

Ejemplo de conexiones de base para un sistema monofásico
P
INDOOR
UNIT
Q
E E
P
OUTDOOR UNIT
Q
CBCB
NN
NN
UNIDAD
INTERIOR
UNIDAD EXTERIOR
ADVERTENCIA
Se debe incorporar en la instalación eléctrica un interruptor principal u otro medio de desconexión, que tenga una
separación de contacto en todos los polos, de acuerdo con las leyes y normativas locales pertinentes.
Apague la fuente de alimentación antes de realizar cualquier conexión.
Utilice únicamente cables de cobre. No apriete nunca los cables agrupados y cerciórese de que no entren en con-
tacto con las tuberías y los bordes afilados. Asegúrese de que no se aplique presión externa a las conexiones de
los terminales.
Todos los cables y componentes en el lugar deben ser instalados por un electricista autorizado y deben cumplir con
las leyes y normativas locales pertinentes.
El cableado en el lugar debe realizarse de acuerdo con el esquema eléctrico suministrado con la unidad y las ins-
trucciones que se indican a continuación. Asegúrese de utilizar un suministro eléctrico específico. Nunca utilice
un suministro eléctrico compartido con otro aparato. Asegúrese de establecer una conexión a tierra. No conecte la
unidad a tierra a una tubería de servicio, a un dispositivo de protección contra sobretensiones ni a la toma de tierra
del teléfono. Una puesta a tierra inadecuada puede causar descargas eléctricas.
Asegúrese de instalar un interruptor de circuito para fallos de puesta a tierra (30 mA). De no hacerlo, podría provo-
car descargas eléctricas.
Asegúrese de instalar los fusibles o interruptores automáticos necesarios.
