Code 3541V991 - Rev. 06 - 10/2022
OMNIA ST 3.2

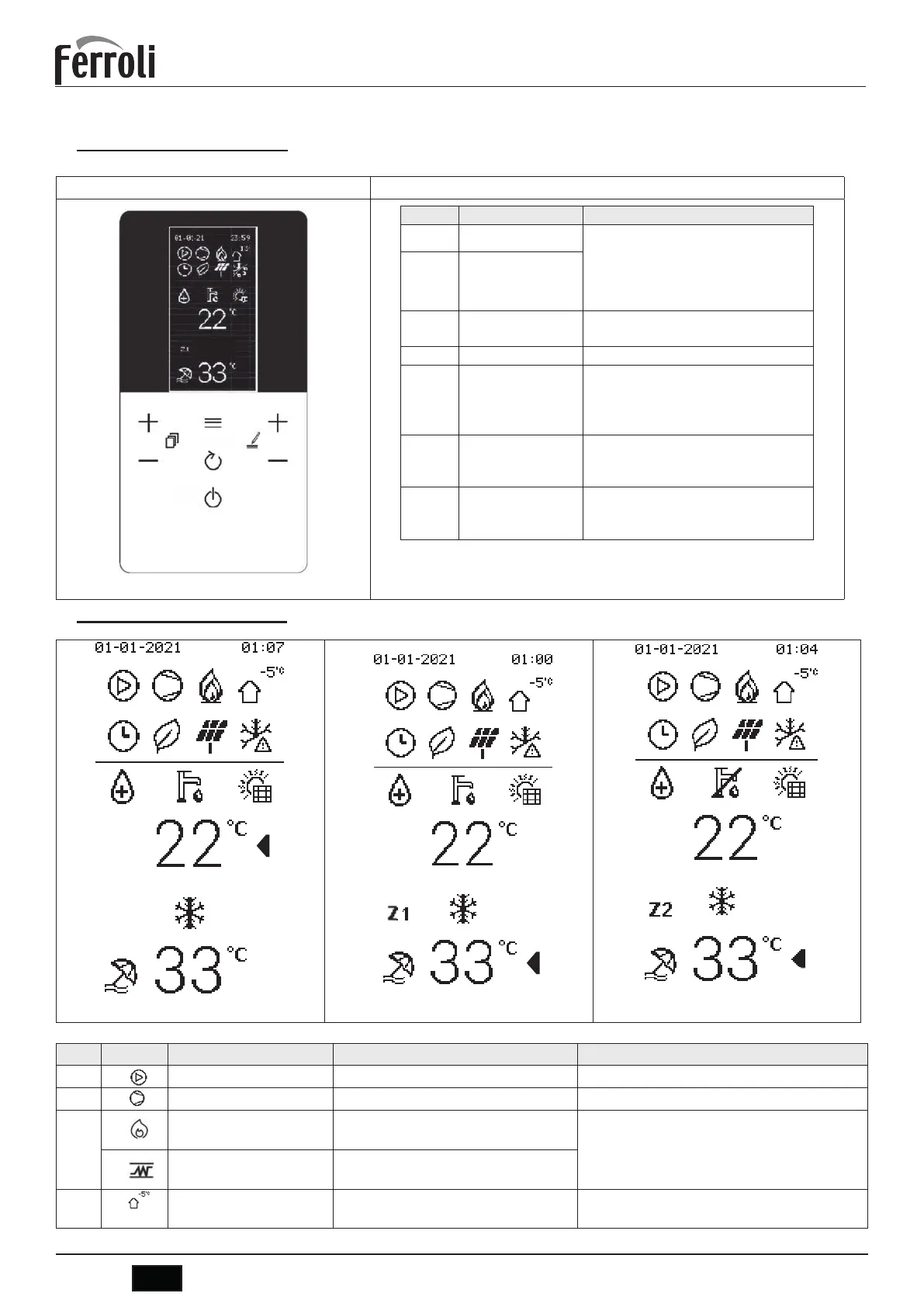

8. BENUTZEROBERFLÄCHE
Die Benutzeroberfläche besteht aus 7 Tasten und einem Display mit Punktmatrix-Technologie.
8.1 Beschreibung der Tastenfunktionen
Benutzeroberfläche Beschreibung der Tastenfunktionen
SW1
SW5
SW2
SW3
SW4
SW6
SW7
Abb. 37 -
ID Taste Funktion Funktionelle Details
SW1 AUFWÄRTS Auf MAIN wählt/scrollt sie aufwärts/abwärts zwi-
schen BWW – ANLAGE oder BWW – ANL. Z1
-ANL. Z2, wenn die 2. Zone freigegeben ist
Im Inneren des Menüs scrollt sie die Menüzeilen
aufwärts/abwärts
SW2 ABWÄRTS
SW3 MENÜ/BESTÄTIGUNG Zugriff auf das Hauptmenü und Bestätigung des
ggf. geänderten Parameterwerts
SW4 ZURÜCK Rückkehr zur vorherigen Bildschirmseite
SW5 OFF Abschaltung
-kurzer Druck – schaltet BWW oder Z1 oder Z2
je nach Wahl ab
- Druck >5 s schaltet alles ab (ACS-Z1-Z2)
SW6 AUWÄRTS WERT - Erhöht die Sollwerttemperatur BWW-Z1-Z2
- Erhöht den Wert des im Menü gewählten Pa-
rameters
SW7 ABWÄRTS WERT - Verringert die Sollwerttemperatur BWW-Z1-Z2
- Verringert den Wert des im Menü gewählten
Parameters
8.2 Bedeutung der Ikonen des Displays
1 2 3
4
5
6
7
8
10
11
15
14
12
13
9
17
16
18
20
19
Index Ikone Beschreibung Funktion Zusätzliche ANMERKUNGEN
1 Wasserumwälzpumpe Sie aktiviert sich, wenn die Pumpe aktiv ist
2
Verdichter Sie aktiviert sich, wenn der Verdichter aktiv ist
3
Zusätzliche Heizquelle
(Heizkessel)
Sie aktiviert sich, wenn der Heizkessel aktiv ist
Elektrische Zusatzheizung Sie aktiviert sich, wenn die elektrische Zusatzhei-
zung aktiv ist
4
Außentemperatur Sie ermöglicht die Visualisierung der Außen-
lufttemperatur.
