Réf. 3541V991 - Rév. 06 - 10/2022

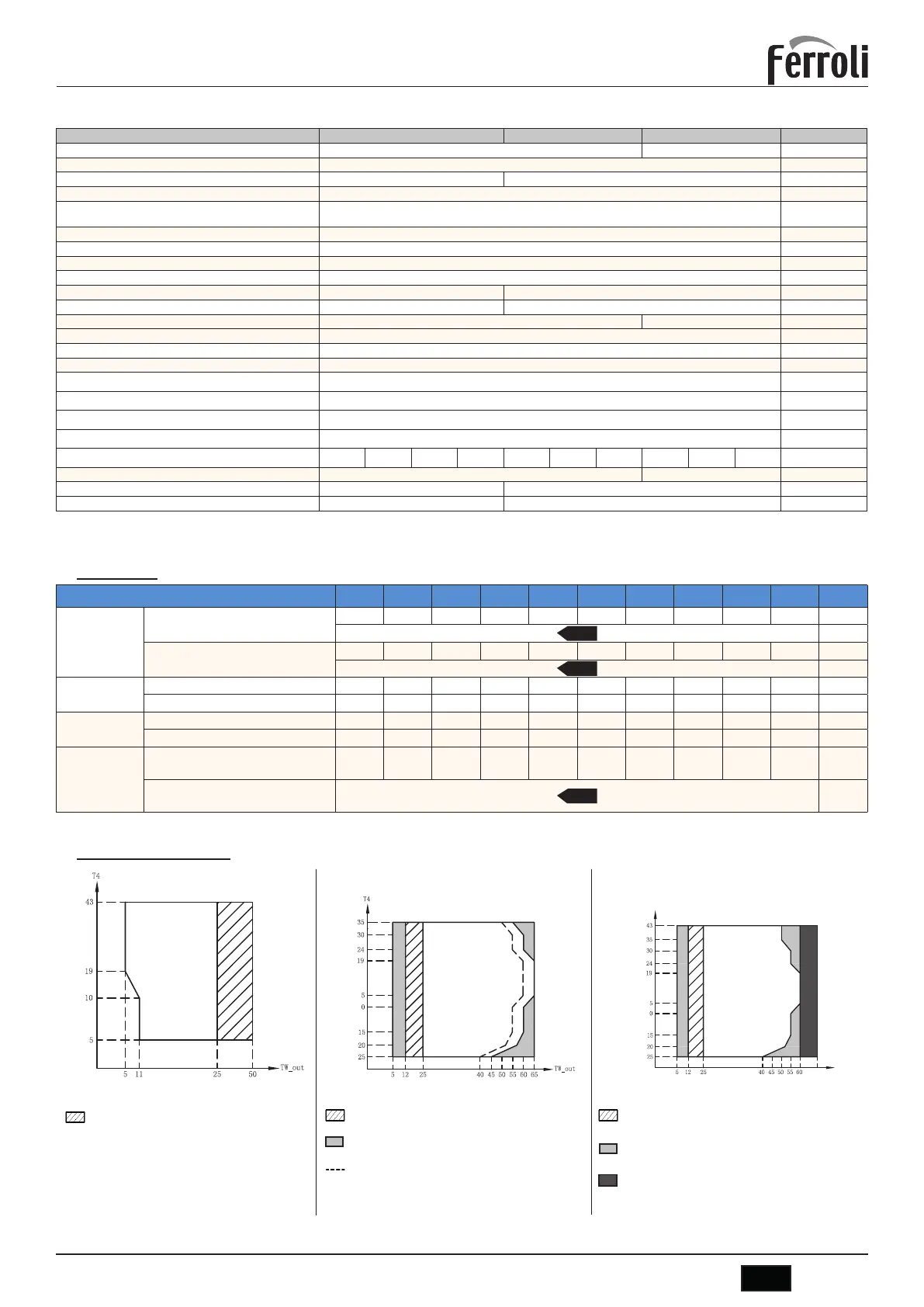

OMNIA ST 3.2
Données techniques de l'unité intérieure 10 16 16T UM
Alimentation électrique 230V ~ 50 Hz 400V ~ 3N 50 Hz V-ph-Hz
Type d'échangeur plaques inox soudobrasées -
Type de pompe
Circulateur électronique (8 mce) Circulateur électronique (9 mce)
-
Volume vase d’expansion système 10 l
Étalonnage soupape de sécurité
de l’eau du système
3 bar
Raccords hydrauliques système 1” GAZ M -
Raccords hydrauliques ECS 3/4” GAZ M -
Raccords frigoriques / ligne du liquide *** 3/8” SAE / Ø 9,52 -
Raccords frigoriques / ligne du gaz 5/8” SAE / Ø 15,88 -
Contenu minimal eau système 15 25 l
Volume ballon ECS 190 240 l
Réch. électrique système 3 6 kW
Réch. électrique ballon ECS (accessoire) 1,5 kW
Volume vase d’expansion ECS (accessoire) 8 l
Étalonnage soupape de sécurité de l’eau du ballon ECS
9 bar
Température système (min-max)
5 - 65
°C
Pression système (min-max)
1 - 3
bar
Température ECS (min-max)
5 - 70
°C
Pression ECS (min-max)
1 - 7
bar
SWL - Niveau de puissance acoustique Unité intérieure
42 42 42 42 43 43 43 43 43 43
dB(A)
Courant maxi absorbé
14 10
A
Poids net
(min-max) ****
192 / 218 224 / 250
kg
Poids en charge
(min-max) ****
384 / 428 466 / 510
kg
*** Pour association avec unités extérieures mod. 4-6, une réduction de 3/8” SAE à 1/4” SAE est fournie pour la ligne du liquide Ø 6,35.
**** min =le poids fait référence à l’unité de base sans accessoires / max = le poids fait référence à l’unité de base avec les accessoires réservoir d'inertie et kit 2 zones
3.2 Données ERP
Modèle 4 6 8 10 12 14 16 12T 14T 16T UM
Classe d’efficacité
en chauffage
basse température (eau produite 35°C)
191 195 205 204 189 185 182 189 185 182 ηs (%)
A+++
classe
moyenne température (eau produite 55°C)
129 138 131 136 135 135 133 135 135 133 ηs (%)
A++
classe
SCOP
basse température (eau produite 35°C) 485 495 521 519 481 472 462 481 472 462 W/W
moyenne température (eau produite 55°C) 331 352 336 349 345 347 341 345 347 341 W/W
SEER
eau produite 7°C 499 534 583 598 489 486 469 486 483 467 W/W
eau produite 18°C 777 821 895 878 710 690 675 704 685 671 W/W
ECS
Profil de charge déclaré production eau
chaude sanitaire (ECS)
L L L L XL XL XL XL XL XL -
Classe d’efficacité énergétique production
eau chaude sanitaire (ECS)
A+
classe
3.3 limites de fonctionnement
Avec IBH (réch. éclectrique système) / TBH (réch. élec-
trique ECS) installés.
Avec TBH (réch. électrique ECS) installé.
Avec IBH (réch. électrique système) installé.
Plage de fonctionnement avec pompe à cha-
leur avec limitation et protections possibles.
Plage de fonctionnement avec pompe à chaleur
avec limitation et protections possibles.
Plage de fonctionnement avec pompe à chaleur
avec limitation et protections possibles.
Ligne maximale température eau d’entrée pour
fonctionnement pompe à chaleur.
TA
Température eau produite °CTempérature eau produite °C
Température air extérieur °C
Température air extérieur °C
MODE ECSMODE CHAUFFAGE
Température ECS °C
Température air extérieur °C
MODE RAFRAÎCHISSEMENT
