Cód. 3541V941 - Rev. 03 - 04/2022
OMNIA S 3.2

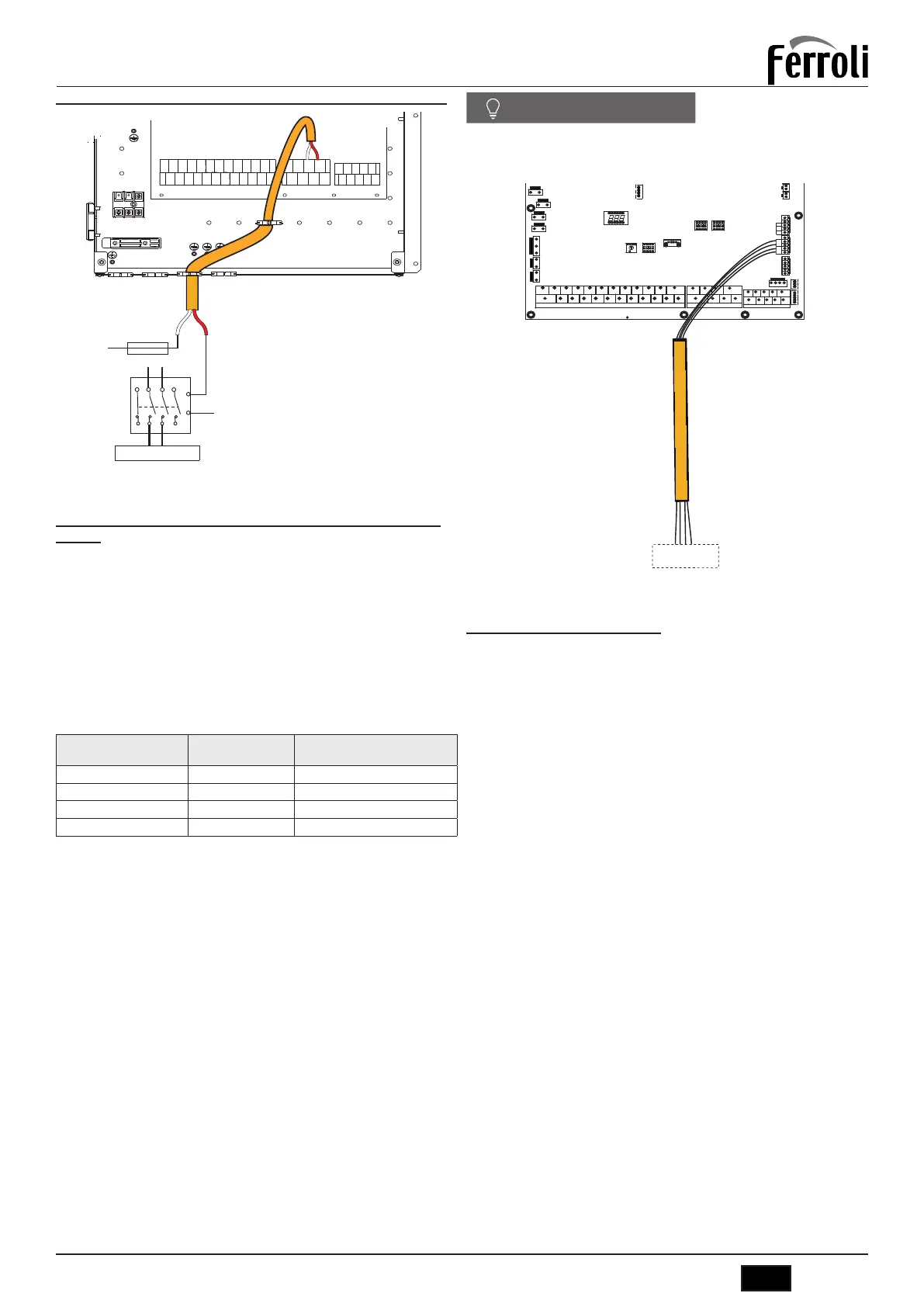

AHS1, AHS2 - Control de una fuente de calor adicional (CALDERA A GAS)
KM6
FUSE
Power supply
7 5 3 1
A1
A2
2 4 6 8
L
N
Additional heat source
91 02
18
CN11
1
2
3
4
5
6
7
8
9
10
CN7 CN30
27 28
1 2 3 4 5 6 7
8
9 1011 12
13 14 15
16
17 21
22
23
24
g. 35 -
EVU-SG Entradas digitales para entrada fotovoltaica y smart grid de red
eléctrica
Si las entradas digitales para entrada fotovoltaica y smart grid de red eléctrica se
habilitan mediante el parámetro 15.2 (consulte "9.1.1 Acceso al menú de servicio
(for serviceman)" en la página 180) y están activos, tienen prioridad sobre los
ajustes de la interfaz de usuario.
Entradas digitales no habilitadas (predeterminado)
Configurar par. 15.2 = 0
Entradas digitales habilitadas
Configurar par. 15.2 = 1
EVU
(entrada fotovoltaica)
SG
(entrada smart grid)
Estado funcionam.
Cerrado Abierto Funcionamiento fotovoltaico
Cerrado Cerrado Funcionamiento fotovoltaico
Abierto Cerrado Funcionamiento normal
Abierto Abierto Funcionamiento smart grid
• Funcionamiento fotovoltaico
El punto de consigna del depósito de ACS se ajusta a 70 °C para almacenar la
energía disponible de los paneles fotovoltaicos.
La bomba de calor y el calentador eléctrico de ACS (TBH) se utilizan para satisfa-
cer esta demanda de ACS a 70 °C.
Si la bomba de calor está funcionando para dar servicio a la instalación, continúa
haciéndolo y solo se utiliza el calentador eléctrico de ACS (TBH) para satisfacer
la demanda de ACS. Si la bomba de calor no funciona para dar servicio a la ins-
talación, se activa junto con el calentador eléctrico de ACS (TBH) para satisfacer
la demanda de ACS.
• Funcionamiento normal
En este caso, el sistema funciona normalmente según los parámetros estable-
cidos
• Funcionamiento smart grid
Esta operación suele estar condicionada a una solicitud de smart grid por parte de
la red eléctrica, que esencialmente informa al sistema de que la potencia que se
puede entregar está disminuyendo (por ejemplo, en el caso de las instalaciones
de producción de electricidad que utilizan campos eólicos o fotovoltaicos).
La bomba de calor ya no está disponible para calentar el depósito de ACS y
puede hacer funcionar el sistema en modo de refrigeración o calefacción durante
un tiempo definido (ajustable mediante parámetros), tras lo cual se desconecta.
NOTA
Si solo se va a utilizar la entrada fotovoltaica puente SG
Si solo se va a utilizar la entrada de smart sin puente EVU
SMART GRID
92 03
32
25 26 27 28
31
7
11 21
9 01
18
8
7
5
4222 32
1 2
13
3
4
6
2014 15 17 1916 21
6 8 9
10
5
CN4
CN22
S3
DIS1
CN1
CN2
CN15
CN18
S2
CN42
S1
S4
CN11 CN7
CN17
CN19
CN30
CN35
CN14
CN31
CN36
CN25
CN29
CN40
CN41
CL COM HTEVU SG
g. 36 -
Sondas de temperaturas adicionales
Es posible que se necesiten sensores de temperatura adicionales (disponibles
como accesorios) para gestionar otros elementos del sistema.
Las sondas deben conectarse a la tarjeta hidrónica de la bomba de calor (consulte
"7.6.5 Tarjeta hidrónica" en la página 164).
Consulte las instrucciones suministradas con el accesorio para su instalación.
Para conocer los parámetros que deben configurarse, consulte "9.1.1 Acceso al
menú de servicio (for serviceman)" en la página 180.
Sonda Tbt1 (sonda de temperatura del agua del depósito de la instalación)
Configurar par. 15.4=1
Sonda Tw2 (sonda de temperatura del agua mezclada enviada a la zona 2)
Configurar par. 15.3=1
Sonda Tsolar (sonda de temperatura del panel solar térmico)
Configurar par. 15.7=1
