195
ES
Cód. 3541V941 - Rev. 03 - 04/2022
OMNIA S 3.2

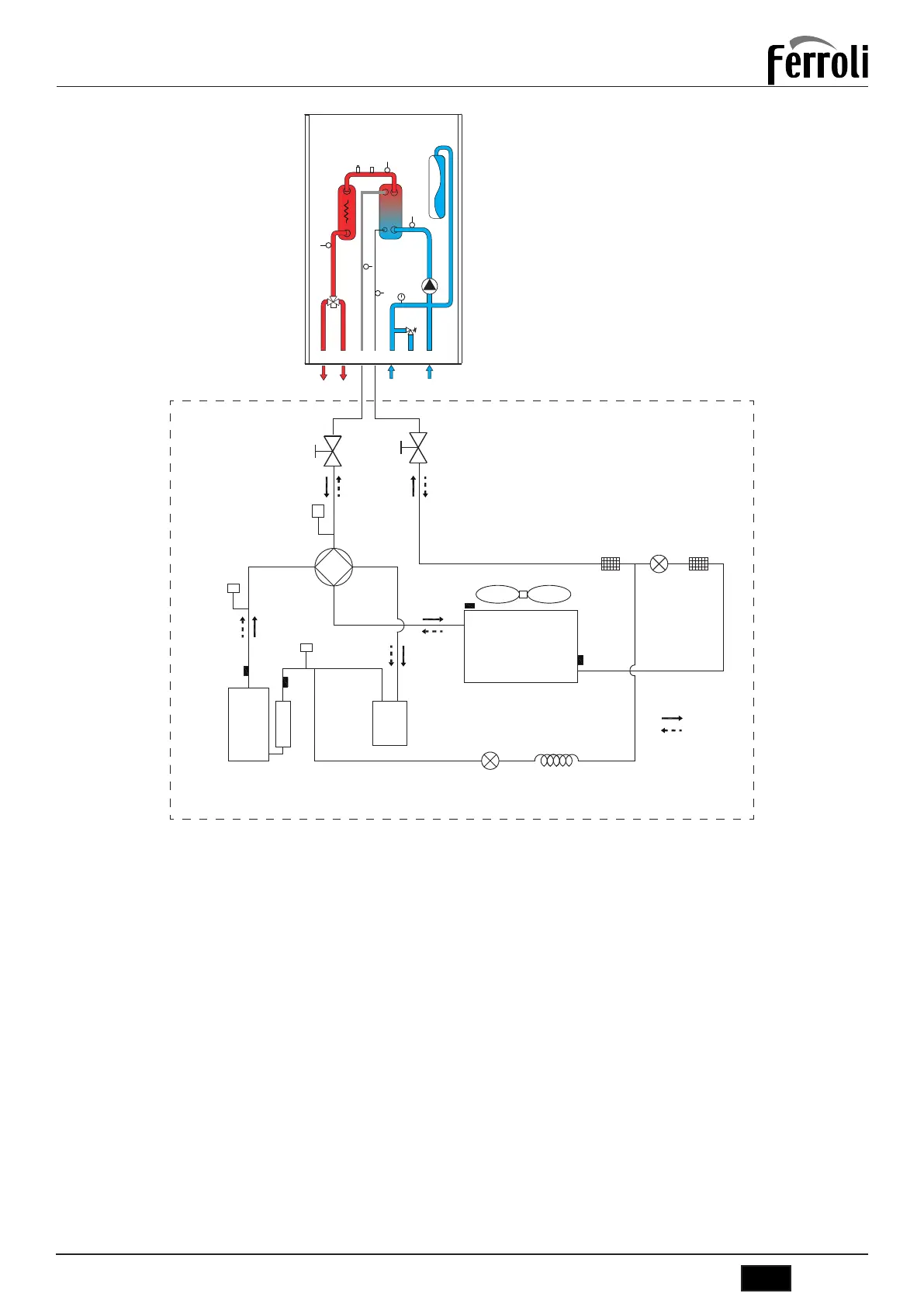

14. ESQUEMA FRIGORÍFICO
LP
HP
Cooling
Heating
56
SV1
14
8
G
L
10
E12
E11
E15
E13
E14
E17
E8
E1
E3
E6
E4
E10
E7
E5
E7
E9
E16
E2
11
9
IBH SP
TW_in
T1
TW_out
T2B
T2
145
Pi
36
FL
Unidad exterior
Unidad interior
g. 41 -
LEYENDA
UNIDAD EXTERIOR
E1 Compresor
E2 Válvula de 4 vías
E3 Separador gas-líquido
E4 Intercambiador de calor lado aire
E5 Válvula de expansión electrónica
E6 Válvula electromagnética de unidireccional
E7 Filtro
E8 Sensor de temperatura de descarga
E9 Sensor de temperatura exterior
E10 Sonda intercambiador exterior
E11 Válvula de parada (gas)
E12 Válvula de parada (líquido)
E13 Presostato de alta presión
E14 Interruptor de baja presión
E15 Sensor de presión
E16 Capilaridad
E17 Sensor de temperatura de aspiración
UNIDAD INTERIOR
8 Salida instalación
9 Salida agua sanitaria
10 Entrada agua sanitaria
11 Entrada instalación
14 Válvula de seguridad
36 Válvula de purga de aire automática
56 Vaso de expansión
145 Manómetro agua
FL Flujostato
G Línea de gas
IBH Resistencia eléctrico instalación
L Línea de líquido
Pi Circulador agua
SP Intercambiador de calor de placas
SV1 Válvula desviadora
T1 Sonda de temperatura agua salida bomba de calor
T2 Sonda de temperatura refrigerante líquido bomba de calor
T2B Sonda de temperatura gas refrigerante bomba de calor
TW_in Sonda de temperatura agua entada intercambiador de placas
TW_out Sonda de temperatura agua salida intercambiador de placas
