OMNIA S 3.2
9. PUESTA EN MARCHA Y CONFIGURACIÓN
La unidad debe ser configurada por el instalador según el ambiente de instalación (clima externo, opciones instaladas, etc.) y la experiencia del usuario.

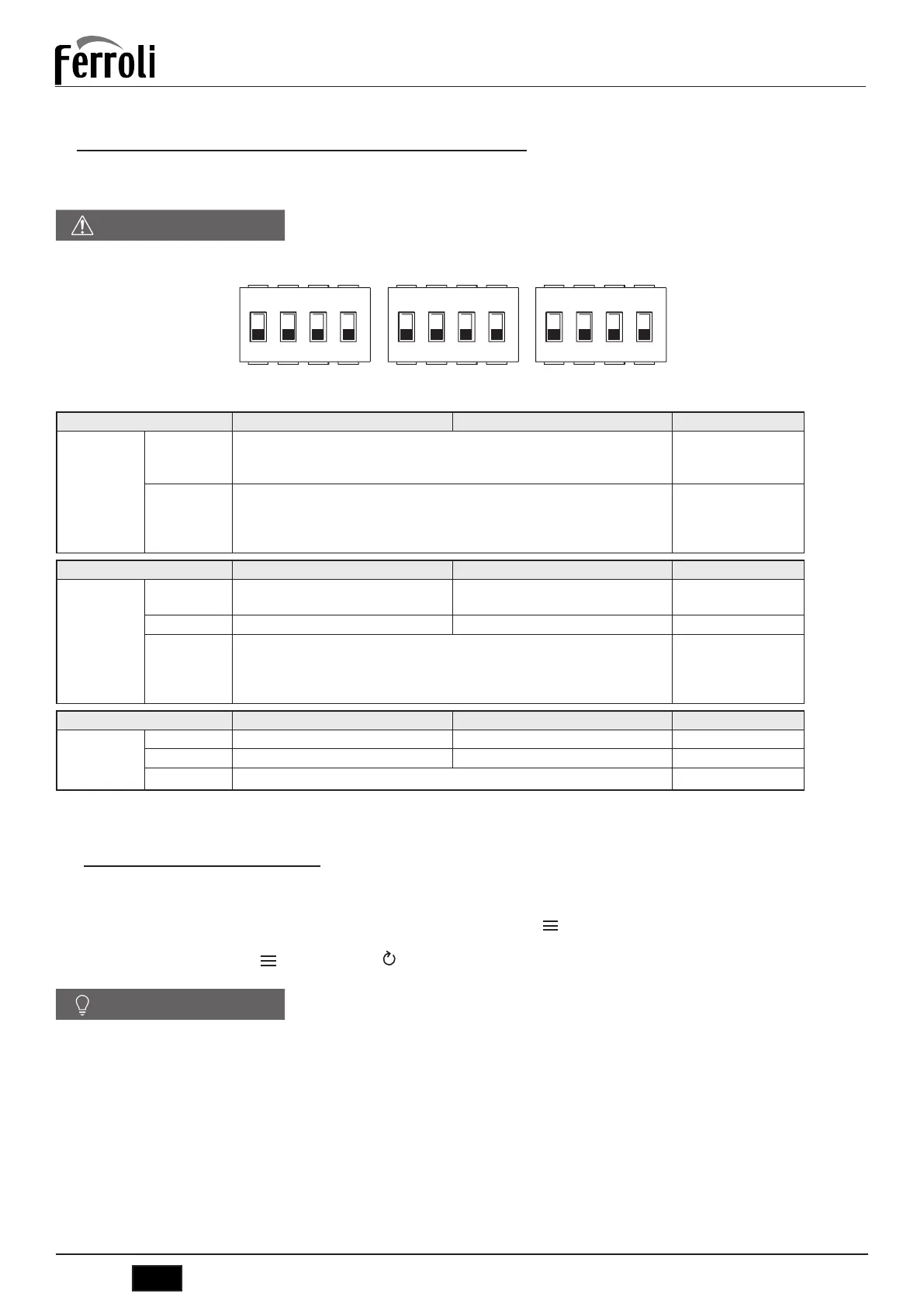

9.1 Conguración del interruptor DIP de la tarjeta hidrónica de la unidad interior
El interruptor DIP S1, S2 se encuentra en la tarjeta hidráulica electrónica de la unidad interior (consulte "fig. 21 - Tarjeta hidrónica" en la página 164) y permite con-
figurar la instalación del termistor de la fuente de calefacción adicional, de la instalación del segundo calentador eléctrico de la instalación de respaldo interior, etc.
ADVERTENCIA
Apague el suministro eléctrico antes de abrir el panel de servicio del cuadro eléctrico y de realizar cambios en los ajustes de los interruptores DIP.
43
Temperature curves for cooling mode
DIP switch S1,S2 is located on the indoor unit main control board (see "8.3.1 main control board of indoor unit
") and allows
configuration of additional heating source thermistor installation, the second inner backup heater installation, etc.
Switch off the power supply before opening the switch box service panel and making any changes to the DIP switch
settings.
WARNING
9.2.1 Function setting
9.2 DIP switch settings overview
T4C1
T4C2
T1SETC
2
T1SETC1
T4
The automatic setting curve
The automatic setting curve is the ninth curve,the ninth curve can be set as following:
State:In the setting the wired controller, if T4C2<T4C1,then exchange their value; if T1SETC1<T1SETC2, then
exchange their value.
1 2 3 4 1 2 3 4
S1 S2
ONOFF
1 2 3 4
S4
T4 - 10≤ T4＜15 15≤ T4＜22 22≤ T4＜30 30≤ T4
1- T1S 16 11 8 5
2- T1S 17 12 9 6
3- T1S 18 13 10 7
4- T1S 19 14 11 8
5- T1S 20 15 12 9
6- T1S 21 16 13 10
7- T1S 22 17 14 11
8- T1S 23 18 15 12
T4 - 10≤ T4＜15 15≤ T4＜22 22≤ T4＜30 30≤ T4
1- T1S 20 18 17 16
2- T1S 21 19 18 17
3- T1S 22 20 19 17
4- T1S 23 21 19 18
5- T1S 24 21 20 18
6- T1S 24 22 20 19
7- T1S 25 22 21 19
8- T1S 25 23 21 20
DIP switch ON=1 OFF=0 Ajustes de fábrica
S1
1/2
0/0 = 3kW IBH (control de una etapa)
0/1 = 6kW IBH (control de dos etapas)
1/1 = 9kW IBH (control de tres etapas)
OFF/OFF
3/4
0/0 = Sin IBH y AHS
1/0 = Con IBH
0/1 = Con AHS para modo calefacción
1/1 = Con AHS para modo calefacción y modo ACS
ON/OFF
DIP switch ON=1 OFF=0 Ajustes de fábrica
S2
1
El arranque del bombeo después de seis
horas no será válido
El arranque del bombeo después de seis
horas será válido
OFF
2 sin TBH con TBH ON *
3/4
0/0 = bomba de velocidad variable, altura de elevación máxima: 8,5 m (GRUNDFOS)
0/1 = bomba de velocidad constante (WILO)
1/0 = bomba de velocidad variable, altura de elevación máxima: 10,5 m (GRUNDFOS)
1/1 = bomba de velocidad variable, altura de elevación máxima: 9,0 m (WILO)
ON/ON
DIP switch ON=1 OFF=0 Ajustes de fábrica
S4
1 Reservado Reservado OFF
2 Reservado Reservado OFF
3/4 Reservado OFF/OFF
NOTA
* : configurar en OFF si está instalada la resistencia eléctrica del depósito ACS.
9.1.1 Acceso al menú de servicio (for serviceman)
EL ACCESO AL MENÚ DE SERVICIO Y LA MODIFICACIÓN DE LOS PARÁMETROS SOLO PUEDEN SER
REALIZADOS POR PERSONAL CUALIFICADO.
Para acceder al menú de la bomba de calor, seleccione la línea «For serviceman» y pulse la tecla .
Para continuar, hay que introducir la contraseña «1234». Las teclas SW6 y SW7 se utilizan para ajustar el valor de la celda y las teclas SW1 y SW2 se utilizan para
mover la posición. Confirmar con la tecla o anular con la tecla .
NOTA
Cuando se accede al menú de servicio, las funciones «CALEFACCIÓN/REFRIGERACIÓN y ACS» están forzadas en OFF.
Al salir del menú de servicio, las funciones “CALEFACCIÓN / REFRIGERACIÓN y ACS” deben ser reactivadas manualmente.
El menú está estructurado en varios niveles, como se muestra en la siguiente tabla.
