Ferroli OMNIA UE 3.2 User Manual

21
IT
Cod. 3541V991 - Rev. 06 - 10/2022
OMNIA ST 3.2
4. DATI DIMENSIONALI E FISICI
H1
H2
H3
595
700
400
387
35
164
135
104
104
180**
35
36
28
49 60 60 557575 7575
L
G89 8.1
11
11.1
3
10
Vista laterale
Vista posteriore
Vista frontale
Vista dall’alto
Mod. 10 16 16T UM
H1 1860 2110 mm
H2
1842 2092
mm
H3 1832 2082 mm
NOTE
I valori H1, H2, H3 si riferiscono alla posizione dei piedi completamente avvitati.
L’altezza della regolazione dei piedi = 0 / + 15mm

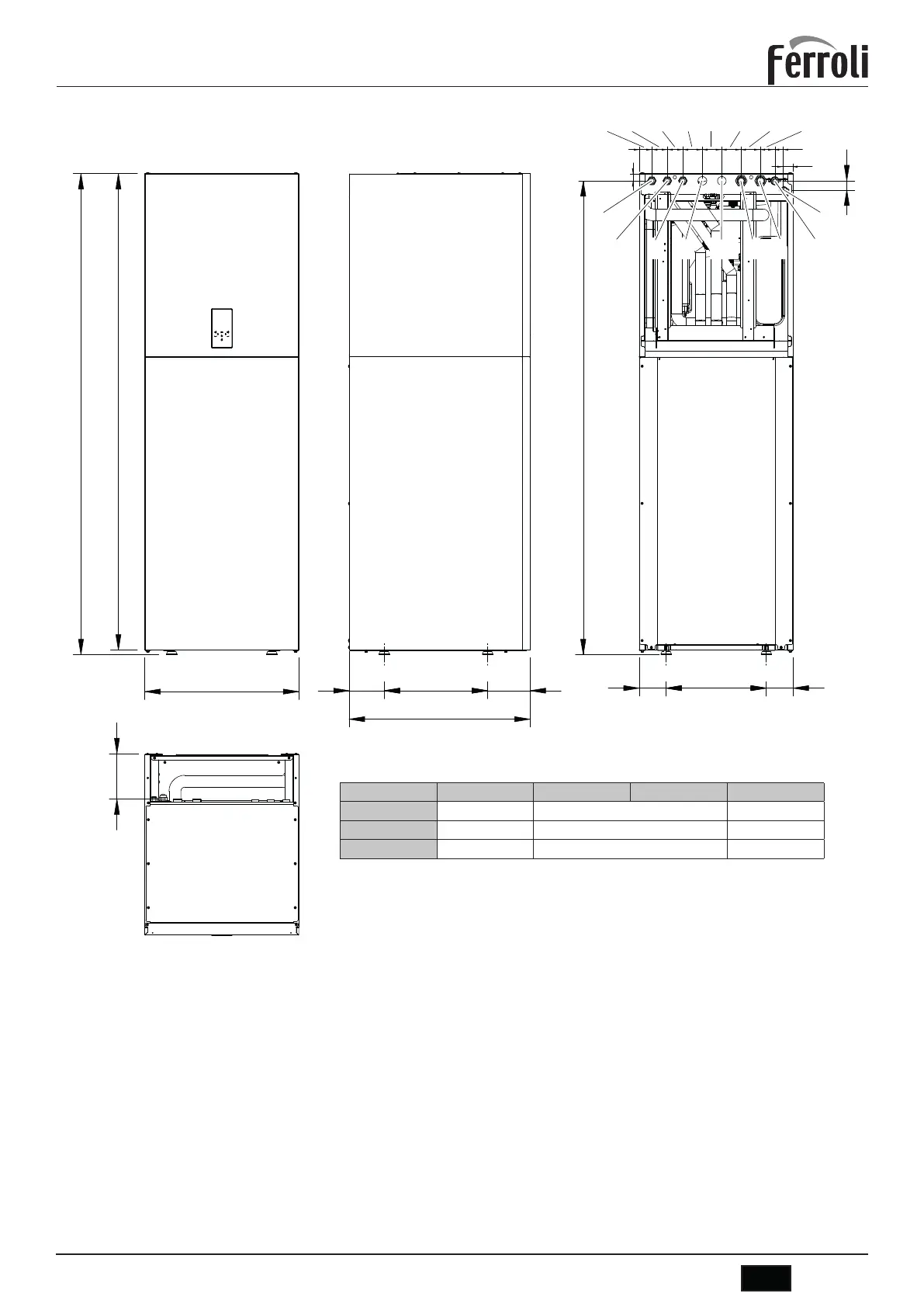

fig. 3 - dati dimensionali e connessioni
LEGENDA
3 Tubo ricircolo ACS
8 Uscita impianto - Ø 1” M
8.1 Uscita impianto per zona 2 / al pannello solare - Ø 1” M
9 Uscita sanitario - Ø 3/4” M
10 Ingresso sanitario - Ø 3/4” M
11 Ingresso impianto - Ø 1” M
11.1 Ingresso impianto per zona 2 / dal pannello solare - Ø 1” M
145 Manometro acqua
G Linea gas - Ø 15,88 (5/8”)
L* Linea del liquido - Ø 9,52 (3/8”)
Collegamenti elettrici
Aver cura di tener separati cavi di potenza da cavi di segnale. Essendo la parte
posteriore-superiore senza pannello di chiusura è possibile prevederne il posizio-
namento in tutta l’area.
Tubi scarico valvole di sicurezza
Le valvole di sicurezza impianto e ACS sono dotate di tubo di scarico in gomma
flessibile Ø esterno 18mm. E’ possibile prevederne il convogliamento in un unico
tubo di scarico Ø interno 40mm essendo la parte posteriore-superiore senza pan-
nello di chiusura è possibile prevederne il posizionamento in tutta l’area.
* Per abbinamento con unità esterne mod. 4-6 viene fornito una riduzione da 3/8” SAE a 1/4” SAE per linea del liquido Ø 6,35.
** Distanza tra attacchi idraulici e frigoriferi dal punto di appoggio posteriore.
