393
DE
Code 3541V991 - Rev. 06 - 10/2022
OMNIA ST 3.2

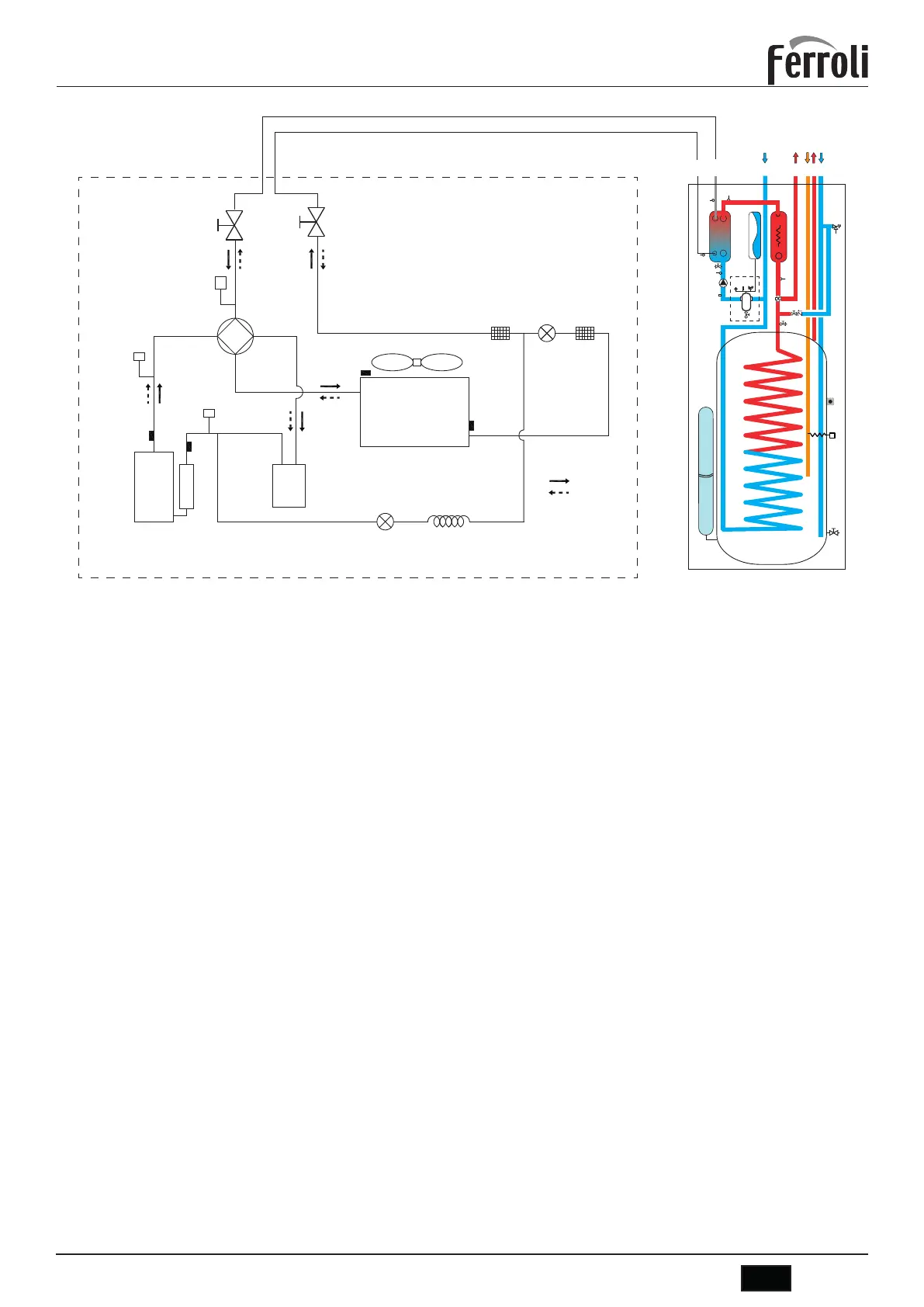

14. SCHALTPLAN DES KÄLTEKREISLAUFS
LP
HP
Cooling
Heating
E12
E11
E15
E13
E14
E17
E8
E1
E3
E6
E4
E10
E7
E5
E7
E9
E16
E2
L
8
11
10
9
IBH
T2
G
L
13
T5
21
T2B
56
14
SP
TW_in
T1
TW_out
SV1
7
6
6
17
22
36
6
MG
145
Pi
3
13.1
6
FL
Außeneinheit
Inneneinheit
Heizung
Kühlung
Abb. 41 -
LEGENDE
AUSSENEINHEIT
E1 Verdichter
E2 4-Wege-Ventil
E3 Gas-Flüssigkeitsabscheider
E4 Luftseitiger Wärmetauscher
E5 Elektronisches Expansionsventil
E6 Elektromagnetisches Rückschlagventil
E7 Filter
E8 Ablasstemperatursensor
E9 Außentemperatursensor
E10 Fühler externer Wärmetauscher
E11 Absperrventil (Gas)
E12 Absperrventil (Flüssigkeit)
E13 Hochdruckwächter
E14 Niederdruckschalter
E15 Drucksensor
E16 Kapillarrohr
E17 Ansaugtemperatursensor
INNENEINHEIT
3 Rohrleitung Warmwasserumwälzung
6 Wasserablassventil
7 Wasserfüllventil
8 Anlagenauslass
9 Warmwasserauslass
10 Warmwassereinlass
11 Anlageneinlass
13 Warmwasserspeicher
13.1 Elektrischer Widerstand Warmwasserspeicher (Zubehör)
14 Sicherheitsventil
17 Rückschlagventil
21 Ausdehnungsgefäß Warmwasserspeicher (Zubehör)
22 Sicherheitsventil Warmwasserspeicher
36 Automatisches Entlüftungsventil
56 Ausdehnungsgefäß
145 Wasserdruckmesser
FL Durchflusswächter
G Gasleitung
IBH Elektrische Zusatzheizung
L Flüssigkeitsleitung
MG Multifunktionales Wassersystem
Pi Wasserumwälzpumpe
SP Plattenwärmetauscher
SV1 Umschaltventil
T1 Wassertemperaturfühler Auslass Wärmepumpe
T2 Temperaturfühler flüssiges Kältemittel Wärmepumpe
T2B Temperaturfühler Kältemittelgas Wärmepumpe
TW_in Wassertemperaturfühler Einlass Plattenwärmetauscher
TW_out Wassertemperaturfühler Auslass Plattenwärmetauscher
