OMNIA ST 3.2

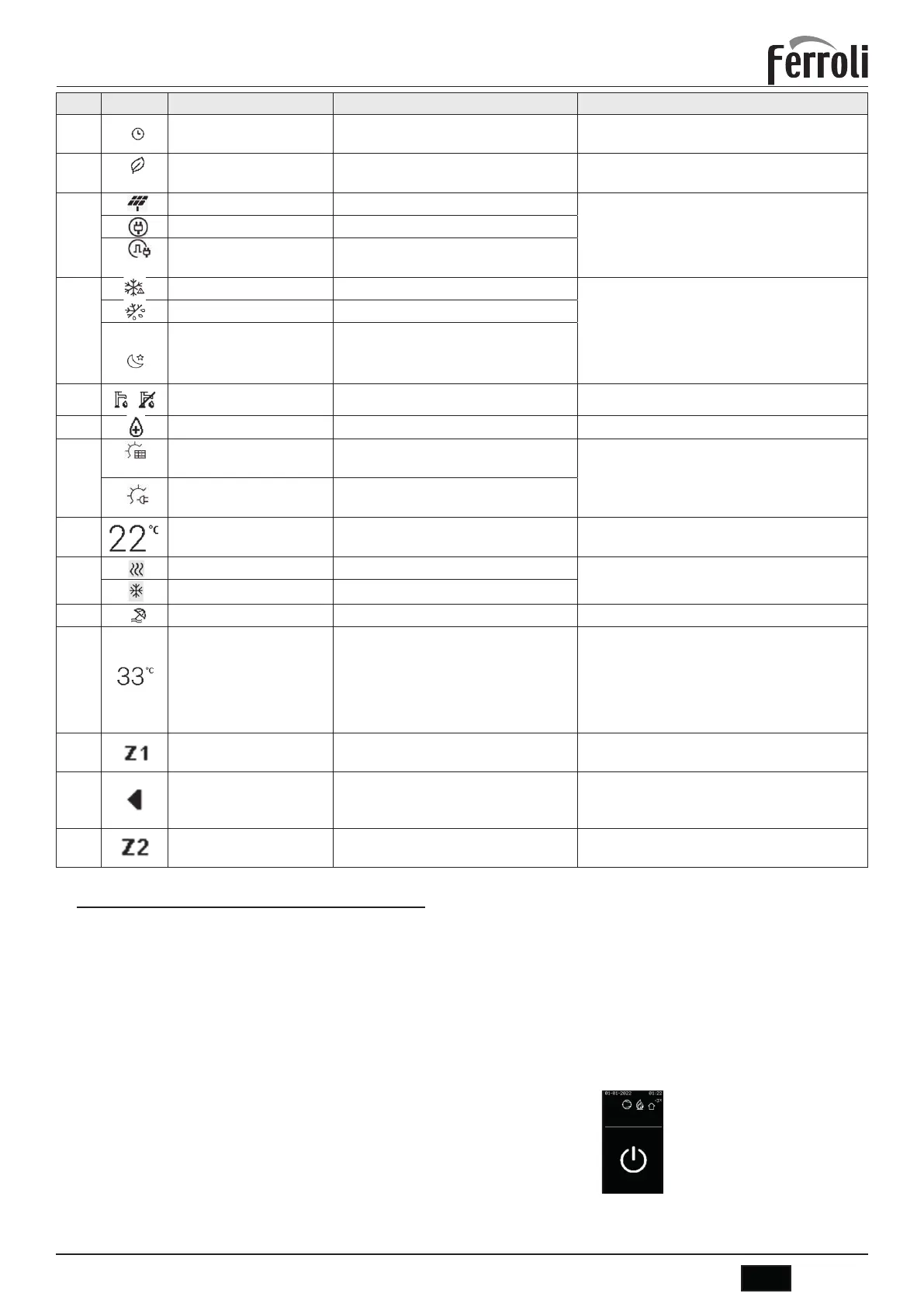

Index Ikone Beschreibung Funktion Zusätzliche ANMERKUNGEN
5 Timer Sie aktiviert sich, wenn eine der Timer-Funktionen
aktiv ist
-
6
Funktion Eco Sie aktiviert sich, wenn die Funktion ECO aktiv ist Sie kann 24 Stunden am Tag oder auf der Basis geplanter
Ereignisse aktiv sein.
7 PV Photovoltaik Sie aktiviert sich, wenn in-dig FV=geschlossen Sie erscheinen, wenn die Funktion Smart Grid freigegeben
ist. Die Ikonen erscheinen auf der Basis des Zustands der
in-dig. EVU und SG Hydronik-Platine.
Smart Grid SG Sie aktiviert sich, wenn in-dig SG=geschlossen
Maximaler Energieverbrauch Sie erscheint, wenn in-dig EVU und SG = beide
offen.
8
Frostschutz Sie aktiviert sich, wenn der Frostschutz läuft Gemeinsame Position am Display. Erscheinen je nach ak-
tiver Funktion.
Prioritätsindex
Im Falle der Gleichzeitigkeit
1 Froschschutz
2 Abtauung
3 Leiser Modus
Abtauung Sie aktiviert sich, wenn die Abtauung läuft
Leiser Modus Sie aktiviert sich, wenn der leise Modus läuft
9
BWW-Symbol Brauchwarmwassermodus. wenn durchgestrichen = deaktiviert
10
Legionellenschutz Legionellenschutz läuft
11
Solarpaneele Sie aktiviert sich, wenn das solarthermische
Paneel in Betrieb ist
Gemeinsame Position am Display.
Erscheinen je nach aktiver Funktion.
Gleichzeitigkeit ist nicht möglich.
Elektrischer Heizstab Warmwas-
serspeicher
Sie aktiviert sich, wenn der elektrische Heizstab
des Warmwasserspeichers in Betrieb ist.
12 Temper. BWW - Sollwert BWW Sie visualisiert die Temp. Fühler Warmwasserspei-
cher (falls vorhanden)
Sie visualisiert den Sollw. BWW während der Änderung.
Wenn BWW=off, erscheint OFF anstelle der Temperatur.
13
Symbol Heizung Heizmodus aktiv Gemeinsame Position am Display.
Erscheinen je nach aktiver Funktion.
Symbol Kühlung Kühlbetrieb aktiv
14 Modus Urlaub Urlaubszeitraum aktiv
15
- Sollwert Vorlauf
- Sollwert Vorlauf Zone 1
- Sollwert Vorlauf Zone 2
-Sollwert Vorlauf einzige Zone - ohne Z1-Z2 seit-
lich.
-Sollwert Vorlauf Zone 1, wenn a Z1 seitlich hat
-Sollwert Vorlauf Zone 2, wenn a Z2 seitlich hat
Bei Konfiguration von nur einziger Zone ist seitlich Z1/Z2
nicht vorhanden.
Bei Konfiguration als zweifache Zone ist seitlich immer ent-
weder Z1 oder Z2 vorhanden, um anzugeben, auf welche
Zone sich der visualisierte Wert bezieht.
Bei einziger Zone oder Z1 oder Z2=off erscheint OFF
16
Anzeige Zone 1
Erscheint, wenn die Zonenverwaltung freigegeben ist,
und ist immer seitlich des Sollwerts vorhanden (15)
Gibt an , dass der Sollwert Zone 1 visualisiert wird.
Nicht vorhanden, wenn “double zone“ nicht freigegeben ist.
17-18-
19
Anzeige zur Wahl zwischen
BWW-Z1-Z2 zur Änderung des
Sollwerts
Gibt den für die Änderung gewählten Sollwert an Wenn sie seitlich eines Sollwerts erscheint, bedeutet dies,
dass dessen Änderung möglich ist. Kann mit den Tasten
SW1-SW2 verstellt werden
20 Anzeige Zone 2
Erscheint, wenn die Zonenverwaltung freigegeben ist,
und ist immer seitlich des Sollwerts vorhanden (15)
Gibt an , dass der Sollwert Zone 2 visualisiert wird.
Nicht vorhanden, wenn “double zone“ nicht freigegeben ist.
8.3 EINSCHALTEN UND ABSCHALTEN von BWW und ANLAGE
Das Einschalten oder Abschalten (ON/OFF) erfolgt mit der Taste SW5.
Wenn eine Betriebsart abgeschaltet ist, erscheint OFF anstelle der aktuellen Anzeige.
Wenn eine Betriebsart eingeschaltet ist, erscheint die aktuelle Anzeige.
Es bestehen zwei Möglichkeiten des Ein-/Abschaltens: der einzelnen Funktionen oder allgemein.
Einschalten/Abschalten der einzelnen Funktion:
- Wenn BWW gewählt wird und bei Druck von OFF für 1 s, wird nur BWW ein-/abgeschaltet
- Wenn die einzige Zone gewählt wird und bei Druck von OFF für 1 s, wird nur BWW ein-/abgeschaltet
- Wenn Z1 gewählt wird und bei Druck von OFF für 1 s, wird nur Z1 ein-/abgeschaltet
- Wenn Z2 gewählt wird und bei Druck von OFF für 1 s, wird nur Z2 ein-/abgeschaltet
Allgemeines Abschalten:
Das längere Drücken der Taste SW5 für mehr als 3 Sekunden aktiviert oder deaktiviert
den erzwungenen AUS-Zustand. In diesem Zustand sind alle Anforderungen deaktiviert,
während die Schutzfunktionen aktiv bleiben (Frostschutz, Desinfektion-Anti-Legionellen, ...)
