OMNIA ST 3.2
4. DONNÉES DIMENSIONNELLES ET PHYSIQUES
H1
H2
H3
595
700
400
387
35
164
135
104
104
180**
35
36
28
49 60 60 557575 7575
L
G89 8.1
11
11.1
3
10
Vue latérale
Vue arrière
Vue de face
Vue du dessus
Mod. 10 16 16T UM
H1
1860 2110 mm
H2
1842 2092
mm
H3
1832
2082 mm
REMARQUES
Les valeurs H1, H2, H3 font référence à la position des pieds complètement vissés.
Hauteur du réglage des pieds = 0 / + 15mm

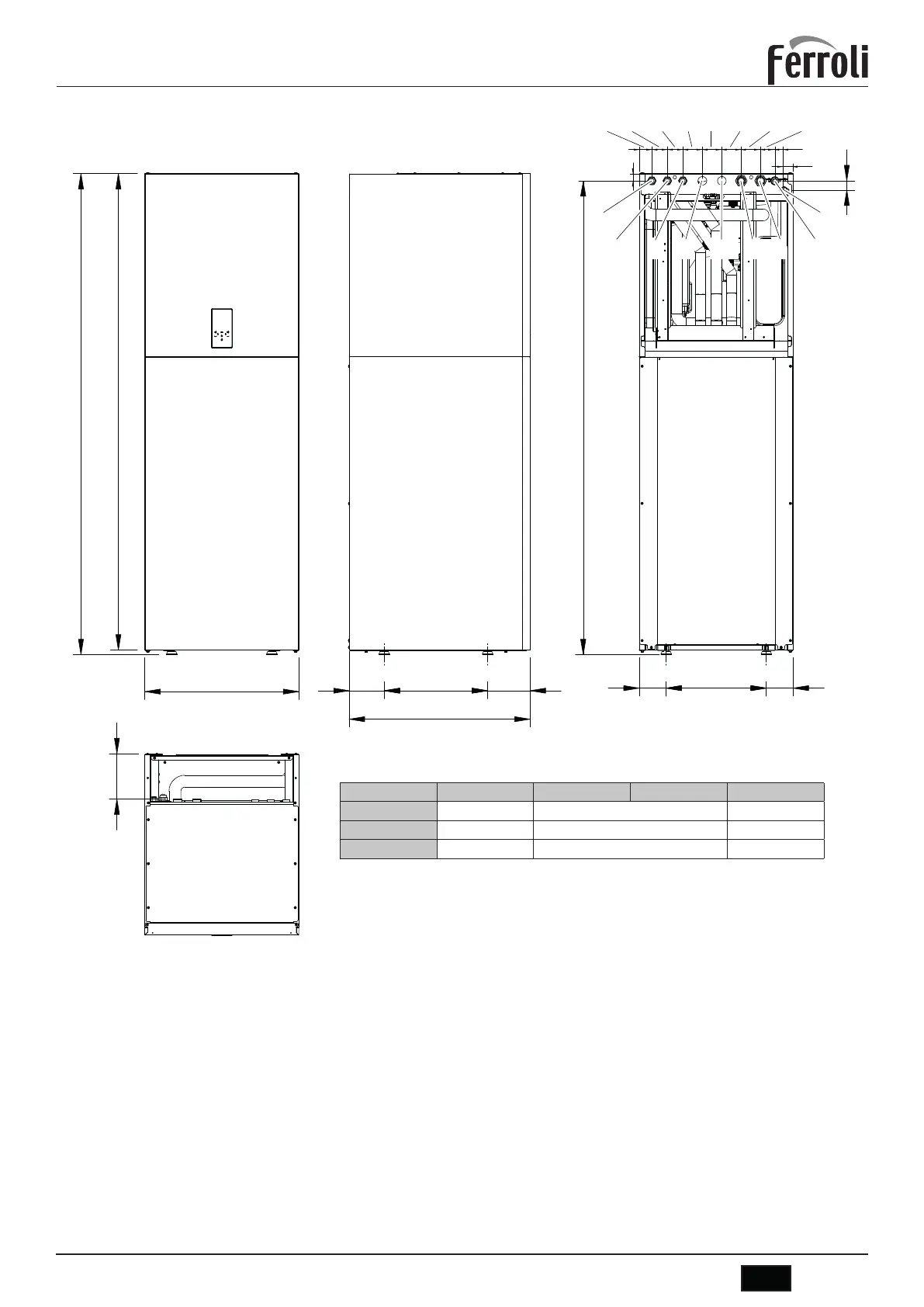

fig. 3 - données dimensionnelles et connexions
LÉGENDE
8 Sortie système - Ø 1”M
8.1 Sortie système pour zone 2 / au panneau solaire - Ø 1” M
9 Sortie eau sanitaire - Ø 3/4 ”M
10 Entrée eau sanitaire - Ø 3/4 ”M
11 Entrée système - Ø 1 ”M
11.1 Entrée système pour zone 2 / depuis panneau solaire - Ø 1”M
145 Manomètre pression d’eau
G Ligne gaz - Ø 15,88 (5/8”)
L* Ligne du liquide - Ø 9,52 (3/8”)
Branchements électriques
Veiller à maintenir séparés les câbles de puissance des câbles de signal. La partie
arrière supérieure étant sans panneau de fermeture, il est possible d’en prévoir le
positionnement dans toute la zone.
Tuyaux d'évacuation soupapes de sécurité
Les soupapes de sécurité système et ECS sont dotées d’un tuyau d'évacuation
en caoutchouc flexible Ø extérieur 18mm. Il est possible de prévoir leur ache-
minement dans un seul tuyau d'évacuation Ø intérieur 40mm ; la partie arrière
supérieure étant sans panneau de fermeture, il est possible d’en prévoir le posi-
tionnement dans toute la zone dans toute la zone.
* Pour association avec unités extérieures mod. 4-6, une réduction de 3/8” SAE à 1/4” SAE est fournie pour la ligne du liquide Ø 6,35.
** Distance entre raccords hydrauliques et frigorifiques à partir du point d’appui arrière.
