153
ES
Cód. 3541V941 - Rev. 03 - 04/2022
OMNIA S 3.2

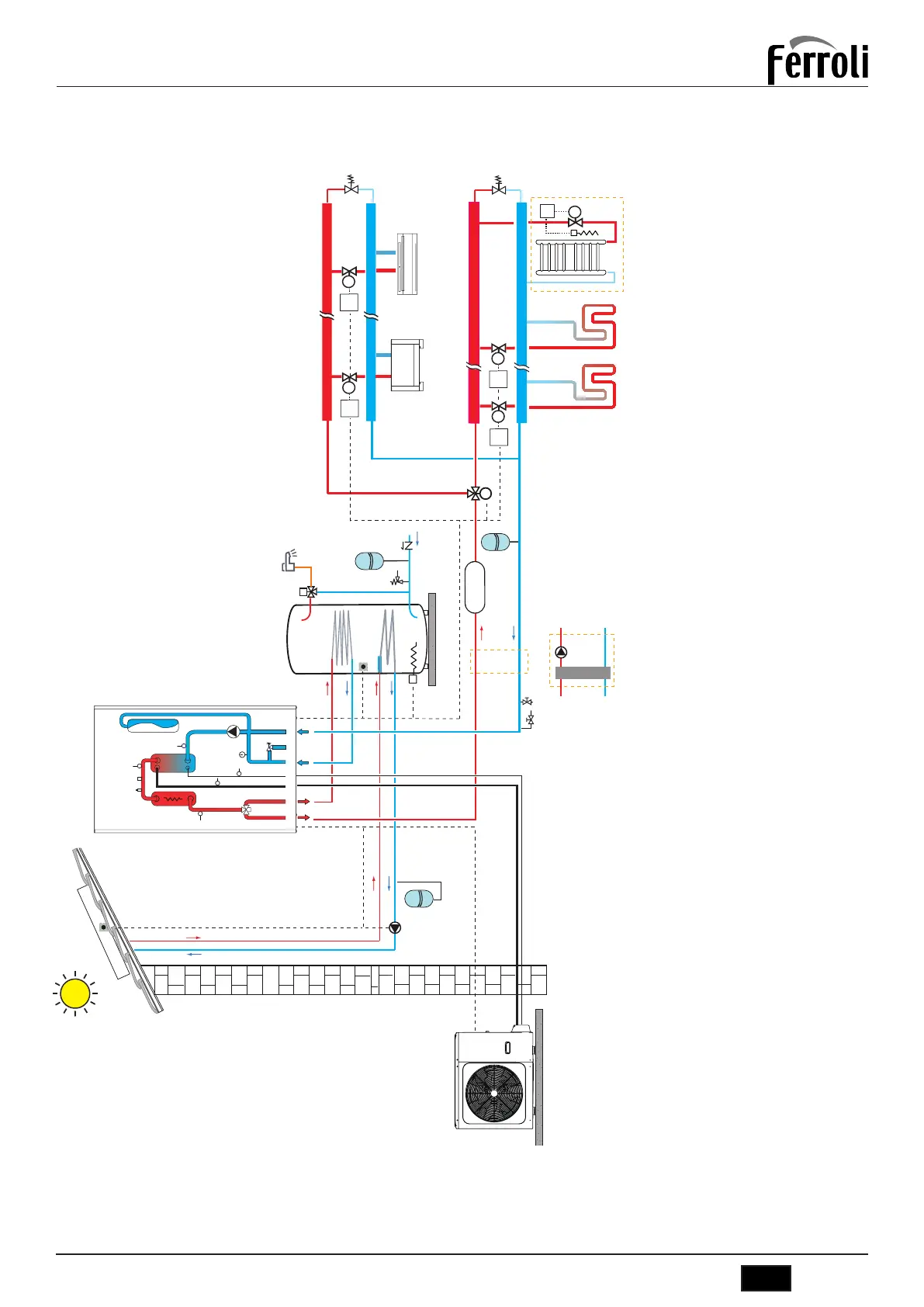

6. ESQUEMAS ILUSTRATIVOS DEL SISTEMA
> LEYENDA
6 Descarga de agua (no suministrada)
7 Carga de agua (no suministrada)
8 Salida de la instalación
9 Salida agua sanitaria
10 Entrada sanitaria
11 Entrada instalación
12 Separador hidráulico y bomba booster (no suministrados), evaluar la
necesidad de instalación en caso de pérdidas elevadas de carga del
agua en la instalación.
13 Depósito agua sanitaria (no suministrado)
13.1 Resistencia eléctrica depósito ACS (no suministrada)
14 Depósito inercial agua instalación (no suministrada)
17 Válvula de retención (no suministrada)
18 Válvula de bypass (no suministrada)
21 Vaso de expansión ACS (no suministrado)
22 Válvula de seguridad sanitaria (no suministrada)
23 Mezclador termostático (no suministrado)
33 Vaso de expansión del sistema (no suministrado)
37 Vaso de expansión circuito solar (no suministrado)
FCU 1 ... n Ventiloconvectores: se pueden utilizar sólo para la refrigeración con
calefacción de suelo radiante, o para refrigeración y
calefacción sin suelo radiante
FHL 1 ... n Suelo radiante / radiador sólo calentamiento de zonas
G Línea de gas
L Línea de líquido
P_o Bomba externa (no suministrada), evaluar la necesidad de
instalación según la pérdida de carga del agua de la instalación,
gestionada por la bomba de calor.
P_s Bomba de agua circuito solar (no suministrada)
SV2 Válvula de tres vías para zona calefacción / refrigeración
(no suministrada)
T1_c - Tn_c Termostato ambiente demanda refrigeración (no suministrado)
T1_h - Tn_h Termostato ambiente demanda refrigeración (no suministrado)
Ts Sonda de temperatura para panel solar (accesorio)
TWR
Integración calentador de toallitas en baño: si está conectado a la instalación
de calefacción debe ser integrado con una resistencia eléctrica (R)
accionada por el mando (C) que simultáneamente cierra la válvula
(M); si no está conectado a la instalación de calefacción se suministra
sólo mediante la resistencia eléctrica (R) accionada por el mando (C)
UI Unidad interior
UE Unidad exterior
- - - - Conexión eléctrica
NOTE
Para el correcto funcionamiento del sistema, se debe prever un bypass hidráulico en el
sistema capaz de asegurar una circulación de agua suficiente para evitar el bloqueo de la
bomba de calor por alarma de falta de caudal de agua.
Esto es imprescindible, por ejemplo, si el sistema incluye válvulas de zona o válvulas
termostáticas que, si se cierran parcial o totalmente, provocarían una reducción/falta de
caudal de agua con la consiguiente alarma de interruptor de caudal y por tanto el bloqueo
de la bomba de calor.
Ts
FCU1
FHL1 FHLn
Mn
M1
.......
.......
FCUn
M
13
T5
C
Mn
14
21
23
SV2
M
R
TWR
M1
T1_c
T1_h
Tn_c
Tn_h
13.1
Ps
22
17
6
7
33
37
12
29
12
UE
UI
56
SV1
14
8
G
L
10
11
9
IBH SP
7:BLQ
7
7:BRXW
7%
7
Pi
36
FL
