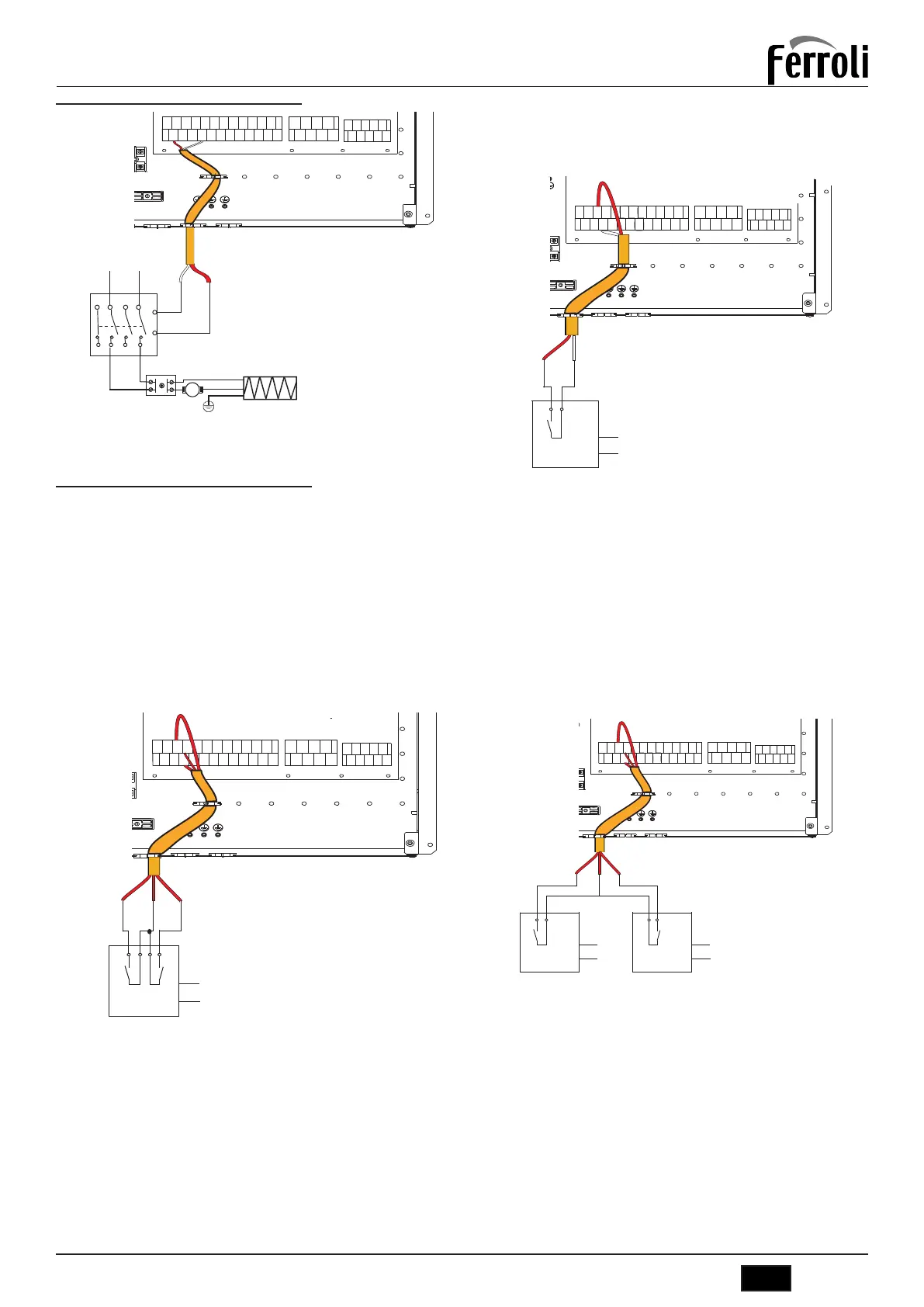

H-L1-C - Para termostato ambiente (alta tensión)
Hay tres métodos para conectar el termostato.
• Termostato ambiente método A (control del modo configurado)
Para activar esta función configure el parámetro de servicio 6.1 “Room thermos-
tat” = 1 (mode setting) consulte "9.2 Tabla de los parámetros de servicio" en la
página 181.
A.1 Con tensión 230VAC entre C y L1, la unidad funciona en modo refrigeración.
A.2 Con tensión 230VAC entre H y L1, la unidad funciona en modo calefacción.
A.3 Con tensión 0VAC para ambos lados (C-L1, H-L1), la unidad deja de funcionar
para la calefacción o la refrigeración del ambiente.
A.4 Con tensión 230VAC para ambos lados (C-L1, H-L1) la unidad funciona en
modo refrigeración.
RT1
COOL(C)
POWER
IN
Method A
3 15 4
CN11
25 26
1
2
3
4
5
6
7
8
9
10
CN7 CN30
27 28
29 30
31
32
15
3 4
L1
(Mode set control)
g. 29 -
• Termostato ambiente método B (control de una zona)
Para activar esta función configure el parámetro de servicio 6.1 “Room thermostat”
= 2 (one zone) consulte "9.2 Tabla de los parámetros de servicio" en la página 181.
B.1 Con tensión 230VAC entre H y L1, la unidad se enciende.
B.2 Con tensión 0VAC entre H y L1, la unidad se apaga.
Method B
RT1
POWER
IN
CN11
25 26
1
2
3
4
5
6
7
8
9
10
CN7 CN30
27 28
29 30
31
32
15
3
L1
(One zone control)
g. 30 -
• Termostato ambiente método C (control zona doble)
Para activar esta función configure el parámetro de servicio 6.1 “Room thermos-
tat” = 3 (double zone) consulte "9.2 Tabla de los parámetros de servicio" en la
página 181.
C.1 Con tensión 230VAC entre H y L1, la zona1 se enciende. Con tensión 0VAC
entre H y L1, la zona1 se apaga.
C.2 Con tensión 230VAC entre C y L1, la zona2 se enciende. Con tensión 0VAC
entre C y L1, la zona2 se apaga.
C.3 Con tensión 0VAC para ambos lados (C-L1, H-L1), la unidad se apaga.
C.4 Con tensión 230VAC para ambos lados (C-L1, H-L1), se encienden tanto la
zona1 como la zona2.
CN4
S1
Method C
RT1
POWER IN
RT2
POWER IN
CN11
25 26
1
2
3
4
5
6
7
8
9
10
CN7 CN30
27 28
29 30
31
32
15
3 4
COOL(C)
L1
(Double zone control)
g. 31 -
