284
FR
Réf. 3541V991 - Rév. 06 - 10/2022
OMNIA ST 3.2

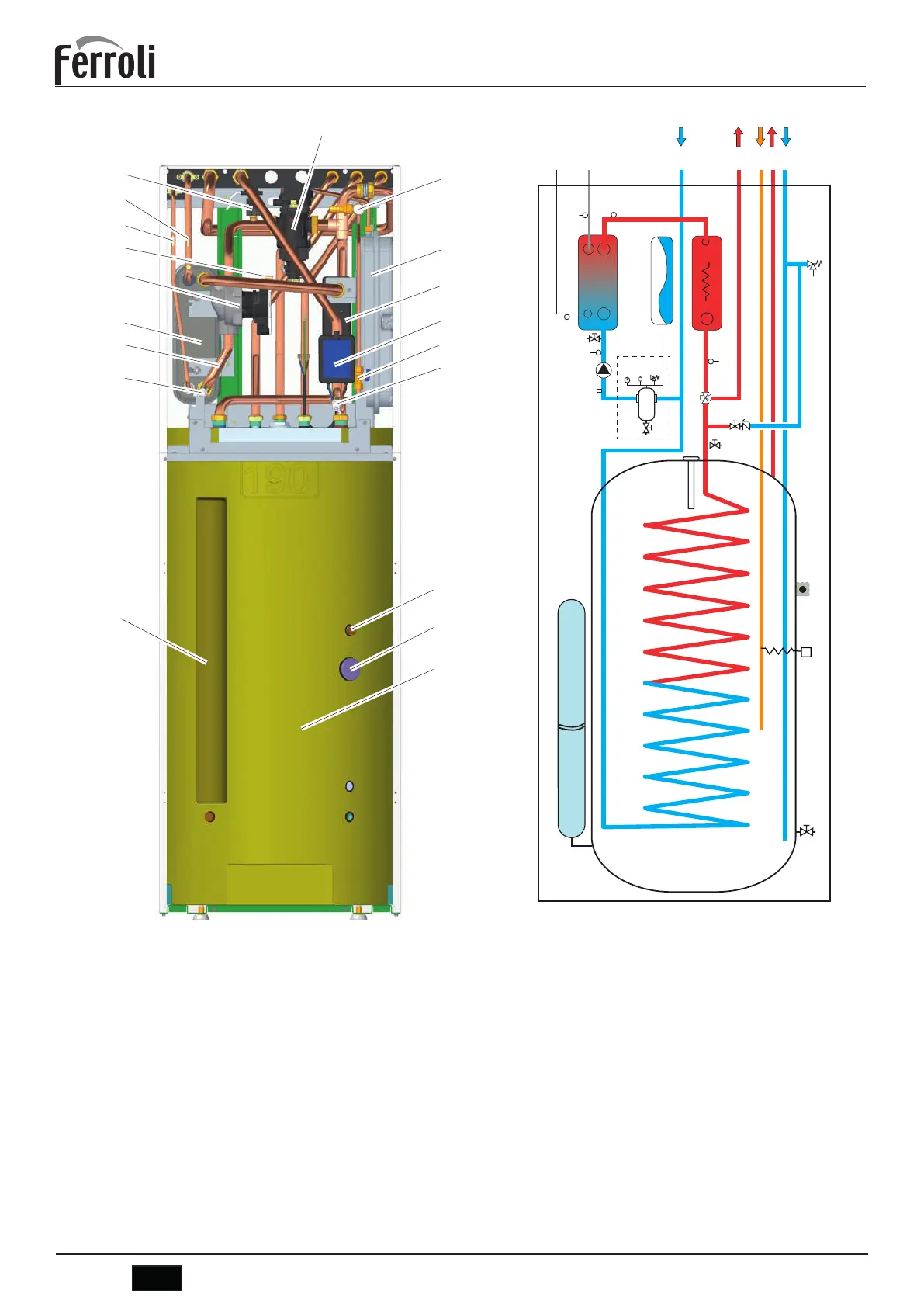

5. VUE GÉNÉRALE ET SCHÉMA HYDRAULIQUE UNITÉ INTÉRIEURE
21
13
13.1
T5
SV1
7-17
6
56
22
IBH
MG
Pi
TWout
TWin
6
FL
T2
T2B
SP
fig. 4 - Vue générale
8
11
10
9
IBH
T2
G
L
13
T5
21
T2B
56
14
SP
TW_in
T1
TW_out
SV1
7
6
AS
6
17
22
36
6
MG
145
Pi
3
13.1
6
FL
fig. 5 - Schéma hydraulique unité intérieure
LÉGENDE
3 Tuyau recirculation ECS
6 Vanne évacuation eau
7 Vanne remplissage eau
8 Sortie système
9 Sortie eau sanitaire
10 Entrée eau sanitaire
11 Entrée système
13 Ballon ECS
13.1 Résistance électrique ballon ECS (accessoire)
14 Soupape de sécurité système
17 Clapet anti-retour
21 Vase d’expansion ballon ECS (accessoire)
22 Soupape de sécurité ballon ECS
36 Purgeur automatique d’air
56 Vase d’expansion
145 Manomètre eau
AS Anode sacrificielle
FL Débitmètre
G Ligne du gaz
IBH Réchauffeur électrique système
L Ligne du liquide
MG Groupe multifonction eau système
Pi Circulateur eau
SP Échangeur de chaleur à plaques
SV1 Vanne de dérivation
T1 Sonde température eau sortie pompe à chaleur
T2 Sonde température réfrigérant liquide pompe à chaleur
T2B Sonde température gaz réfrigérant pompe à chaleur
TW_in Sonde température eau entrée échangeur à plaques
TW_out Sonde température eau sortie échangeur à plaques
