285
FR
Réf. 3541V991 - Rév. 06 - 10/2022
OMNIA ST 3.2

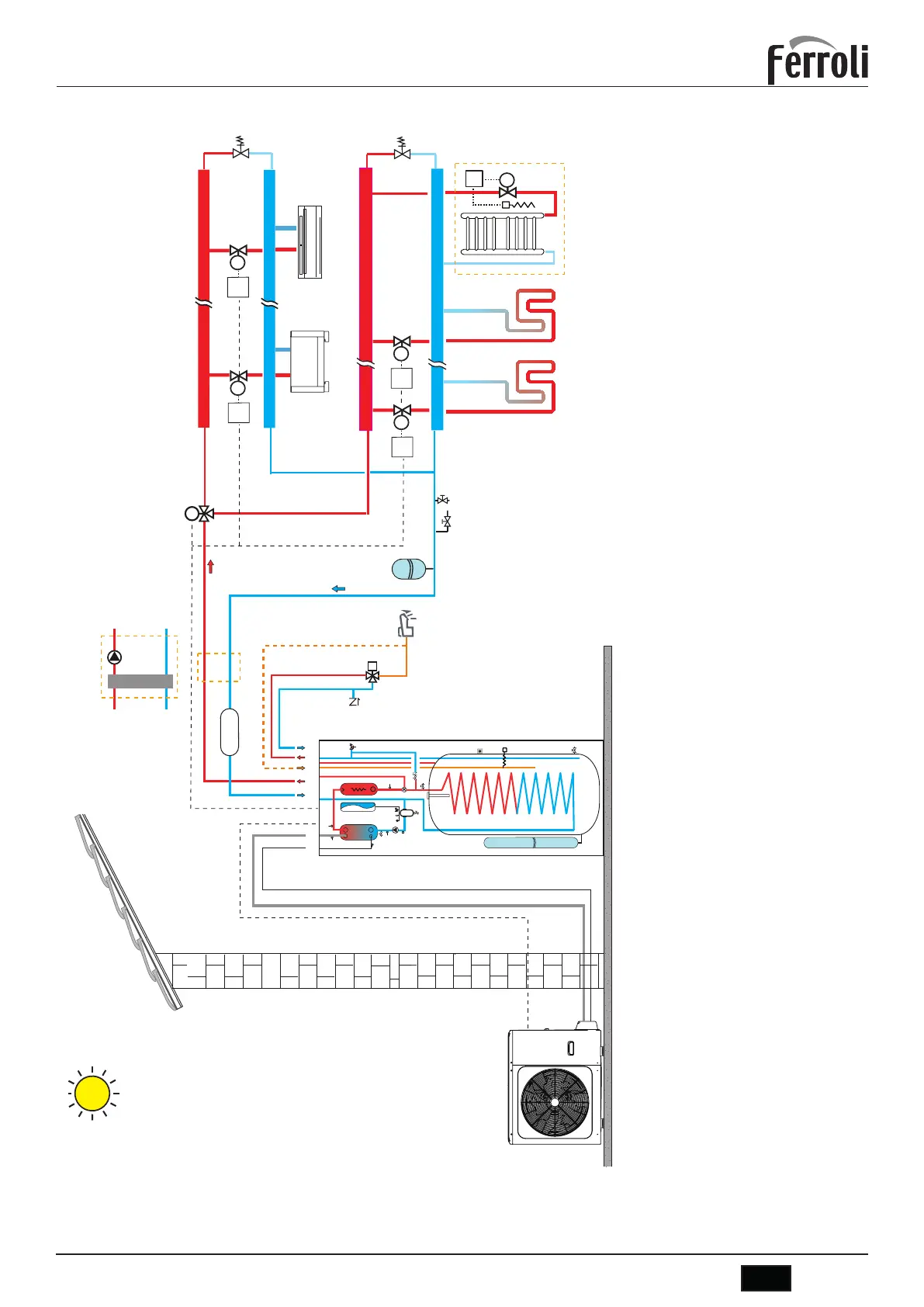

6. SCHÉMAS D’EXEMPLE DU SYSTÈME
23
12
29
12
UE
UI
8
11
10
9
G
L
3
17.1
FCU1
FHL1 FHLn
Mn
M1
.......
.......
FCUn
M
18
18
C
Mn
14
SV2
M
R
TWR
M1
T1_c
T1_h
Tn_c
Tn_h
33
6
7
> KEY
3 Tuyau recirculation ECS
6 Évacuation eau
7 Remplissage eau
8 Sortie du système
9 Sortie eau sanitaire
10 Entrée eau sanitaire
11 Entrée système
12 Séparateur hydraulique et pompe booster (non fournis), déterminer si
son installation est nécessaire en cas de pertes de charge élevées de l’eau
dans le système.
13 Ballon sanitaire (non fourni)
13.1 Résistance électrique ballon ECS (accessoire)
14 Réservoir d'inertie eau système (accessoire)
17 Clapet anti-retour
17.1 Clapet anti-retour (non fourni)
18 Vanne bypass (non fournie)
21 Vase d’expansion ECS (non fourni)
22 Soupape de sécurité sanitaire (non fournie)
23 Mitigeur thermostatique (non fourni)
33 Vase d’expansion du système (non fourni)
37 Vase d’expansion circuit solaire (non fourni)
FCU 1 ... n Ventilo-convecteurs : peuvent être utilisés pour le seul rafraîchissement
avec chauffage à plancher chauffant, ou pour rafraîchissement et
chauffage sans plancher chauffant
FHL 1 ... n Plancher chauffant / radiateur seulement chauffage à zones
G Ligne du Gaz
L Ligne du Liquide
P_o Pompe externe (non fournie), déterminer si son installation
est nécessaire en fonction de la perte de charge de l’eau du système,
gérée par la pompe à chaleur.
P_s Pompe à eau circuit solaire (non fournie)
SV2 Vanne trois voies pour zone chauffage / rafraîchissement (non fournie)
T1_c - Tn_c Thermostat d’ambiance demande rafraîchissement (non fourni)
T1_h - Tn_h Thermostat d’ambiance demande rafraîchissement (non fourni)
Ts Sonde de température pour panneau solaire (accessoire)
TWR Intégration sèche-serviette dans la salle de bain : s’il est branché au
système de chauffage, il doit être équipé d’une résistance électrique
(R) actionnée par la commande (C) qui ferme en même temps la
vanne (M) ; s'il n’est pas branché au système, le chauffage est fourni
par la seule résistance électrique (R) actionnée par la commande (C)
IU Unité intérieure
UE Unité extérieure
- - - - Connexion électrique
REMARQUE
Pour le bon fonctionnement de l'installation, un by-pass hydraulique doit être prévu sur l'ins
-
tallation capable d'assurer une circulation d'eau suffisante pour éviter le blocage de la pompe
à chaleur par manque d'alarme de débit d'eau. Ceci est, par exemple, essentiel si le système
comprend des vannes de zone ou des vannes thermostatiques qui, si elles entrent en fermeture
partielle ou complète, entraîneraient une réduction / un manque de débit d'eau avec une alarme
de commutateur de débit d'eau conséquente et donc le blocage de la pompe à chaleur.
