65
IT
Cod. 3541V991 - Rev. 06 - 10/2022
OMNIA ST 3.2

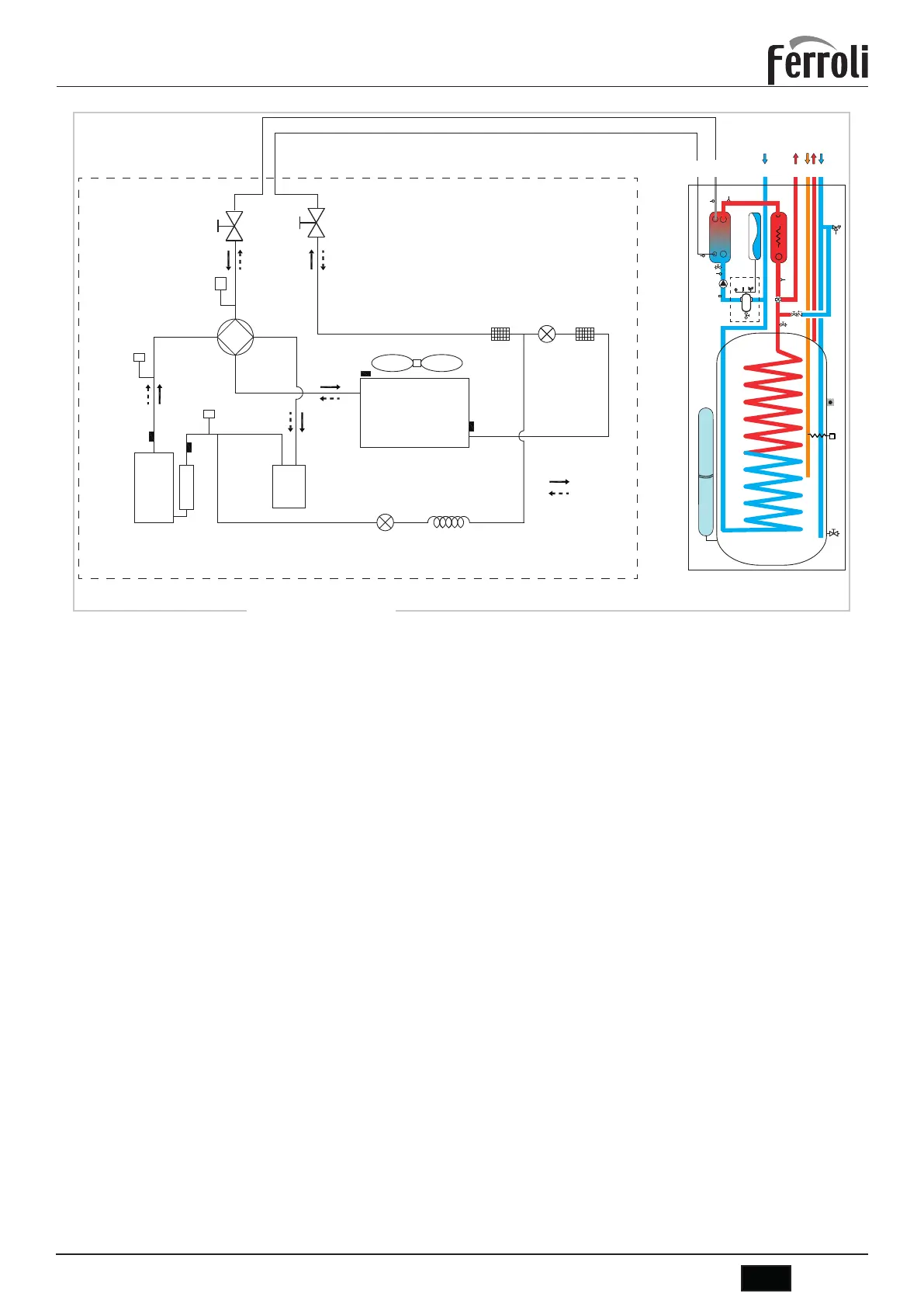

14. SCHEMA FRIGORIFERO
LP
HP
Cooling
Heating
E12
E11
E15
E13
E14
E17
E8
E1
E3
E6
E4
E10
E7
E5
E7
E9
E16
E2
L
8
11
10
9
IBH
T2
G
L
13
T5
21
T2B
56
14
SP
TW_in
T1
TW_out
SV1
7
6
6
17
22
36
6
MG
145
Pi
3
13.1
6
FL
Unità esterna
Unità interna
riscaldamento
raffreddamento
fig. 41 -
LEGENDA
UNITÀ ESTERNA
E1 Compressore
E2 Valvola a 4 vie
E3 Separatore gas-liquido
E4 Scambiatore di calore lato aria
E5 Valvola di espansione elettronica
E6 Valvola elettromagnetica unidirezionale
E7 Filtro
E8 Sensore di temperatura di scarico
E9 Sensore di temperatura esterna
E10 Sonda scambiatore esterno
E11 Valvola di arresto (gas)
E12 Valvola di arresto (liquido)
E13 Pressostato di alta pressione
E14 Interruttore di bassa pressione
E15 Sensore di pressione
E16 Capillare
E17 Sensore di temperatura di aspirazione
UNITÀ INTERNA
3 Tubo ricircolo ACS
6 Valvola scarico acqua
7 Valvola carico acqua
8 Uscita impianto
9 Uscita sanitario
10 Ingresso sanitario
11 Ingresso impianto
13 Bollitore ACS
13.1 Resistenza elettrica bollitore ACS (accessorio)
14 Valvola di sicurezza
17 Valvola di non ritorno
21 Vaso di espansione bollitore ACS (accessorio)
22 Valvola di sicurezza bollitore ACS
36 Valvola automatica di sfogo aria
56 Vaso di espansione
145 Manometro acqua
FL Flussostato
G Linea del gas
IBH Riscaldatore elettrico impianto
L Linea del liquido
MG Gruppo multifunzione acqua impianto
Pi Circolatore acqua
SP Scambiatore di calore a piastre
SV1 Valvola deviatrice
T1 Sonda temperatura acqua uscita pompa di calore
T2 Sonda temperatura refrigerante liquido pompa di calore
T2B Sonda temperatura gas refrigerante pompa di calore
TW_in Sonda temperatura acqua ingresso scambiatore a piastre
TW_out Sonda temperatura acqua uscita scambiatore a piastre
