Unidad principal Unidad principalCodificación
18
19
20
21
22
23
24
25
26
Reservado (CN3)
Puerto de salida N para la PCB A (CN27)
Puerto para comunicación con la PCB A
(CN17)
Puerto para el cable de tierra (PE1)
Reservado (CN26)
Puerto para el cable de tierra (PE2)
Puerto de entrada para el cable con
corriente (CN11)
Puerto de entrada para el cable neutro (CN10)
Puerto de entrada para +12V/9V (CN24)
Puerto para sensor de temperatura
ambiente exterior y el sensor de tempera-
tura del condensador (CN9)
Puerto para el presostato de alta presión
(CN13)
Puerto para el sensor de temp. de
descarga (CN8)
Puerto para el sensor de presión (CN4)
Puerto para comunicación con la placa de control
hidro-box (CN29)
Reservado (CN20)
Reservado (CN38)
Puerto para la válvula de expansión eléctrica (CN33)27
28
29
Pantalla digital (DSP1)
Puerto para cinta calefactora eléctrica del
chasis (CN16) (opcional)
Puerto para la cinta calefactora eléctrica del
compresor 1 (CN7)
Puerto para la válvula de 4 vías (CN6)
Puerto para válvula SV6 (CN5)
Puerto para la cinta calefactora eléctrica del
compresor 2 (CN18)
Puerto para el sensor de temp. de succión
(CN1)
1
2
3
4
5
6
7
8
9
Codificación
12
11
10
14
13 30
Puerto de salida L para la PCB A (CN28)

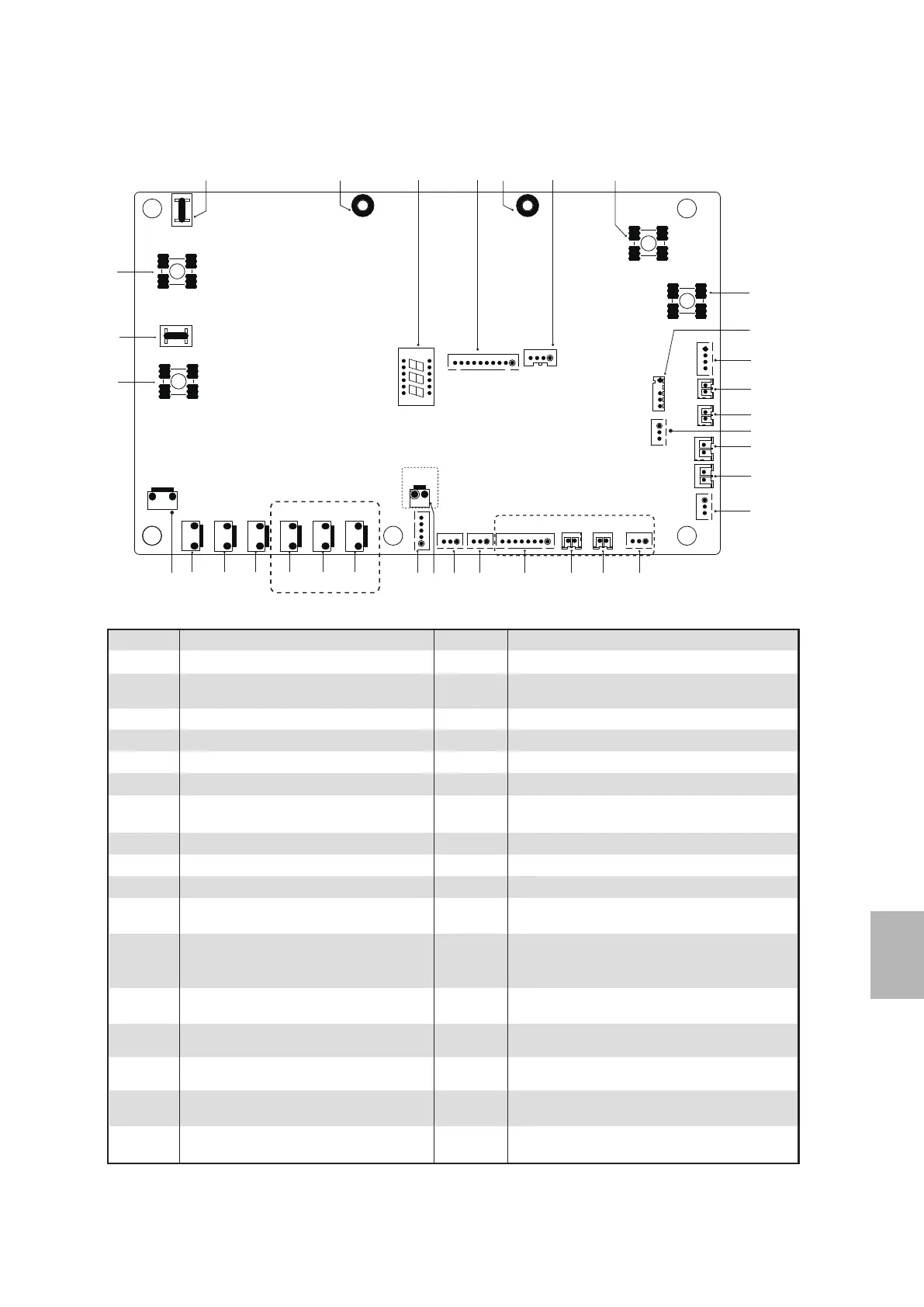

3) PCB B, 4-16kW, Placa de control principal
54
11
109
12
13
2029 28 27 21222326 25 24
1
CN28
CN22
2
3
CN27
6
7
8
14
15
17
18
19
16
3031323334
PE2
PE1
DISP1
CN10
CN11
CN9
CN4
CN1
CN17
CN24
CN8
CN14
CN29
CN26
CN3
CN18
CN21CN7 CN5 CN6 CN16 CN19
CN55
CN33
CN2 CN30 CN36 CN37 CN38 CN20
Reservado (CN22)
15
16
17
Puerto para el presostato de baja presión (CN14)
Reservado (CN37)
Reservado (CN36)
Puerto para comunicación (reservado, CN30 )
Puerto para comunicación (reservado, CN2 )
Reservado (CN55)
32
31
33
34
Reservado (CN19)
Reservado (CN21)
CN13
