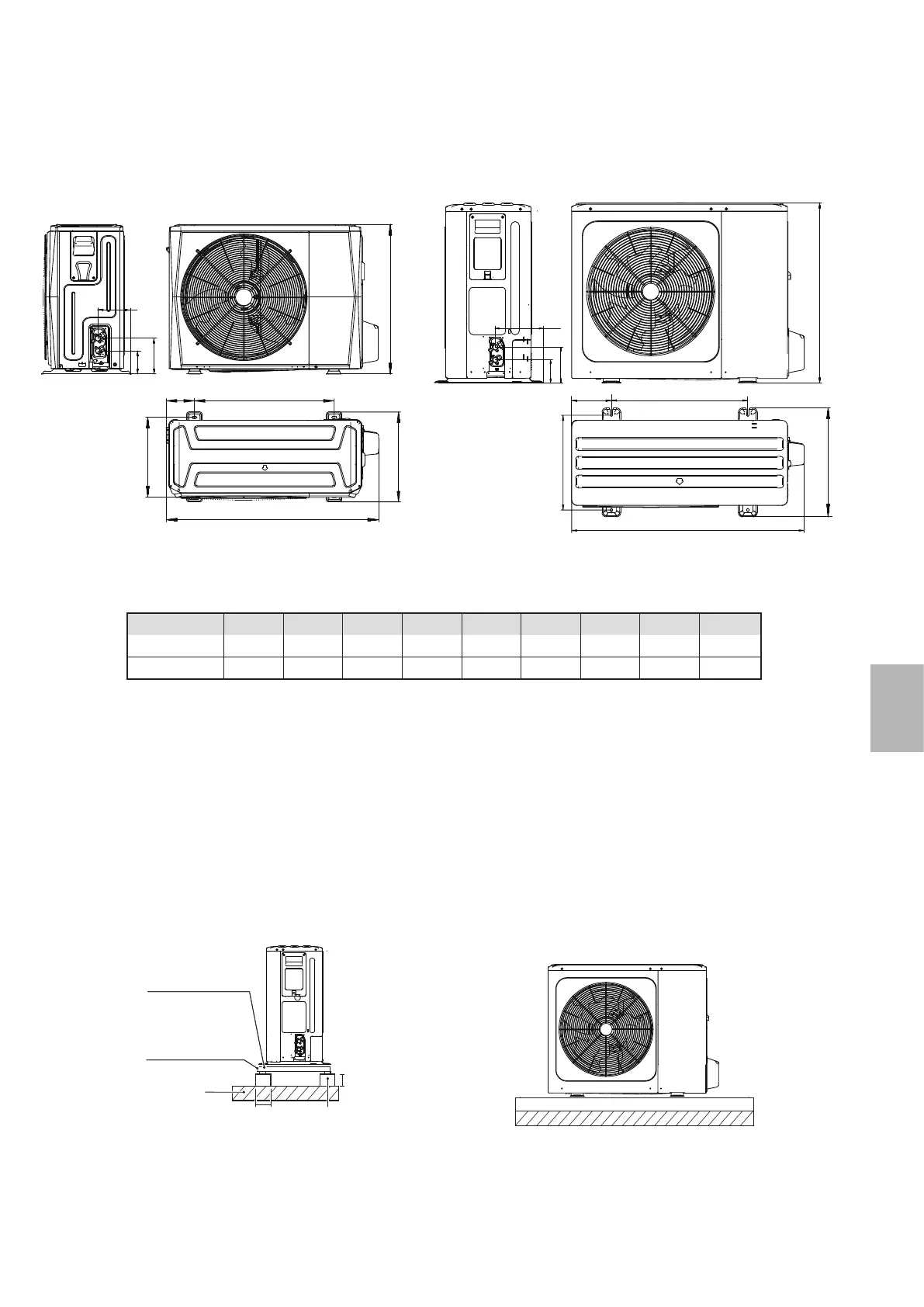

6.1 Dimensioni
6 PRECAUZIONI DI INSTALLAZIONE
A B C D E F G H I
4/6kW
8/10/12/14/16kW
1008
1118
375
456
426
523
663
656
134
191
110
110
170
170
712
865
160
230
Modello
4/6 kW (unità: mm)
• Controllare la resistenza e il livello del terreno di installazione in modo che l'unità non causi vibrazioni o emetta rumori in fase
di funzionamento.
• Fissare saldamente l'apparecchio con i bulloni di fondazione attenendosi al disegno di fondazione riportato in figura.
(Preparare quattro serie di Φ10 Bulloni a espansione, dadi e rondelle facilmente reperibili sul mercato)
• Avvitare i bulloni di fondazione fino a 20 mm di lunghezza dalla superficie della fondazione.
6.2 Requisiti di installazione
(unità: mm)
Basamento in
calcestruzzo
h≥100mm
Tappetino
anti-urto in
gomma
≥100
≥80
Superficie
solida o
copertura
Fig: 6-3
Fig: 6-1
Fig: 6-4
Φ10 Bullone a
espansione
8/10/12/14/16 kW (unità: mm)
H
I
F
G
E D
B
C
A
Fig: 6-2
