Réf. 3541V991 - Rév. 06 - 10/2022
OMNIA ST 3.2
- Lieux où les fuites de gaz inflammables sont impossibles.
- Lieux où l’espace pour l’entretien est garanti.
- Lieux où les longueurs des tuyaux et des câbles des unités sont comprises dans les plages admises.
- Lieux où l’eau qui s’écoule de l’unité ne peut pas provoquer de dommages au site d'installation.
- Lieux où il peut être exposé à la pluie.
- Ne pas installer l'unité dans des lieux souvent utilisés comme espace de travail. En cas de travaux de construction (ex. Meulage, etc.) qui créent par ailleurs
beaucoup de poussière, l'unité doit être couverte.
- Ne placer aucun objet ou appareil sur l’unité
- Ne pas monter, s’assoir ou se tenir debout sur l’unité.
- S’assurer de prendre des précautions suffisantes en cas de fuite de réfrigérant, conformément aux lois et aux règlementations locales pertinentes.
Le lieu d’installation doit être sans poussières, sans objets ou matériaux inflammables, et sans gaz corrosifs.
L’unité est conçue pour être installée au mur et est dotée de série d’une platine de montage. La fixation au mur doit garantir un appui stable et efficace.
REMARQUE
Pour le démontage du panneau et pour les activités normales d’entretien,
les espaces minimaux de manœuvre doivent être respectés.
Sélectionner un emplacement d’installation remplissant les conditions suivantes :
- Lieu permettant de respecter les longueurs maximales admises pour les tuyaux,
les branchements à l’unité de sondes de température, commande à distance, etc.
- Ne placer aucun objet ou appareil sur l’unité.
- S’assurer que toutes les précautions et prescriptions prévues par les lois et par
les règlements locaux concernant les possibles fuites de réfrigérant sont correc-
tement appliquées.
300
≥
300
≥ 700
≥ 300

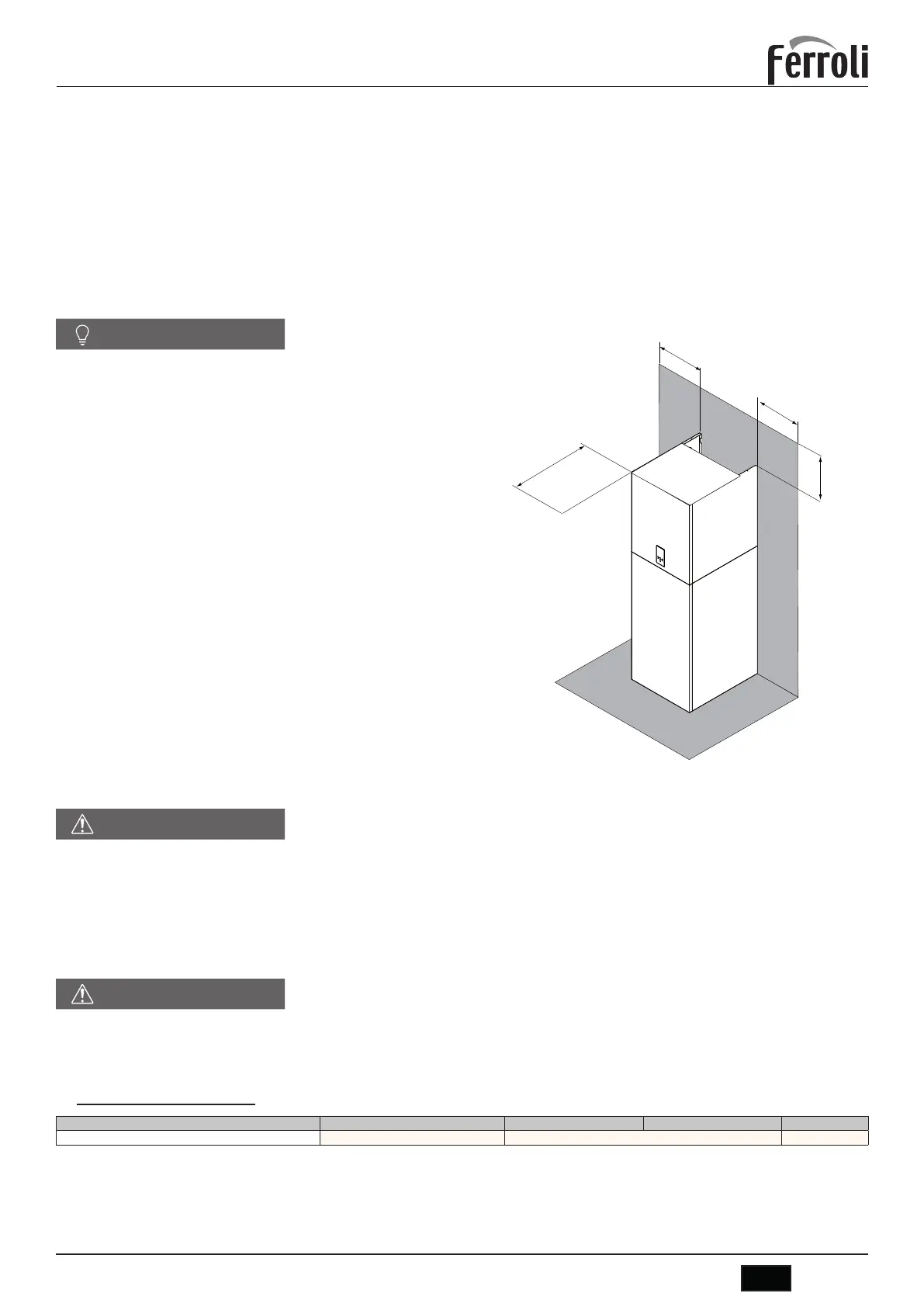

fig. 8 - zone de travail minimale pour l’unité intérieure
ATTENTION
L’unité intérieure doit être installée dans un lieu non exposé à la pluie ou à l’eau, autrement, il est impossible de garantir la sécurité de
l’unité et de l’opérateur.
• L’unité intérieure doit être montée au mur dans une position intérieure conforme aux exigences suivantes :
• Le lieu d'installation est protégé du gel.
• L'espace autour de l’unité est adapté à la maintenance, voir fig. 8.
• L'espace autour de l’unité permet une circulation d’air suffisante.
• Il existe une prédisposition pour l'évacuation de la soupape de sécurité de l’eau.
ATTENTION
Quand l’unité fonctionne en mode rafraîchissement, la condensation peut goutter des tuyaux d’entrée et de sortie d’eau. S'assurer que la
chute de la condensation ne provoque aucun dommage aux meubles et aux autres dispositifs.
• La surface d'installation est un mur ignifuge plat et vertical, capable de supporter le poids en charge de l’unité.
• Toutes les longueurs et les distances des tuyaux ont été prises en compte.
7.2 Contenu minimal eau système
Données techniques de l'unité intérieure 10 16 16T UM
Contenu minimal eau système 15 25 l
