Festo Sorting Station Inline - Module de Détection; Module Goulotte

Station de tri Inline
108 © Festo Didactic 8129444

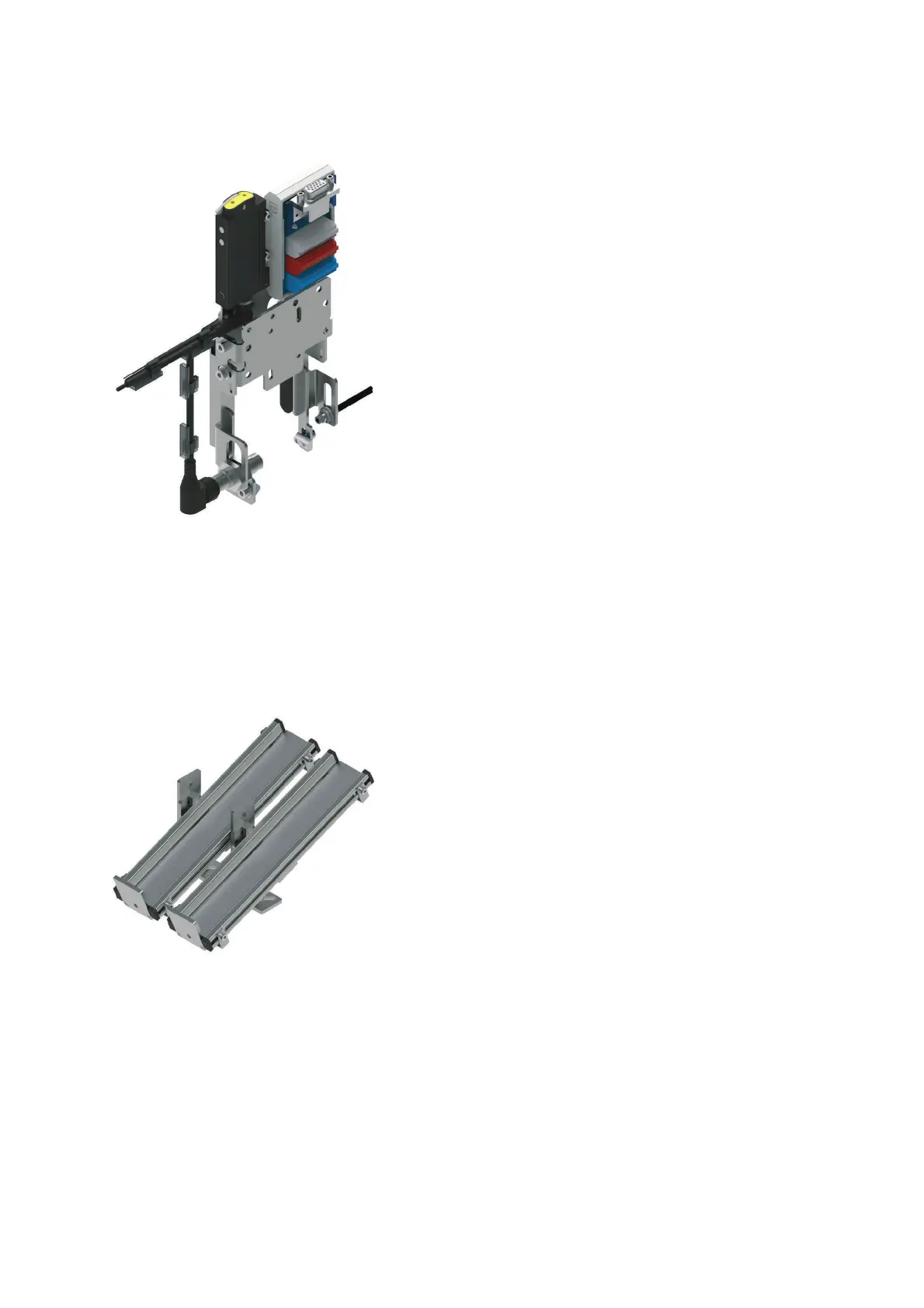

9.2 Module de détection
Le module de détection permet de détecter des
pièces à usiner rouges, noires, transparentes et
métalliques.
Le module de détection détecte une matière ou une
couleur à l'aide
de 3 capteurs de proximité à sortie
numérique.
Le module est équipé d'un capteur inductif et de deux
capteurs de proximité optiques.
•
Le capteur inductif identifie la pièce à usiner
métallique.
•
Le détecteur à réflexion détecte la pièce à usiner
rouge et la pièce à usiner métallique
•
La cellule photoélectrique à fourche détecte
toutes les pièces à usiner.
Une opération logique sur les signaux de sortie permet d'identifier chaque pièce à usiner.
Le module de détection se monte directement sur le module Convoyeur.
9.3 Module Goulotte
Le module Goulotte sert au transport ou au stockage
des pièces à usiner. Grâce au réglage variable de
l'inclinaison et de la hauteur, ce module peut être
utilisé universellement.
Si la butée mécanique est montée, la goulotte peut
contenir 5 pièces à usiner.
La Station de tri utilise par deux fois le module
Goulotte.
Le module Goulotte stocke les pièces à usiner
arrivant du module Convoyeur.
Une barrière lumineuse déviée par un miroir surveille le niveau de remplissage des goulottes.
