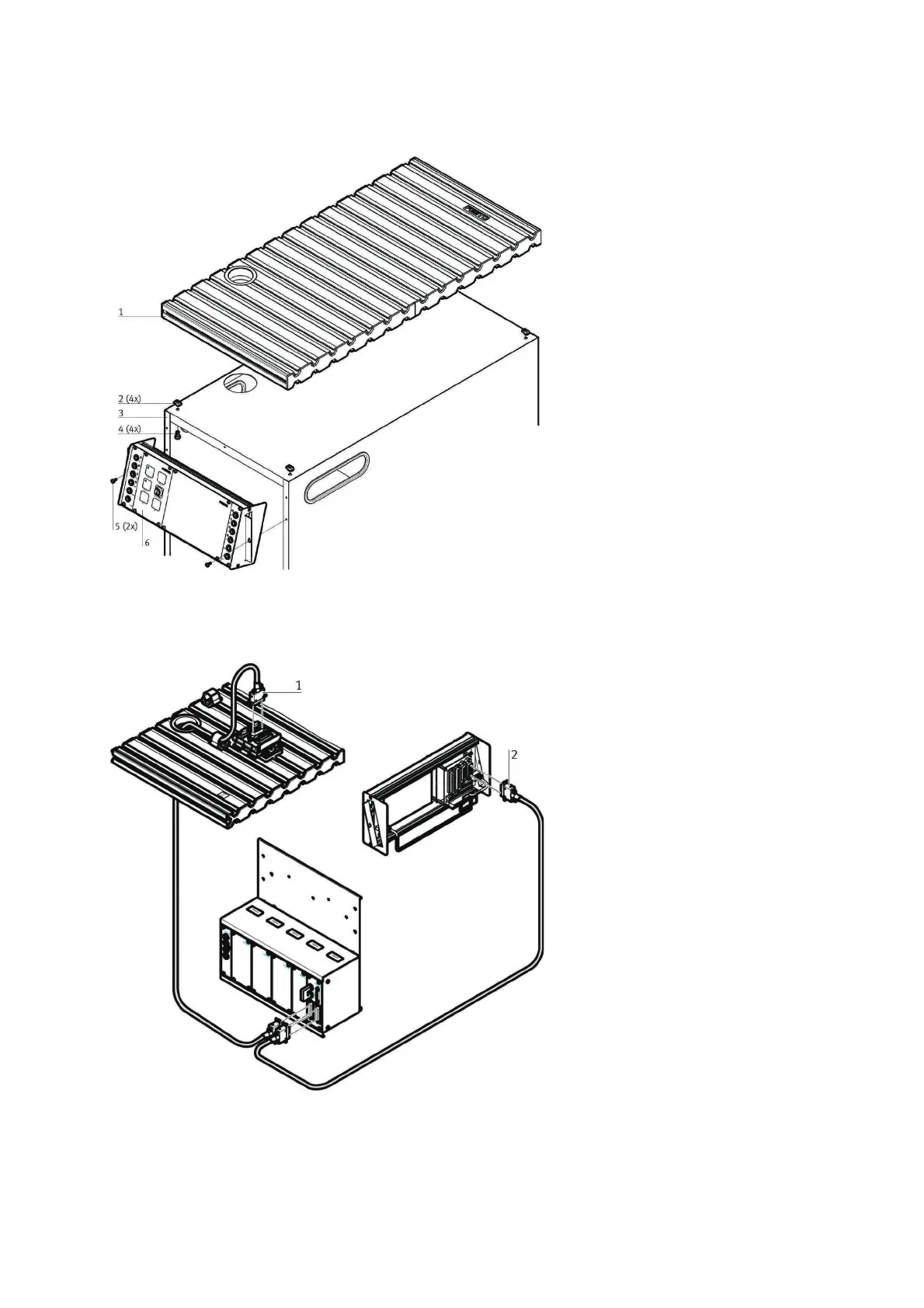

12.3 Montaje de la placa perfilada y del panel de mando
1 Panel perfilado
2 Tuerca con cabeza de martillo M6-32
(4 unidades)
3 Carro
4 Arandela dentada J6.4 (4 unidades)
5 Arandela B-6.4 (4 unidades)
6 Tornillo cilíndrico M6x 10 (4 unidades)
7 Tornillo para chapa 3,5 x9 (2 unidades)
8 Panel de mando
12.4 Conexiones mediante cables
1 Placa PLC - Estación
Utilizando el módulo SysLink de 19
pulgadas: conecte el conector A con el
conector SysLink de la interfaz C
empleando para ello un cable SysLink o
con el conector SysLink del terminal de
entradas y salidas digitales de la
estación.
2 Placa PLC - Panel de control
Utilizando el módulo SysLink de 19
pulgadas: conecte el conector B al
conector SysLink del panel de mando
mediante un cable SysLink.
Placa PLC – Fuente de alimentación
Conecte las clavijas de seguridad de
4 mm en los conectores de la fuente de
alimentación.
PC – PLC
Conecte el PC al PLC con un cable de
programación.
