Estación de clasificación en línea
74 © Festo Didactic 8129444
6 Conectores de seguridad
A menos que se indique lo contrario en las especificaciones técnicas, en los componentes del sistema de
aprendizaje de automatización y tecnología de Festo Didactic son válidos los siguientes códigos de colores
para las conexiones de alimentación y de transmisión de señales.

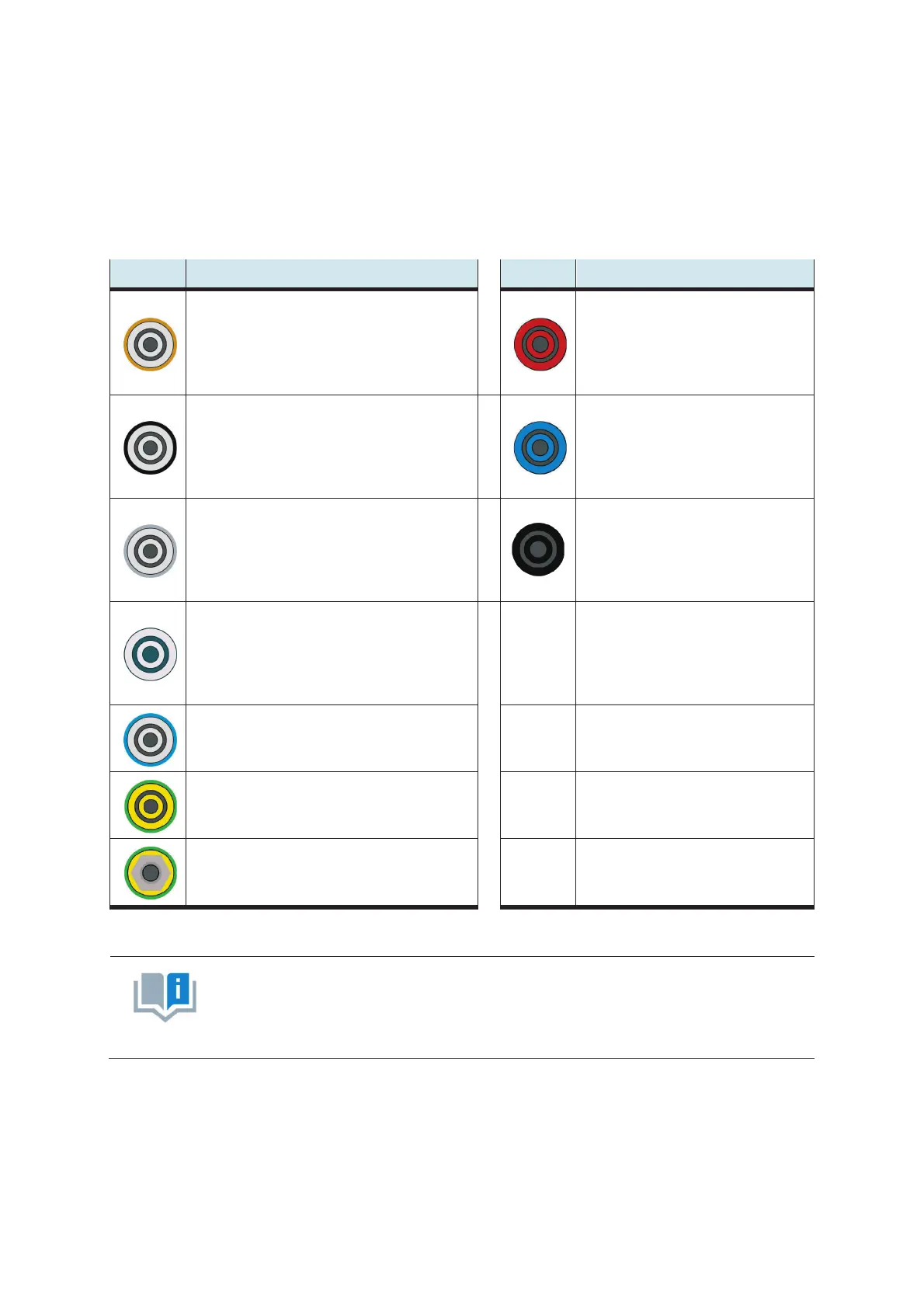

Color Significado Color Significado
Tensión superior a PELV
por ejemplo, conductor para tensión de alimentación
desde 90 hasta 400 V CA
Conductor exterior L1
(gris-marrón)
24 V CC
(rojo)
Tensión superior a PELV
por ejemplo, conductor para tensión de alimentación
desde 90 hasta 400 V CA
Conductor exterior L2
(gris-negro)
0 V CC
(azul)
Tensión superior a PELV
por ejemplo, conductor para tensión de alimentación
desde 90 hasta 400 V CA
Conductor exterior L3
(gris-gris oscuro)
Cable protecto de baja tensión
entrada/salida de señales
(negro)
Tensión superior a PELV
por ejemplo, conductor para tensión de alimentación
desde 90 hasta 400 V CA
Conductor exterior
(gris)
Conductor neutro
(gris/azul)
Conductor de protección, versión como enchufe de
seguridad de 4 mm
(verde/amarillo)
Conexión a conductor protector como contacto PE+,
estado de entrega
(verde-amarillo)
Es posible que el componente no incluya todos los conectores de seguridad tipo
zócalo especificados anteriormente. En el montaje del circuito puede hab
er otros
conectores de seguridad tipo zócalo incluidos debido al uso de distintos componentes.
Las clases de protección y de seguridad únicamente pueden alcanzarse si se utilizan los cables de
seguridad para laboratorios de Festo Didactic.
