9.4 Das Modul Band

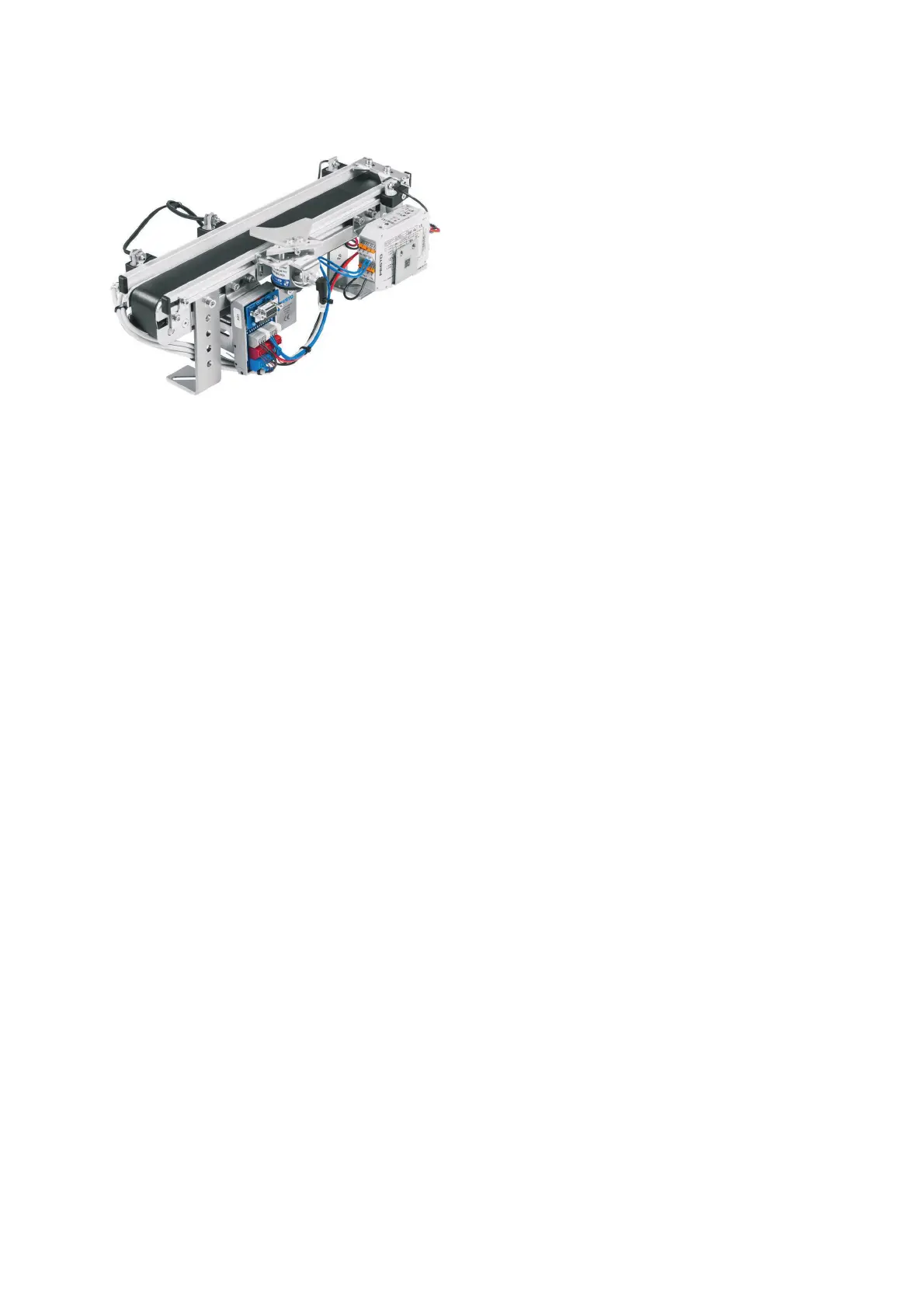

Das Modul Band kann auf einer Profilplatte, auf
einem Profilf
uß oder auf einer Schlitzmontageplatte
montiert werden.
Das Modul Band eignet sich
zum Transportieren,
Puffern
und Vereinzeln von Werkstücken mit 40 mm
Durchmesser (z.
B. Werkstücksatz „Grundkörper“
oder „Montierbarer Zylinder“).
Der Antrieb des Gurtband
es erfolgt durch einen frei
positionierbaren
Gleichstrom-Getriebemotor.
Durch den eingesetzten Motorcontroller ist Rechts-/Linkslauf, Schleichgang und Drehzahlsteuerung
möglich.
Der Nachweis der Werkstücke am Bandanfang, vor dem Vereinzeler und am Bandende erfolgt durch
optische Näherungsschalter mit Lichtleitern.
Durch einen angebauten Elektromagneten (Drehmagnet) mit Vereinzeler können die Werkstücke gestoppt
und vereinzelt werden. Die Endlagen des Drehmagneten werden mit induktiven Näherungsschaltern erfasst.
Erforderliche Modifikationen am Modul Band
Folgende Komponenten entfallen:
• Sensor für Signal „Werkstück an Bandzwischenposition“
Folgende Komponenten werden hinzugefügt:
• Komponente Weiche
• Sensor (Induktiver Näherungsschalter) für Komponente Weiche 1 für Signal Weiche 1 ausgefahren
• Sensor (Induktiver Näherungsschalter) für Komponente Weiche 2 für Signal Weiche 2 ausgefahren
• Beide Komponenten Weiche anstatt mit Vereinzeler mit „Auswerfer“ bestückt
• Umlenkspielgel für Werkstück an Bandende und Rutsche voll
