Station de tri Inline
© Festo Didactic 8129444
109

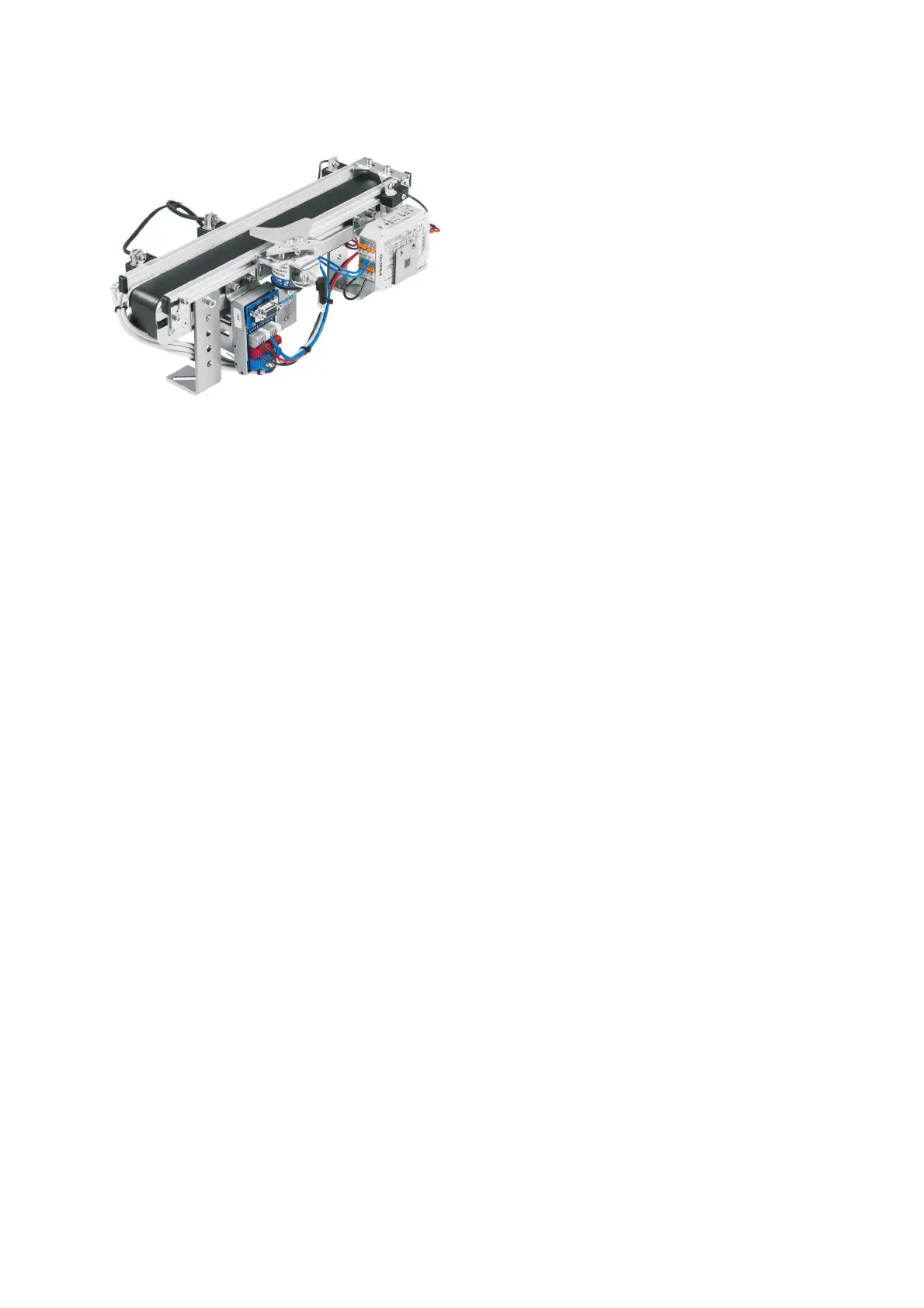

9.4 Module Convoyeur
Le module Convoyeur peut se monter sur une
plaque profilée, sur un pied profilé ou sur une
plaque de montage à fentes.
est c
onçu pour le transport, la
mise en tampon et la séparation de pièces à usiner
de 40
mm de diamètre (p. ex. Jeu de pièces
Corps » ou « Vérin à assembler »).
Un motoréducteur à courant continu à
positionnement libre assure l'entraînement du
convoyeur
.
Le contrôleur de moteur intégré permet le transport vers la gauche ou la droite, la vitesse lente et la
régulation de vitesse.
La détection des pièces à usiner en début de bande du convoyeur, en amont du séparateur et en fin de
bande du convoyeur est assurée par des capteurs de proximité à fibres optiques.
Un électro-aimant (rotatif) intégré associé à un séparateur permet d'arrêter et de séparer les pièces à
usiner. Les fins de course des aimants rotatifs se détectent par capteurs inductifs.
Modifications requises sur le module Convoyeur
Les composants suivants peuvent être supprimés :
• Capteur pour le signal «°Pièce à usiner en position intermédiaire du convoyeur°»
Les composants suivants doivent être rajoutés :
• composant aiguillage
• capteur (capteur inductif) sur le composant aiguillage 1 pour le signal aiguillage 1 sorti
• capteur (capteur inductif) sur le composant aiguillage 2 pour le signal aiguillage 2 sorti
• les deux composants aiguillage équipés non pas d'un séparateur mais d'un « éjecteur »
• miroir de déviation pour Pièce à usiner en fin de convoyeur/Goulotte pleine
