Estación de clasificación en línea
© Festo Didactic 8129444
81

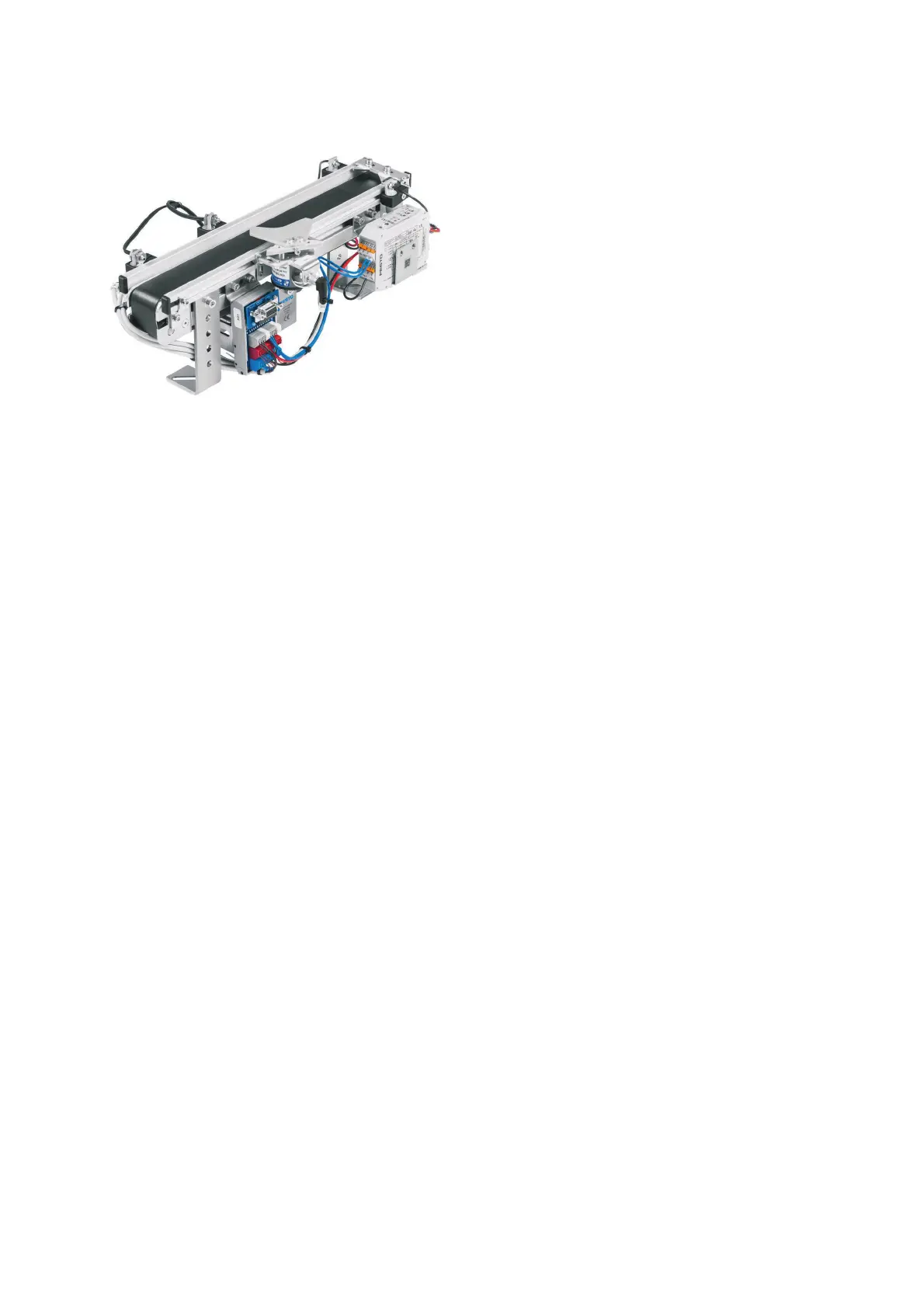

9.4 Módulo cinta de transporte
El Módulo transportador puede montarse en una
placa perfilada, en un pie de perfil o en una placa de
montaje r
anurada.
El módulo transportador es apropiado para el
transporte, amortiguación y separación de piezas de
40 mm de diámetro (por ejemplo, juego de piezas
"Cuerpos de cilindros" o "Cilindro para montar").
La cinta se impulsa con un motorreductor de CC de
po
sicionamiento libre.
Gracias al controlador de motor incorporado, es posible ejecutar giros en sentido horario y antihorario,
activar la marcha lenta o el control de la velocidad.
Las piezas a manipular se detectan mediante sensores de proximidad ópticos con conductores de fibra
óptica al inicio de la cinta, antes del separador y al final de la cinta.
Las piezas a manipular pueden detenerse y separarse con una bobina magnética incorporada (electroimán)
con unidad separadora de piezas. Las posiciones finales de los imanes giratorios se detectan con sensores
de proximidad inductivos.
Modificaciones necesarias en el módulo de la cinta transportadora
Se prescinde de los siguientes componentes:
• Sensor para la señal "Pieza en posición intermedia de la cinta"
Se agregan los siguientes componentes:
• Unidad de desvío
• Sensor (sensor de proximidad inductivo) para el desvío 1, para la señal que indica que avanzó el
desvío 1
• Sensor (sensor de proximidad inductivo) para el desvío 2, para la señal que indica que avanzó el
desvío 2
• Los dos desvíos están provistos de un elemento de expulsión, en vez de incluir una unidad separadora
de piezas.
• Espejo reflector para la pieza al final de la cinta y el plano inclinado completo
