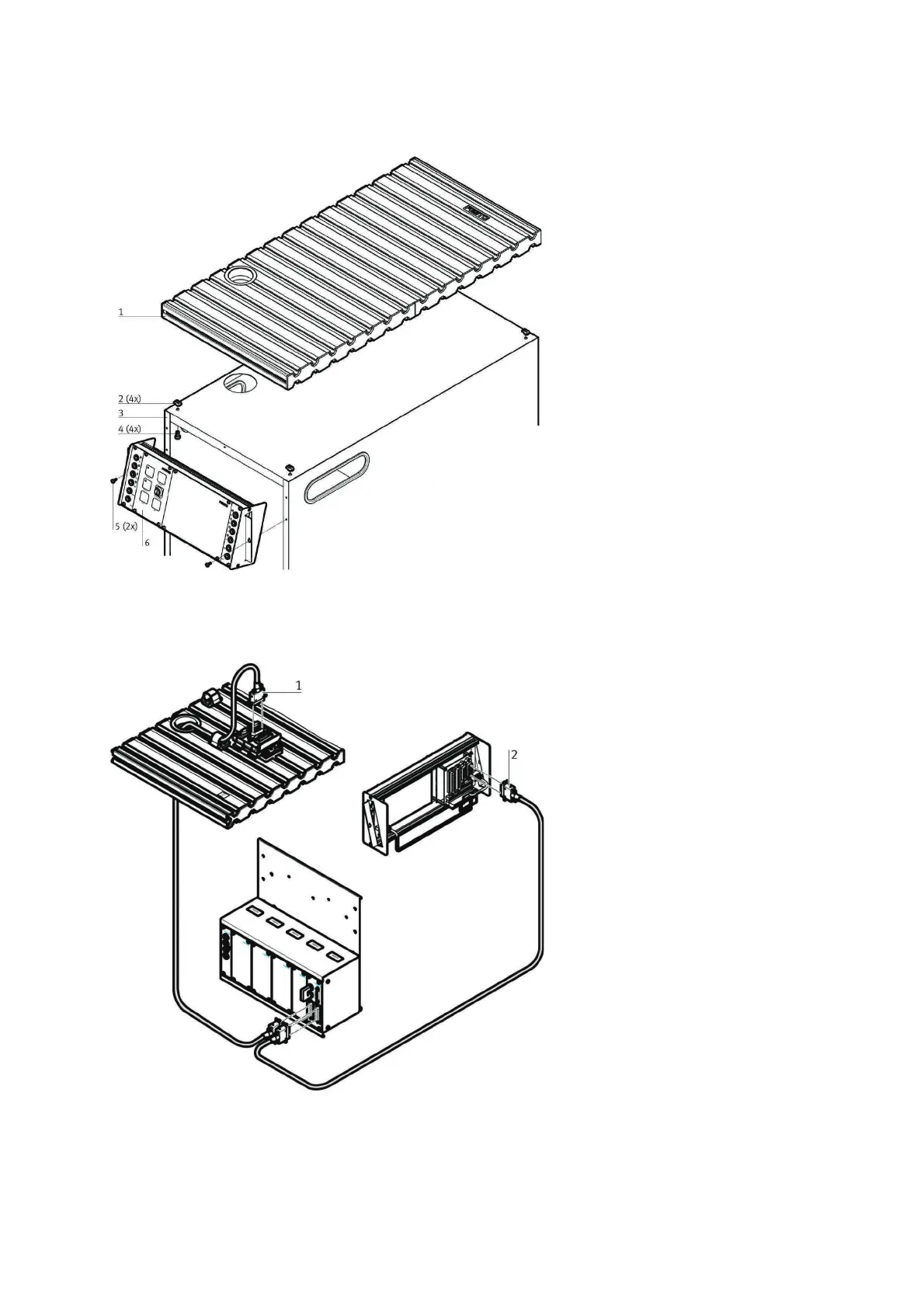

12.3 Montage de la plaque profilée et du Pupitre de commande
1 Plaque profilée
2 Ecrou en T M6-32 (4x)
3 Chariot
4 Rondelle éventail J6.4 (4x)
5 Rondelle B-6.4 (4x)
6 Vis à tête cylindrique M6x 10 (4x)
7 Vis à tôle 3,5 x9 (2x)
8 Pupitre de commande
12.4 Câblage
1 Carte d'API – Station
En cas d'utilisation du module 19” de
connexion du système SysLink :
branchez le connecteur femelle A avec
un câble SysLink sur le connecteur
femelle SysLink de l'interface C ou sur
celle du terminal numérique I/O de la
station.
2 Carte d'API – Pupitre de commande
En cas d'utilisation du module 19” de
connexion du système SysLink :
branchez le connecteur femelle B avec
un câble SysLink sur le connecteur
femelle SysLink du pupitre de
commande.
Carte d'API – Bloc d'alimentation
Branchez les fiches mâles de sécurité de
4 mm dans les connecteurs femelle du
bloc d'alimentation.
PC – API
Raccordez votre PC à la commande API
avec un câble de programmation.
