9.2 Das Modul Erkennen

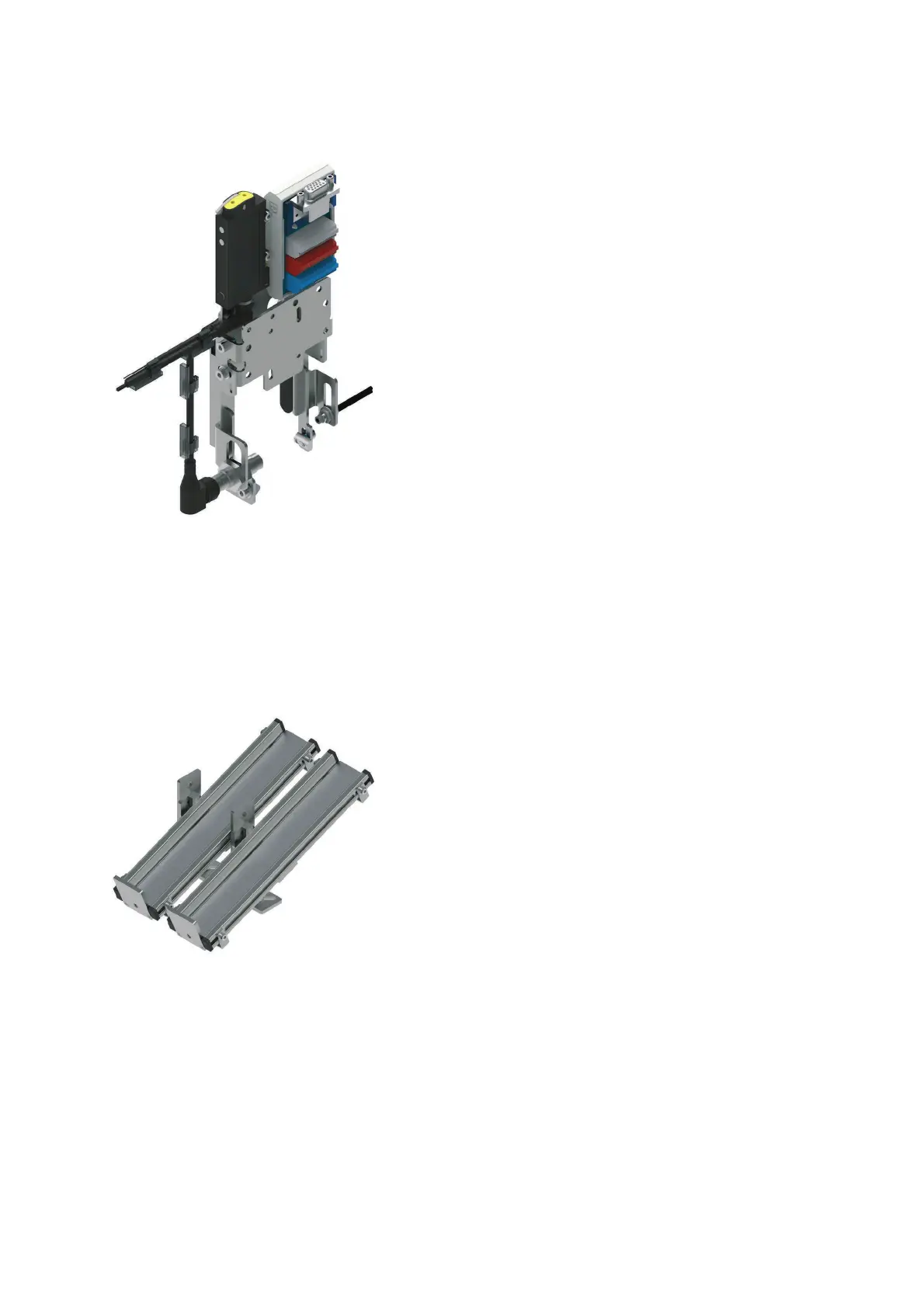

Das Modul Erkennen kann rote, schwarze,
transparente und met
allische Werkstücke
Mit Hilfe von 3 Näherungsschaltern mit digitalem
Ausgang wird durch das Modul Erkennen eine
Mate
rial- bzw. Farberkennung von Werkstücken
Ein induktiver Näherungsschalter und zwei optische
Näherungsschalter w
erden verwendet.
Der induktive Näherungsschalter erkennt das
metallische Werkstück.
Der Reflexlichttaster erkennt das rote und das
metallische Werkstück
Die Gabellichtschranke erkennt alle Werkstücke.
Durch eine logische Verknüpfung der Ausgangssignale werden die jeweiligen Werkstücke erkannt.
Das Modul Erkennen kann direkt an einem Modul Band montiert werden.
9.3 Das Modul Rutsche
Das Modul Rutsche dient zum Transportieren oder
Lagern der Werkstücke. Durch die variable
Einstellung von Neigung und Höhe ist dieses Modul
universell einsetzbar.
Ist der mechanische Stopper montiert, passen
5 Werkstücke auf die Rutsche.
In der Station Sortieren wird das Modul Rutsche
zweimal verwendet.
Vom Modul Band ankommende Werkstücke werden
auf dem Modul Rutsche gelagert.
Eine über einen Spiegel umgelenkte Lichtschranke überwacht den Füllstand der Rutschen.
