Station Sortieren Inline
46 © Festo Didactic 8129444

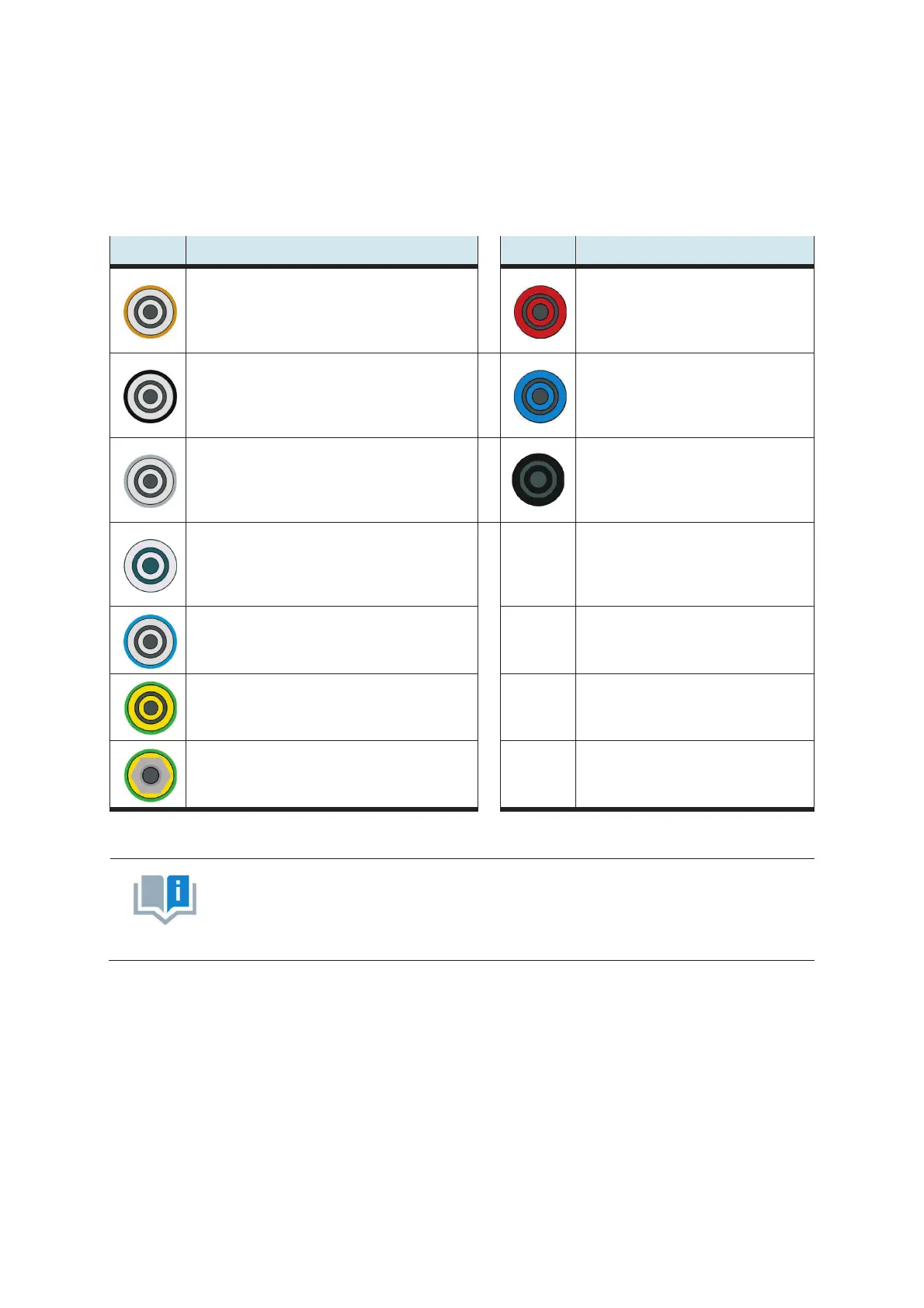

6 Sicherheitssteckbuchsen
Sofern in den technischen Daten nicht anders angegeben, gilt folgende Farbkodierung für Versorgungs- und
Signalanschlüsse bei Komponenten des Lernsystems Automatisierung und Technik von Festo Didactic.
Farbe Bedeutung Farbe Bedeutung
Spannung größer Schutzkleinspannung
z. B. Netzspannung 90 bis 400 V AC Leiter
Außenleiter L1
(grau-braun)
24 V DC
(rot)
Spannung größer Schutzkleinspannung
z. B. Netzspannung 90 bis 400 V AC Leiter
Außenleiter L2
(grau-schwarz)
0 V DC
(blau)
Spannung größer Schutzkleinspannung
z. B. Netzspannung 90 bis 400 V AC Leiter
Außenleiter L3
(grau-dunkelgrau)
Schutzkleinspannung
Signaleingang/Signalausgang
(schwarz)
Spannung größer Schutzkleinspannung
z. B. Netzspannung 90 bis 400 V AC Leiter
Außenleiter
(grau)
Neutralleiter
(grau-blau)
Schutzleiter, Ausführung als 4 mm Sicherheitsbuchse
(grün-gelb)
Schutzleiteranschluss als PE+ Kontakt,
Auslieferungszustand
(grün-gelb)
Die Komponente enthält möglicherweise nicht alle d
er oben dargestellten
Sicherheitssteckbuchsen. Im Schaltungsaufbau können durch die Verwendung
verschiedener Komponenten weitere Sicherheitssteckbuchsen enthalten sein.
Die angegebenen Schutzklassen und die Sicherheit werden bei Verwendung von Festo Didactic Sicherheits-
Laborleitungen erreicht.
