Station Sortieren Inline
© Festo Didactic 8129444
57

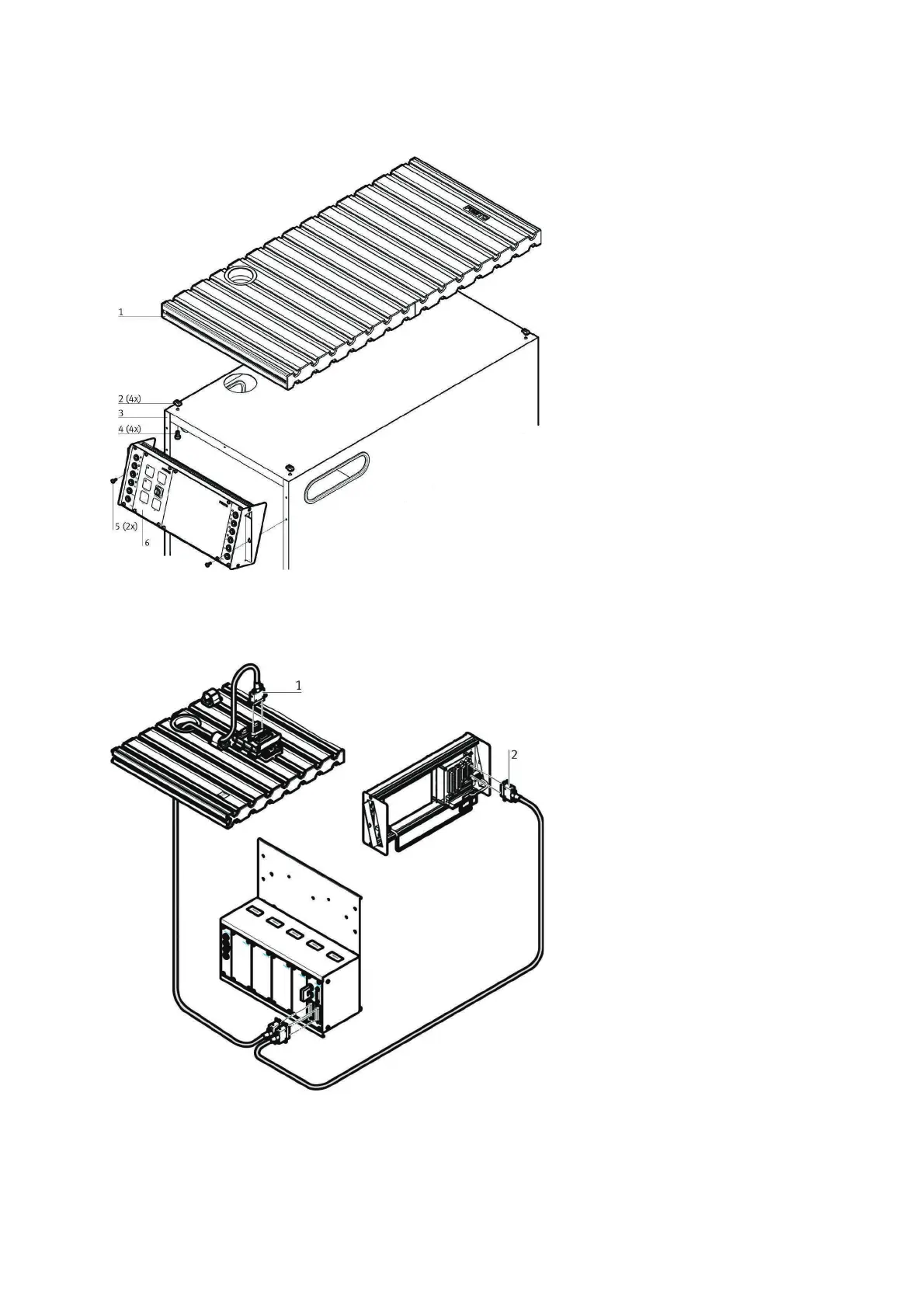

12.3 Montage von Profilplatte und Bedienpult
1 Profilplatte
2 Hammermutter M6-32 (4x)
3 Wagen
4 Fächerscheibe J6.4 (4x)
5 Scheibe B-6.4 (4x)
6 Zylinderschraube M6x 10 (4x)
7 Blechschraube 3,5 x9 (2x)
8 Bedienpult
12.4 Kabelverbindungen
1 SPS Board – Station
Bei Verwendung des 19” Moduls
Systemstecker SysLink: Verbinden Sie
die Buchse A durch ein SysLink Kabel
mit der SysLink Buchse des C-Interfaces
oder der SysLink Buchse des Digital-I/O-
Terminals der Station.
2 SPS Board – Bedienpult
Bei Verwendung des 19” Moduls
Systemstecker SysLink: Verbinden Sie
die Buchse B durch ein SysLink Kabel
mit der SysLink Buchse des Bedienpults.
SPS Board – Netzgerät
Stecken Sie die 4 mm Sicherheitsstecker
in die Buchsen des Netzgerätes.
PC – SPS
Verbinden Sie Ihren PC durch ein
Programmierkabel mit der SPS.
