Fronius CL - AC-Hauptschalter (AC-Trenner) Einbauen

41
DE
AC-Hauptschal-
ter (AC-Trenner)
einbauen

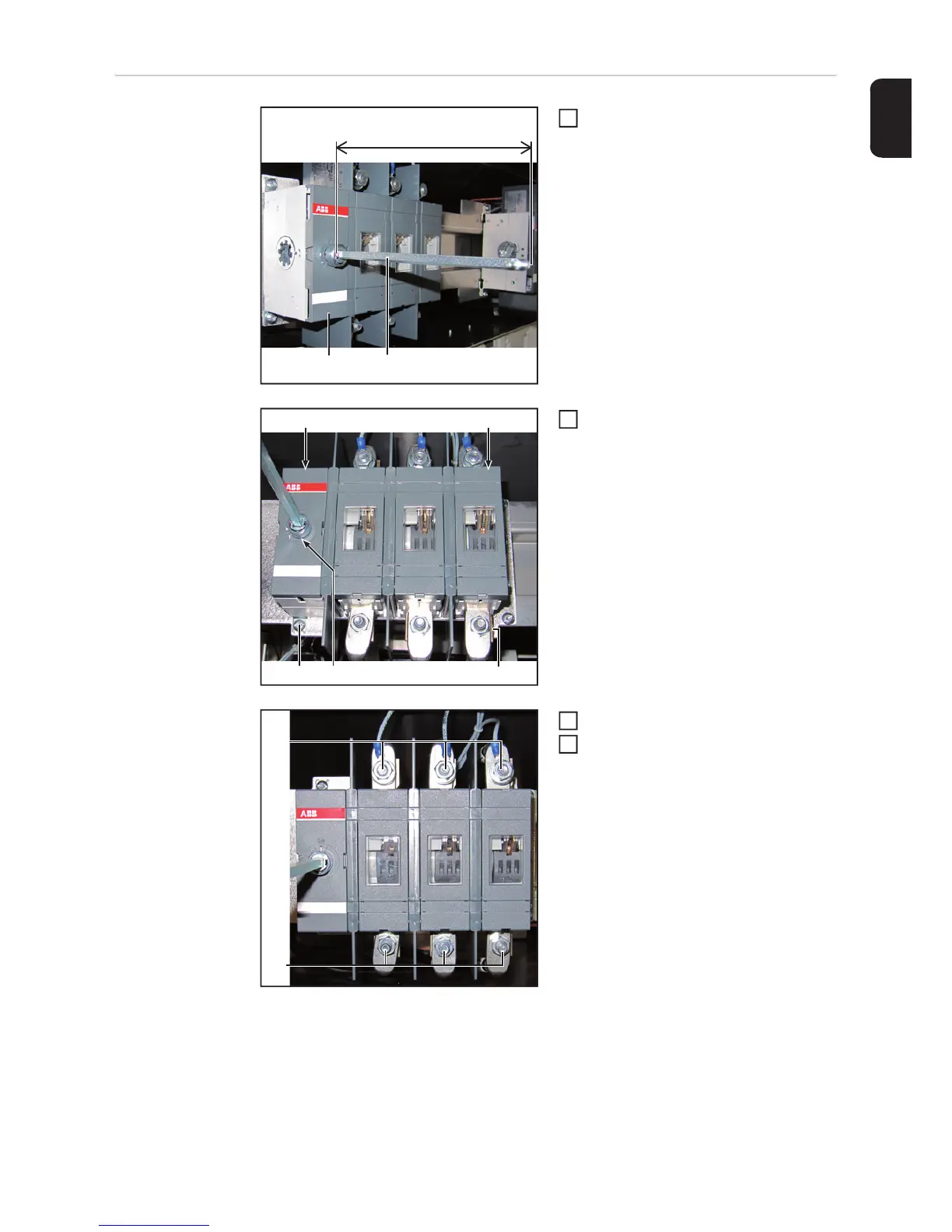

Welle (7) mit 2,5er Innensechskant-
Schlüssel (5) auf AC-Hauptschalter (6)
montieren - Abstand einhalten! (siehe
Bild links)
AC-Hauptschalter mit Schrauben TX
20 (4) montieren - 2,5 Nm
AC-Kabel (3) anschließen
Abdeckblech mit 3 Schrauben TX25
montieren - 2,5 Nm
14,5 cm (5.7 in.)
(6) (7)
1
(4)
(4)
(5) (4)
(4)
2
(3)
(3)
3
4
