Fronius CL - Hybrid-Stecker Tauschen; Hybrid-Stecker Ausbauen

44

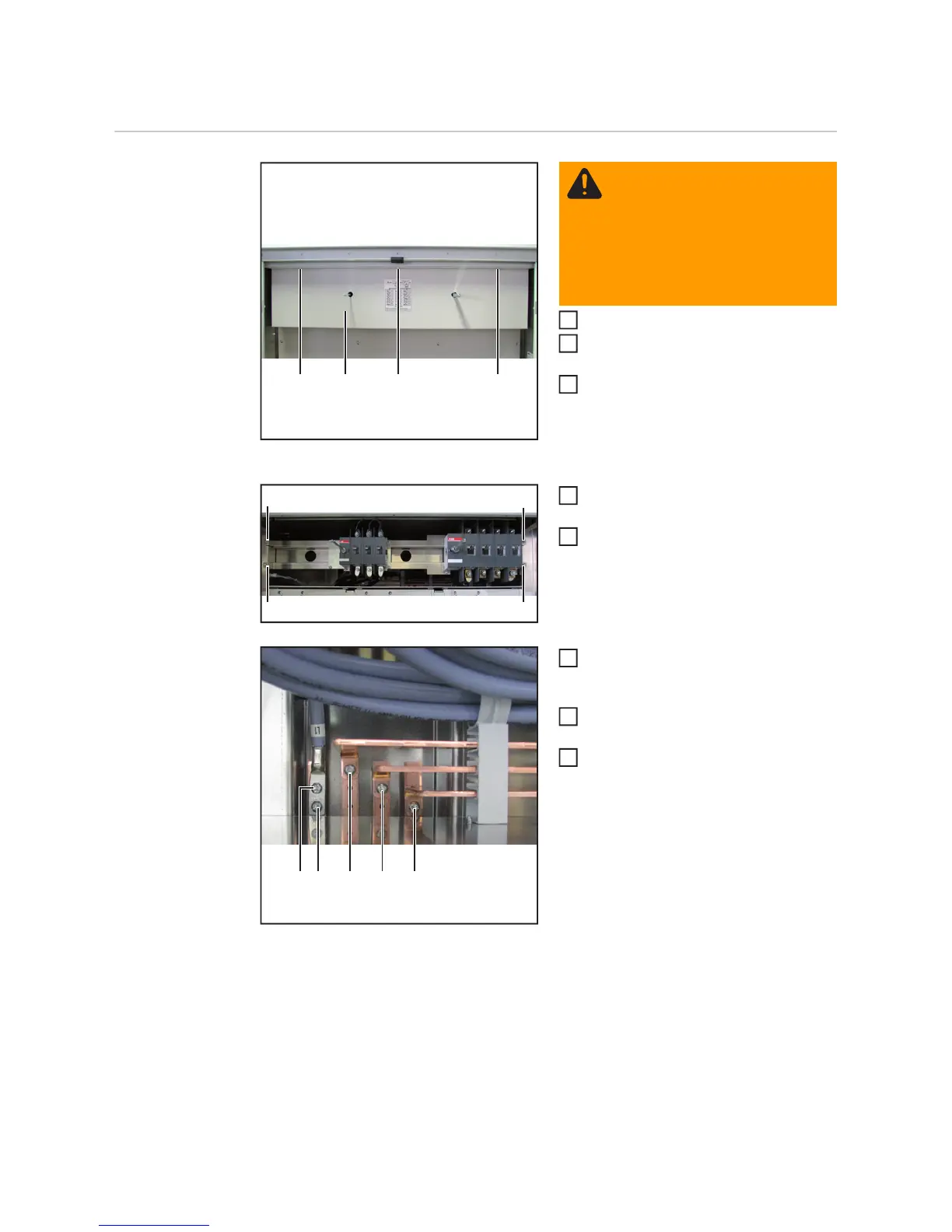

Hybrid-Stecker tauschen
Hybrid-Stecker
ausbauen
Beide Schranktüren öffnen
3 Schrauben TX 25 (1) lösen und Ab-
deckblech (2) entfernen
Alle Leitungen von AC- und DC-
Hauptschalter (bzw. AC-Schütz) ab-
schließen (siehe „AC-Hauptschalter
ausbauen“ und „DC-Hauptschalter
ausbauen“)
4 Schrauben TX 25 (3) lösen und
Hauptschalter-Schiene entfernen
Sicherungsbleche der Leistungsteile
(in der der Hybridstecker gewechselt
werden soll) entfernen
Alle Leistungsteile der Phase (in der
der Hybridstecker gewechselt werden
soll) entfernen
Leistungsteil-Ersatzbleche bei Fronius
CL 36 / 48 entfernen
Kabel (Kupferschienen) (4) abschlie-
ßen (5 x TX25x16mm)
(1) (1) (1)(2)
WARNUNG! Ein elektrischer
Schlag kann tödlich sein. Gefahr
durch Netzspannung und DC-
Spannung von den Solarmodulen.
Vor sämtlichen Arbeiten am
Wechselrichter dafür sorgen, dass
AC- und DC-Seite spannungsfrei
sind.
1
2
3
(3)
(3)
(3) (3)
4
5
(4)(4) (4) (4) (4)
6
7
8
