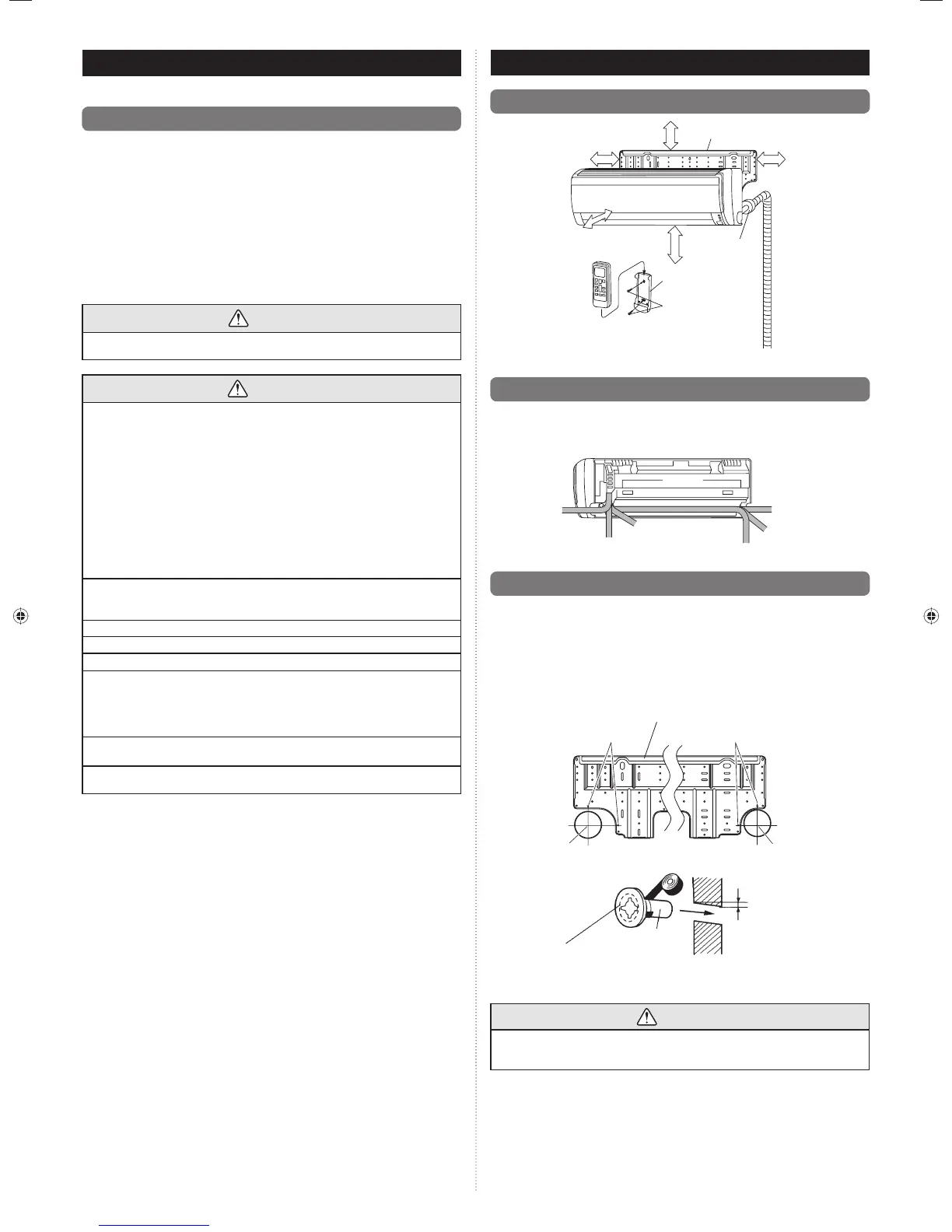

5. VALG AF MONTERINGSPOSITION
Vælg monteringspositionen i samråd med kunden som følger:
5.1. Indendørsenhed
(1) Indendørsenheden skal installeres på en stærk væg, der ikke er udsat for vibration.
(2) Indsugning og udblæsning må ikke tilstoppes. Luften skal kunne blæse over hele
rummet.
(3)
Installér til et dedikeret afgreningskredsløb.
(4)
Enheden må ikke installeres på et sted, hvor den kan blive udsat for direkte sollys.
(5)
Enheden skal installeres, hvor tilslutning til udendørsenheden eller afgreningsdåsen er
let.
(6) Enheden skal installeres på et sted, hvor afl øbsrøret nemt kan installeres.
(7) Tag hensyn til servicering mv., og sørg for plads, som vist i [6.1. Installationsafstand].
Enheden bør installeres på et sted, hvor fi lteret nemt kan udtages.
Korrekt placering af enheden er vigtigt, da det er svært at fl ytte enheden efter den er
installeret.
ADVARSEL
Vælg installationssted, der uden problemer kan bære indendørsenhedens vægt på korrekt vis. Instal-
lér enheden sikkert, så den ikke vipper eller falder ned.
FORSIGTIG
Du må ikke installere udendørsenheden i følgende områder:
•
Område med højt indhold af salt, som f.eks. ved havet. Det vil ødelægge metaldele, og forår-
sage, at delene fejler eller at enheden lækker vand.
•
Område fyldt med mineralsk olie eller som indeholder en stor mængde af spildt olie eller damp,
f.eks. i et køkken.
Det vil ødelægge plastikdele, og forårsage, at delene fejler eller at enheden lækker vand.
•
Område, der frembringer substanser, som uheldigt påvirker udstyret, f.eks svolvsyre gas,
klorgas, syre eller alkali.
Der vil medføre, at kobberrør og loddesamlinger vil ruste, hvilket kan forårsage lækage af
kølemiddel.
•
Område, der kan medføre, at brændbare gasser lækker, indeholder opslæmmede kulfi bre eller
brændbart støv, eller fl ygtige brandfarlige stoffer, som f.eks. fortynder eller benzin.
•
Hvis der siver gas ud og det lægger sig omkring enheden, kan der opstå brand.
•
Område, hvor dyr kan tisse på enheden eller hvor ammoniak kan genereres.
Brug ikke enheden til særlige formål, som f.eks. opbevaring af fødevarer, opdræt af
dyr, plantevækst eller bevaring af præcisionsudstyr eller kunstgenstande.
Det kan forringe kvaliteten af de bevarede eller gemte genstande.
Enheden må ikke installeres på et sted, hvor der er fare for brændbar gasudsivning.
Enheden må ikke installeres tæt ved varmekilder, damp eller brændbare gasarter.
Installér enheden, så afl øbsvandet ikke giver anledning til problemer.
Installér indendørsenheden, udendørsenheden, afgreningsdåsen, strømkabel, trans-
missionskabel mindst 1 meter væk fra tv- eller radiomodtagere. Formålet med dette er,
at forhindre interferens ved tv-modtagelse eller radiostøj.
(Selvom enheden er installeret mere end 1 meter væk, kan du stadig modtage støj
under nogle signalforhold.)
Hvis børn under 10 år færdes i nærheden af enheden, skal det sikres, at de ikke kan
nå enheden.
Indendørsenheden skal installeres på vægge, hvor højden fra gulv til loft overstiger
1800 mm.
6. INSTALLATIONSARBEJDE
6.1. Installationsafstand
70 mm eller
derover
1500 mm eller
derover
Fjernbe-
tjening
Holder til fjernbetjening
Galopskrue (lille)
1800
mm eller
derover
(Væghætte)
63 mm eller
derover
Vægbeslag
100 mm eller derover
6.2. Rørføringsretning for indendørsenhed
Rørføringen kan tilsluttes i de
6
retninger, som er anført i det følgende.
Når rørføringen er tilsluttet i retning
2
,
3
,
4
eller
5
,
skal der skæres langs rørfuren på
siden af frontdækslet med en nedstryger.
(Bag)
2
Højre
udgang
5
Venstre
udgang
6
Bageste venstre
udgang
3
Nederste udgang
1
Bageste udgang
4
Nederste venstre udgang
6.3.
Skæring af hul i væggen til rørføringen
(1) Udskær et hul på 65 mm i diameter i væggen i den viste position.
(2) Udskær hullet, så enden på ydersiden er lavere (5-10 mm) end indersiden.
(3) Sørg altid for, at væghullets centrum stilles på linje. Hvis ikke, kan der forekomme
vandudsivning.
(4)
Tilskær vægrøret til væggens tykkelse, sæt det i væghætten, fastgør hætten med vinyl-
tape og før røret igennem hullet.
(5) For venstre og højre rørføring skal hullet udskæres lidt lavere for at sikre, at afl øbs-
vandet frit kan løbe.
Væg
Fastgør med
vinyltape
65 mm dia. hul
65 mm dia. hul
Vægbeslag
Centermærke
Centermærke
Væghætte*
Vægrør*
(Indvendig)
(Udvendig)
5 til 10 mm lav
ADVARSEL
Hvis vægrøret ikke anvendes, kan det kabel, der forbinder indendørs- og udendør-
senhederne eller afgreningsdåsen komme i kontakt med metal og forårsage elektrisk
udladning.
*Felt medfølger
