Fujitsu ASYG12LECB Installation Manual

Po-2
2.3. Do użytku wyłącznie przez autoryzowany personel
obsługi technicznej.
OSTRZEŻENIE
Aby zapewnić prawidłowe działanie klimatyzatora, należy go zamontować zgodnie z
informacjami znajdującymi się w niniejszej instrukcji montażu.
Urządzenie wewnętrzne i zewnętrzne lub rozgałęźnik należy połączyć za pomocą do-
stępnych u lokalnego dystrybutora przewodów rurowych i kabli do klimatyzatorów. W
niniejszej instrukcji montażu opisano wykonanie prawidłowych podłączeń z wykorzy-
staniem zestawu montażowego dostępnego u lokalnego dystrybutora.
Prace montażowe powinny być wykonywane wyłącznie przez autoryzowany personel
zgodnie z krajowymi normami okablowania.
Aż do zakończenia wykonywania wszelkich prac montażowych nie wolno włączać
zasilania.
UWAGA
W tej instrukcji montażu przedstawiono sposób montażu tylko urządzenia wewnętrznego.
Aby zainstalować urządzenie zewnętrzne lub rozgałęźnik, należy zapoznać się z
instrukcją montażu dołączoną do urządzenia wewnętrznego lub rozgałęźnika.
• Należy uważać, aby nie zarysować klimatyzatora podczas jego obsługi.
• Po zamontowaniu należy przekazać klientowi informacje o prawidłowej obsłudze klima-
tyzatora, korzystając z instrukcji obsługi.

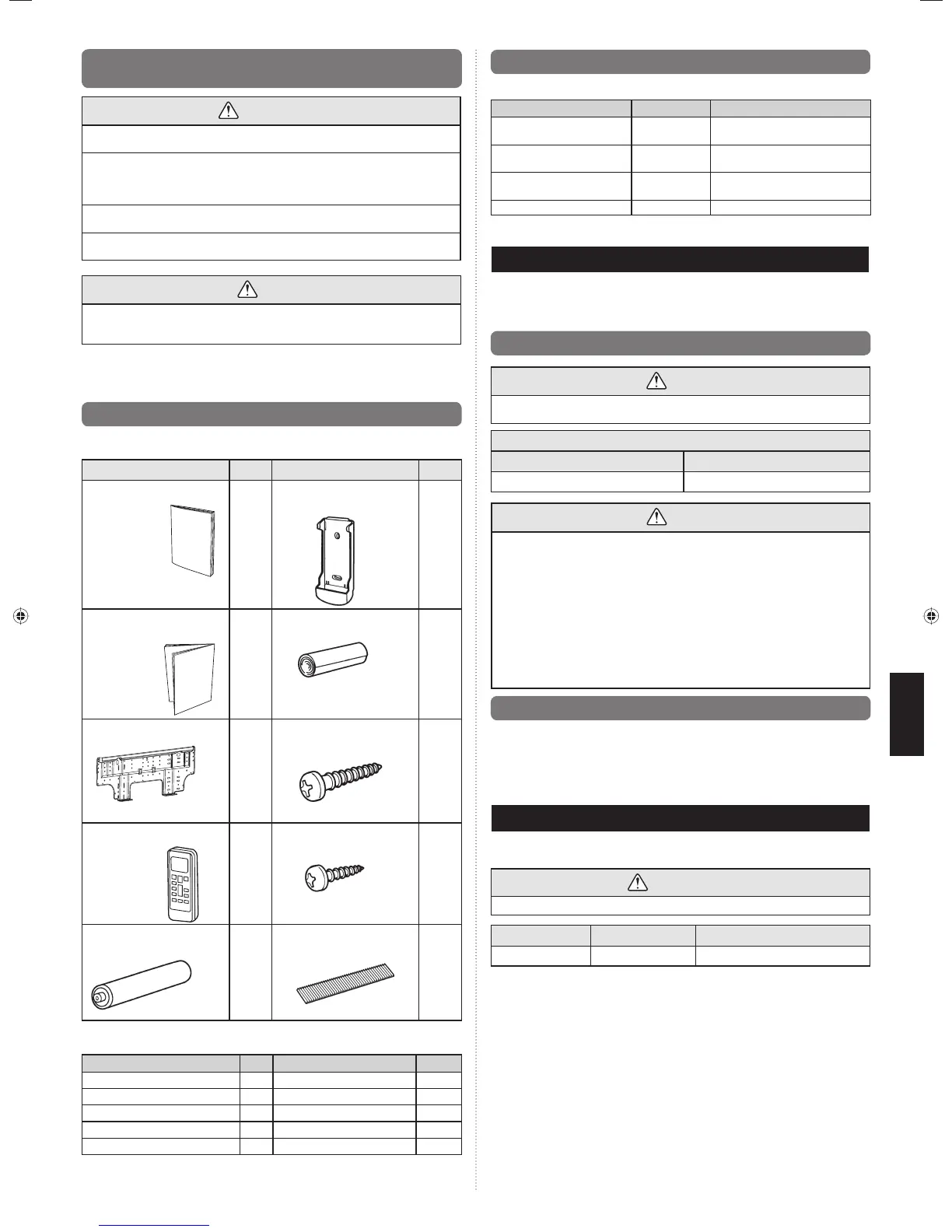

2.4. Akcesoria
Z klimatyzatorem dostarczone są wymienione dalej akcesoria. Należy z nich korzystać
zgodnie z potrzebami.
Nazwa i kształt Ilość Nazwa i kształt Ilość
Instrukcja obsługi
1
Uchwyt na pilot zdalnego
sterowania
1
Instrukcja montażu (ta
instrukcja)
1
Taśma włókiennicza
1
Ścienny wspornik hakowy
1
Śruba samogwintująca
(M4 × 25 mm)
8
Pilot zdalnego sterowania
1
Śruba samogwintująca
(M3 × 12 mm)
2
Bateria
2
Filtr oczyszczający powietrze
2
W celu zainstalowania tego klimatyzatora wymagane są następujące elementy. (Elementy
te nie zostały dołączone do klimatyzatora i należy zakupić je oddzielnie.)
Nazwa Ilość Nazwa Ilość
Zespół rurki podłączeniowej 1 Zaślepka ścienna 1
Kabel podłączeniowy (4 przewodniki) 1 Wspornik 1 zestaw
Rurka ścienna 1 Wąż odpływu skroplin 1
Taśma dekoracyjna 1 Śruby samogwintujące 1 zestaw
Taśma winylowa 1 Uszczelnienie 1
2.5. Części opcjonalne
Metodę montażu opcjonalnych części zawierają odpowiednie instrukcje montażu.
Nazwa części Nr modelu Zastosowanie
Przewodowy pilot zdalnego
sterowania*
UTY-RNN¾M
Do obsługi klimatyzatora
Prosty pilot zdalnego stero-
wania*
UTY-RSN¾M
Do obsługi klimatyzatora
Zewnętrzny zestaw podłącze-
niowy *
UTY-XWZX
Dla portu wejścia/wyjścia stero-
wania
Zestaw komunikacyjny UTY-XCBXE Do montażu części opcjonalnych
* W celu montażu wymagany jest opcjonalny zestaw komunikacyjny.
3. OGÓLNE DANE TECHNICZNE
Ta instrukcja montażu opisuje w zarysie miejsce i sposób instalacji systemu klimatyzacji. Przed
rozpoczęciem należy dokładnie przeczytać pełny zestaw instrukcji dla urządzeń wewnętrznych i
zewnętrznych, a także upewnić się, że w systemie znajdują się wszystkie wymienione akcesoria.
3.1. Typ rurek miedzianych i materiału izolacyjnego
UWAGA
Opis dozwolonej długości rurek i różnicy wysokości znajduje się w instrukcji montażu
urządzenia zewnętrznego.
Średnica
Rurka cieczy Rurka gazu
6,35 mm (1/4 cala) 9,52 mm (3/8 cala)
UWAGA
Wokół rurek gazu i cieczy należy zainstalować otulinę. Niespełnienie tego wymogu
może być przyczyną wycieków wody.
Należy użyć otuliny o odporności na ciepło powyżej 120°C (tylko model z cyklem
odwróconym).
Ponadto jeśli spodziewany poziom wilgotności w miejscu montażu przewodów
rurowych z czynnikiem chłodniczym będzie przekraczać 70%, należy zamontować
otulinę. Jeśli spodziewany poziom wilgotności wyniesie 70-80%, należy użyć otuliny
o grubości 15 mm lub większej. W przypadku spodziewanej wilgotności powyżej
80% wymagana jest otulina o grubości 20 mm lub większej.
Jeśli użyta otulina nie będzie miała określonej grubości, na jej powierzchni może skraplać się
woda.
Ponadto należy użyć otuliny o przewodności ciepła 0,045 W/(m•K) lub mniejszej przy
20°C.
3.2. Dodatkowe materiały wymagane do montażu
A. Taśma chłodnicza (zbrojona)
B. Izolowane klamry lub zaciski do podłączania przewodów (patrz lokalne przepisy elektryczne).
C. Kit
D. Smar chłodniczy
E.
Zaciski lub wsporniki do zabezpieczenia przewodów rurowych z czynnikiem chłodniczym
4. WYMAGANIA ELEKTRYCZNE
Urządzenie wewnętrzne jest zasilane z urządzenia zewnętrznego lub rozgałęźnika. Nie
należy zasilać urządzenia wewnętrznego przy użyciu oddzielnego źródła zasilania.
OSTRZEŻENIE
Dopuszczalny typ kabli należy sprawdzić w przepisach lokalnych.
Kabel Type Uwagi
Kabel podłączeniowy Typ 60245 IEC57 3 żyły + uziemienie, 1 Ø 230 V
Maks. długość kabla: ograniczyć spadek napięcia do mniej niż 2%. Zwiększyć grubość
kabla, jeśli spadek napięcia wynosi 2% lub więcej.
9318693027_IM.indb 29318693027_IM.indb 2 11/19/2012 5:03:02 PM11/19/2012 5:03:02 PM
