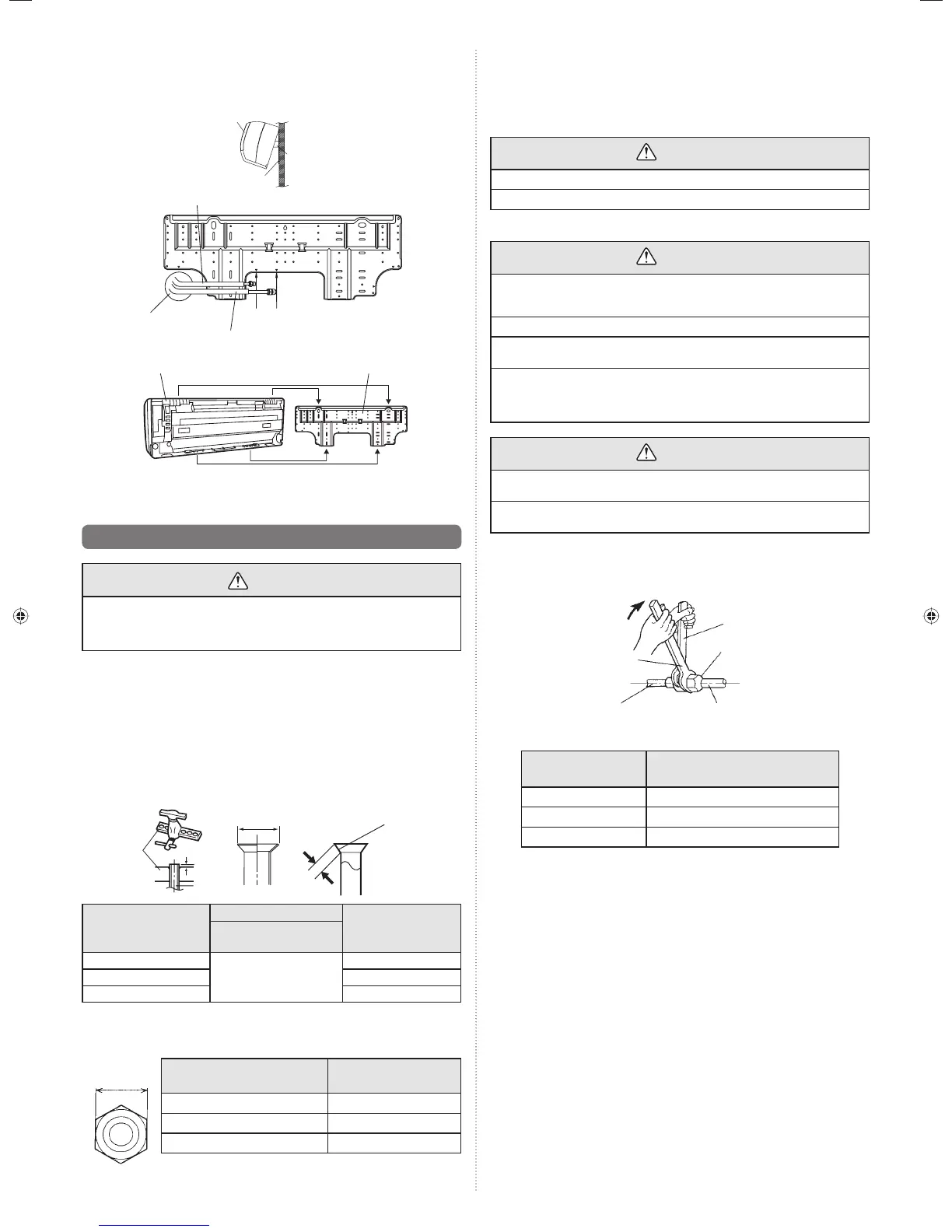

Nw-5
[Installering av innendørsenheten]
Heng innendørsenheten på de øverste festene på veggbraketten.
Monter avstandsstykket osv mellom innendørsenheten og braketten med veggfestet og
pass på at nederste del av enheten ikke er inntil veggen.
Innendørsenhet
Veggfestebrakett
(Avstandsstykke)
Tilkoplingsrør (6,35 mm diameter)
Rett inn merkene
Innendørsenhet
Tilkoplingsrør (9,52 mm diameter)
Øvre fester
Nedre fester
Veggfestebrakett
Bøy R70 mm med
en rørebøyer
Etter å ha hengt opp enheten på de øverste festene, hekt innendørsenhetens beslagdeler
på de to nederste festene mens man senker enheten og presser det mot veggen.
6.6. Av akningskopling (rørtilkopling)
FORSIKTIG
Stram til avfakningsmutter med en momentnøkkel ved å bruke en særskilt stramme-
metode. Hvis ikke kan mutterne gå i stykker etter en viss tid, noe som kan forårsake
at lekkasje av kjølevæske og generere farlig gass hvis kjølevæsken kommer i kontakt
med åpen amme.
6.6.1. Avfakling
Bruk særskilt rørkutter og avfakningverktøy eksklusivt til R410A.
(1) Kapp forbindelsesrøret til riktig lengde med en rørkutter.
(2) Hold røret nedover slik at kuttesponet ikke kommer inn i røret og fjern graten.
(3)
Sett inn den avfakningsmutteren (pass på alltid å bruke avfakningsmutterne som hen-
holdsvis er festet til utendørs- og innendørsenhetene) i røret gjennomfør avfaklingspro-
sessen med et avfaklingsverktøy. Bruk det særskilte R410A avfaklingsverktøyet eller det
konvensjonelle avfaklingsverktøyet. Dersom andre avfakningsmuttere brukes kan dette
forårsake lekkasje av kjølevæske.
(4) Beskytt rørene mot støv, skitt og vann ved å klemme sammen rørenden eller lukke
dem med tape.
Sokkel
A
Rør
B
L
Sjekk om [L] avfakles jevnt og at
det ikke lages skraper og riper.
Rør utvendig diameter
[mm (tommer)]
Dimensjon A [mm]
Dimensjon B [mm]
Avfaklingsverktøy tilR410A,
koplingstype
6,35 (1/4)
0 til 0,5
9,1
9,52 (3/8) 13,2
12,70 (1/2) 16,6
Når man bruker konvensjonelt av akningsverktøy for å avfakle RA rør, Skal dimensjon A
være ca 0,5 mm mer enn angitt i tabellen ( for avfakling med R410A avfaklingsverktøy) for
å oppnå spesi sert avfakling. Bruk en tykkelsemåler for å måle dimensjon A.
Bredde på
tvers av flatene
Rør utvendig diameter [mm (tommer)]
Bredde på tvers av flatene
på avfakningsmutter [mm]
6,35 (1/4) 17
9,52 (3/8) 22
12,70 (1/2) 26
6.6.2. Bøye rør
Hvis man bøyer rørene for hånd må man være forsiktig slik at de ikke kollapser.
Ikke bøy rørene mer enn 90°.
Når man bøyer eller rettet ut rør ere ganger vil materialet hardne, noe som gjøre det
vanskelig å bøye eller strekke dem ut mer.
Ikke bøy eller strekk ut mer enn 3 ganger.
FORSIKTIG
For å forhindre at røret knekker unngå skarpe vinkler.
Hvis røret bøyes mange ganger på samme plass vil det brekke.
6.6.3. Rørforbindelse
FORSIKTIG
Vær nøye med å installere røret mot porten på innendørsenheten korrekt. Hvis av-
fakningsmutteren ikke er sentrert kan man ikke stramme den skikkelig. Hvis man
bruker makt vil man skade gjengene.
Ikke fjern avfaklingsmutteren fra innendørsenheten.
Hold momentnøkkelen i håndtaket mens man holder den i en rett vinkel til røret for
korrekt stramming av avfaklingsmutteren.
Stram til avfakningsmutter med en momentnøkkel ved å bruke en særskilt stram-
memetode. Hvis ikke kan mutterne gå i stykker etter en viss tid, noe som kan
forårsake at lekkasje av kjølevæske og generere farlig gass hvis kjølevæsken
kommer i kontakt med åpen amme.
FORSIKTIG
Kople til rørene slik at dekselet på forgreningsboksen lett kan fjernes for service
når det er nødvendig.
Pass på å isolere rørene grundig for å hindre at det lekker vann inn i forgrenings-
boksen.
Når du har stammet avfaklingsmutterne for hånd, hold midtstykkets sidekopling med en
skiftenøkkel stram så med en momentnøkkel. (Se tabellen nedenfor tiltrekningsmomenter
for avfaklingsmuttere.)
Stram til med to skiftenøkler.
Parkeringsnøkkel
Avflakningsmutter
Forbindelesrør
Momentnøkkel
Utendørsenhet
rør (midtstykke)
Avfaklingsmutter
[mm (tommer)]
Tiltrekningsmoment [N·m (kgf·cm)]
6,35 (1/4) diameter 16 til 18 (160 til 180)
9,52 (3/8) diameter 32 til 42 (320 til 420)
12,70 (1/2) diameter 49 til 61 (490 til 610)
9318693027_IM.indb 59318693027_IM.indb 5 11/19/2012 5:01:50 PM11/19/2012 5:01:50 PM
