Sw-5

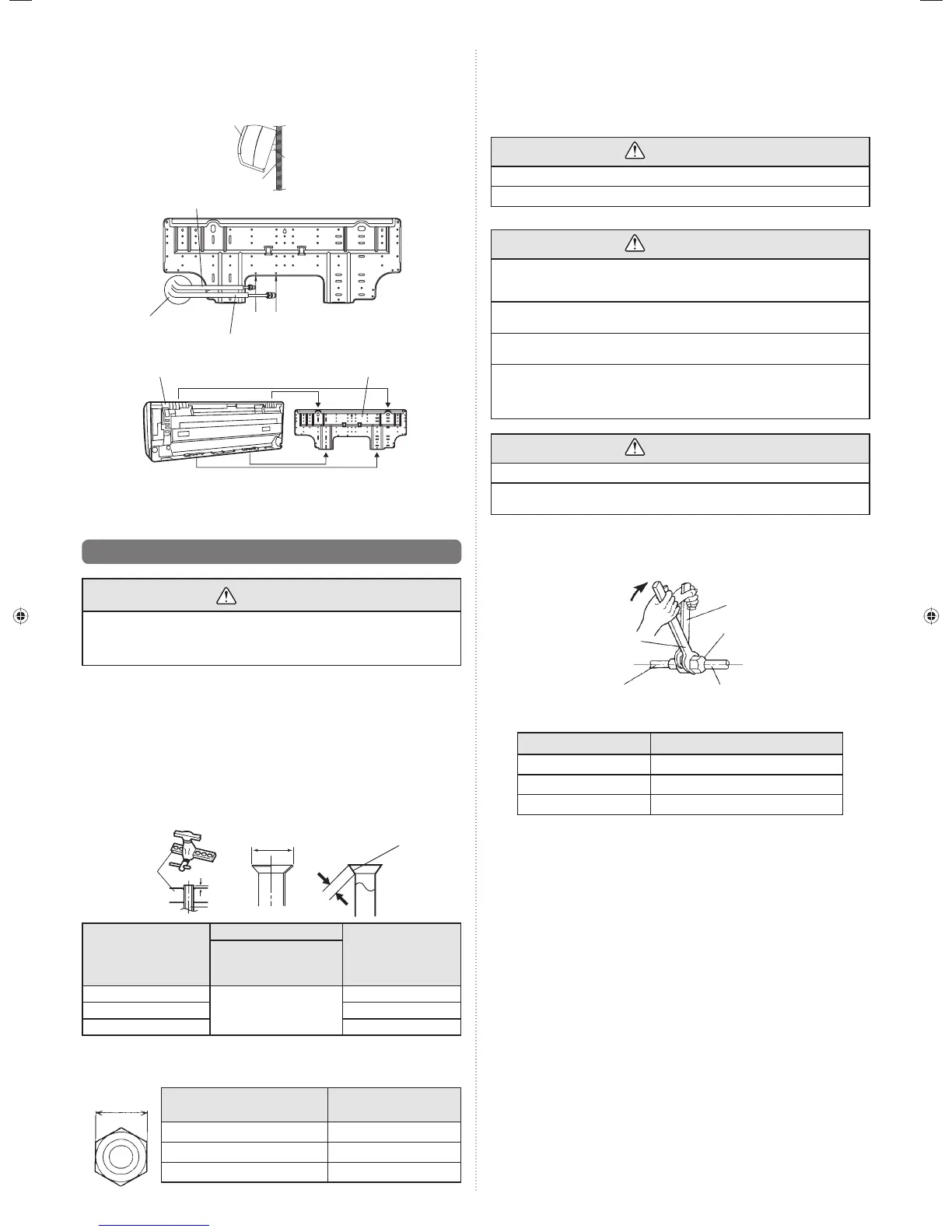

[Installera inomhusenheten]
• Haka fast inomhusenheten i krokarna längst upp på väggkroksfästet.
• Placera distansbrickan etc. mellan inomhusenheten och väggkroksfästet och separera
inomhusenhetens nedre del från väggen.
Inomhusenhet
Väggkroksfäste
(Distansbricka)
Anslutningsrör (6,35 mm i diameter)
Passa in markeringarna
Inomhusenhet
Anslutningsrör (9,52 mm i diameter)
Övre krokar
Nedre krokar
Väggkroksfäste
Böj R70 med en
böjmaskin
När man har hakat fast inomhusenheten på den övre kroken hakar man fast inomhusen-
hetens beslag på de två nedre krokarna samtidigt som man sänker enheten och trycker
den mot väggen.
6.6. Flänsanslutning (röranslutning)
FÖRSIKTIGHET
Drag åt fl änsmuttrarna med en momentnyckel och den specifi cerade åtdragnings-
metoden. Om inte, så kan fl änsmuttrarna gå sönder efter en lägre tid, vilket orsakar
läckage av köldmedium som skapar hälsovådliga gaser om de kommer i kontakt med
en öppen låga.
6.6.1. Uppfl änsning
Använd en speciell röravskärare och ett uppfl änsningsverktyg exklusivt för R410A.
(1) Skär anslutningsröret till korrekt längd med en röravskärare.
(2) Håll röret nedåt så att fl isor inte hamnar i röret och ta bort grader.
(3)
Skruva fast flänsmuttern på röret (använd alltid den flänsmuttern som sitter på
inomhusenheten(erna) respektive utomhusenheten eller förgreningsdosan) och utför
uppfl änsningen av rörändarna med ett specialverktyg. Använd specialverktyget för R410A
eller det konventionella uppfl änsningsverktyget. Läckage av köldmedium kan uppstå om
andra fl änsmuttrar används.
(4) Skydda rören genom att klämma ihop ändarna eller tejpa för dem för att förhindra att
smuts, damm eller vatten kommer in.
Underlag
A
Rör
B
L
Kontrollera om [L] uppflänsas
enhetligt och inte har några
sprickor eller rispor.
Rörets ytterdiameter
[mm (tum)]
Mått A [mm]
Mått B [mm]
Verktyg R410A för upp-
flänsning,
kopplingstyp
6,35 (1/4)
0 till 0,5
9,1
9,52 (3/8) 13,2
12,70 (1/2) 16,6
När man använder konventionella uppfl änsningsverktyg för R410A ska mått A vara ca 0,5
mm mer än vad som anges i tabellen (för uppfl änsning med verktyg för R410A) för att få
den specifi cerade uppfl änsningen. Använd en tjockleksmätare för att mäta mått A.
Bredd mellan
flata sidor
Rörets ytterdiameter [mm (tum)]
Bredd mellan flata sidor
på flänsmutter [mm]
6,35 (1/4) 17
9,52 (3/8) 22
12,70 (1/2) 26
6.6.2. Böja rör
• Om rör formas för hand måste man vara försiktig så att de inte kollapsar.
• Böj inte rören mer än 90°.
• När rör böjs eller sträcks ut fl era gånger så kommer materialet ett hårdna, vilket gör det
svårt att böja eller sträcka ut dem mer.
• Böj eller sträck inte ut rören mer än 3 gånger.
FÖRSIKTIGHET
Undvik skarpa böjar för att förhindra att röret bryts sönder.
Om röret böjs fl era gånger på samma ställe kommer det att gå sönder.
6.6.3. Röranslutning
FÖRSIKTIGHET
Försäkra att röret installeras korrekt mot porten på inomhusenheten. Om centre-
ringen är felaktig kan inte fl änsmuttern dras åt på ett smidigt sätt. Om fl änsmuttern
tvingas på kommer gängorna att skadas.
Avlägsna inte fl änsmuttern på inomhusenheten tills precis innan anslutningsröret
ansluts.
Håll momentnyckel i dess grepp, i en rät vinkel mot röret, för att dra åt fl änsmuttern
korrekt.
Drag åt flänsmuttrarna med en momentnyckel och den specificerade åtdrag-
ningsmetoden. Om inte, så kan fl änsmuttrarna gå sönder efter en lägre tid, vilket
orsakar läckage av köldmedium som skapar hälsovådliga gaser om de kommer i
kontakt med en öppen låga.
FÖRSIKTIGHET
Anslut rören så att styrningsdosans lock enkelt kan tas bort för eventuell service.
Försäkra att rören är väl isolerade för att förhindra att vatten läcker in i styrnings-
dosan.
När flänsmuttern dragits åt för hand, håller man fast kopplingen på kroppen med en nyckel
och drar sedan åt med en momentnyckel. (Se tabellen nedan för flänsmutterns åtdrag-
ningsmoment.)
Dra åt med två skruvnycklar.
Fasthållningsnyckel
Flänsmutter
Anslutningsrör
Momentnyckel
Rör inomhusenhet
(kropp)
Flänsmutter [mm (tum)] Åtdragningsmoment [N·m (kgf·cm)]
6,35 (1/4) diam. 16 till 18 (160 till 180)
9,52 (3/8) diam. 32 till 42 (320 till 420)
12,70 (1/2) diam. 49 till 61 (490 till 610)
